使用C#生成EMF矢量图形文件

前言

公众号上有网友询问我如何生成 EMF 文件的问题:

使用C#生成EMF矢量图形文件

本以为非常简单,我快速给出了解决方案:.

var bitmap = new Bitmap(640, 480);

var g = Graphics.FromImage(bitmap);

g.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 100, 100);

bitmap.Save("MyIO.emf",ImageFormat.Emf);

结果,网友告诉我,这是错误的:

使用C#生成EMF矢量图形文件

用编辑器查看文件内容,发现实际生成的是PNG格式文件:

使用C#生成EMF矢量图形文件

这是怎么回事呢?

原因

在官方文档上找到这样一段话:

当使用Save此方法将图形图像另存为Windows元文件格式 (WMF) 或增强的图元文件格式 (EMF) 文件时,生成的文件将改为保存为可移植网络图形 (PNG) 文件。发生此行为是因为.NET Framework的GDI+组件没有可用于将文件另存为 .wmf 或 .emf 文件的编码器。

不理解这样设计的原因,不支持应该抛出异常吧?!

实现

不过还好,从文档上我们也找到了解决方案,那就是使用Metafile类。

可是在实现时,又踩了不少坑。

创建实例失败

按照示例代码,使用文件名创建实例:

var metafile = new Metafile("MyIO.emf");

结果报了个通用异常,完全没有指导意义:

使用C#生成EMF矢量图形文件

只好反编译代码查错。

发现,底层实现使用的GdipCreateMetafileFromFileAPI:

public Metafile(string filename)
{
 Path.GetFullPath(filename);
 SafeNativeMethods.Gdip.CheckStatus(SafeNativeMethods.Gdip.GdipCreateMetafileFromFile(filename, out IntPtr metafile));
 SetNativeImage(metafile);
}

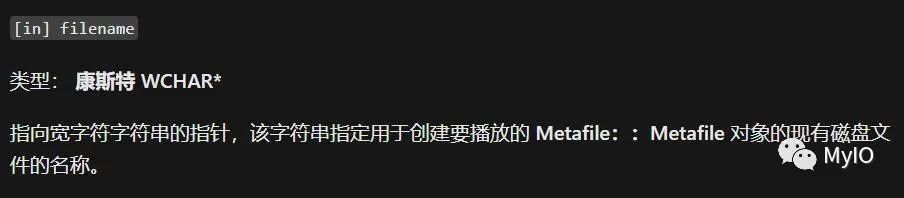

使用C#生成EMF矢量图形文件

也就是说,参数必须是一个已存在的 EMF 文件名

查看其他构造函数的实现,发现传递referenceHdc的构造函数使用的是GdipRecordMetafileFileNameAPI:

public Metafile(string fileName, IntPtr referenceHdc, EmfType type, string? description)
{
 Path.GetFullPath(fileName);
 SafeNativeMethods.Gdip.CheckStatus(SafeNativeMethods.Gdip.GdipRecordMetafileFileName(fileName, referenceHdc, type, IntPtr.Zero, MetafileFrameUnit.GdiCompatible, description, out IntPtr metafile));
 SetNativeImage(metafile);
}

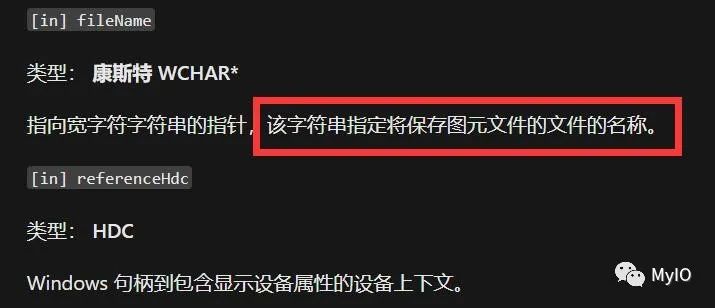

使用C#生成EMF矢量图形文件

也就是说,这个 API 可以创建 EMF 文件。看来可以用。

referenceHdc可以使用Graphics.GetHdc()得到。

于是,实现代码如下:

using (Graphics g1 = Graphics.FromHwnd(IntPtr.Zero))
{
    using (var metafile = new Metafile("MyIO.emf", g1.GetHdc()))
    {
        using (Graphics g2 = Graphics.FromImage(metafile))
        {
            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 100, 100);

            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 200, 200);
        }
    }
}

生成的确实是矢量图形文件:

使用C#生成EMF矢量图形文件

绘制位置错误

可以明显看到,第一个My IO绘制的位置是错误的,绘制到了左上角,而不是(100, 100)

再次查找构造函数,发现可以传递Rectangle参数:

使用C#生成EMF矢量图形文件

修改实现代码如下:

using (Graphics g1 = Graphics.FromHwnd(IntPtr.Zero))
{
    using (var metafile = new Metafile("MyIO.emf", g1.GetHdc(), new Rectangle(0, 0, 300, 300), MetafileFrameUnit.Pixel))
    {
        using (Graphics g2 = Graphics.FromImage(metafile))
        {
            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 100, 100);

            g2.DrawString("My IO", new Font(FontFamily.GenericSerif, 10), Brushes.Blue, 200, 200);
        }
    }
}

这次总算成功了:

使用C#生成EMF矢量图形文件

结论

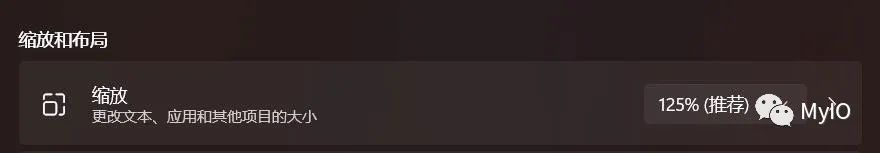

后来发现,生成的图片实际是375 x 375像素,这应该是因为我的显示属性设置了缩放的原因(375 / 300 = 1.25):

使用C#生成EMF矢量图形文件
