halcon联合c#编程之窗体移动鼠标显示图像灰度值和图像坐标

在技术员操作上位机过程中，往往需要了解当前图像鼠标指定点的灰度值和坐标信息，为下一步图像处理打好基础，现分享c#联合halcon编程中显示图片灰度值和坐标值信息的方法，流程如下：.

1.加载控件

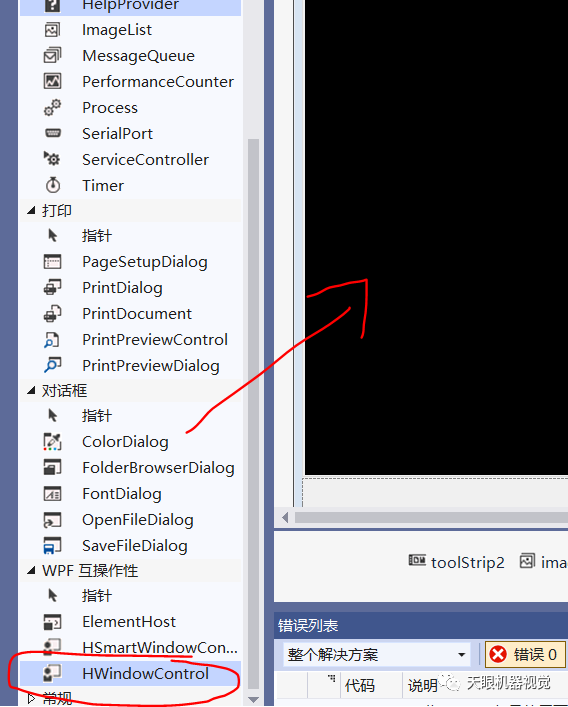

将c#编程界面左侧工具箱中的HWindowControl控件拖入指定区域，如下图，HWindowControl的加载方式自行学习；

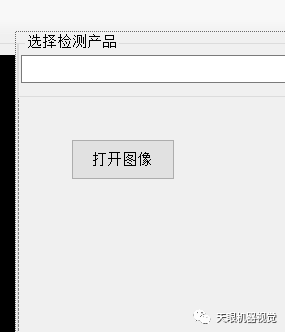

2.添加一个打开图像控件

添加打开图像控件用于测试；

halcon联合c#编程之窗体移动鼠标显示图像灰度值和图像坐标

3.在打开图像中添加方法

添加打开图像的方法用于打开图像测试；

halcon联合c#编程之窗体移动鼠标显示图像灰度值和图像坐标

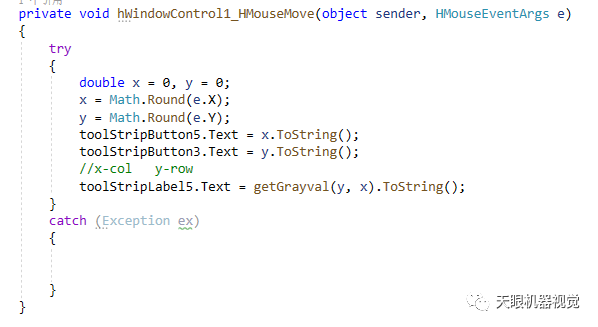

添加HMouseMove事件，将鼠标当前的位置坐标赋值给text，提取当前的像素值赋值给text；将text显示在UI界面上；

halcon联合c#编程之窗体移动鼠标显示图像灰度值和图像坐标

4.最后我们来测试一下

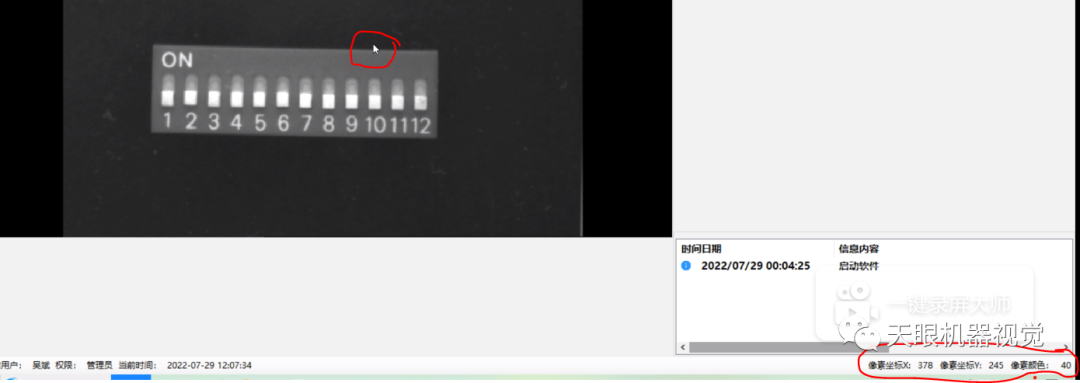

测试效果见下图，打开图像，鼠标点击图像窗口，右下角显示鼠标的像素坐标和灰度值；

halcon联合c#编程之窗体移动鼠标显示图像灰度值和图像坐标

显示图像灰度值和图像坐标源码如下：

 private void HSmartWindow_HMouseMove(object sender, HMouseEventArgs e)        {                HTuple Row = (int)e.Y;                HTuple Column = (int)e.X;                HOperatorSet.GetImageSize(Image, out HTuple W, out HTuple H);                if ((Row >= 0) && (Row < H) && (Column >= 0) && (Column < W))                {                    HOperatorSet.GetGrayval(Image, Row, Column, out HTuple GrayValue);                    LB_Gray_Value.Text（根据实际控件修改） = $"Row:{Row.D.ToString("0")} Column:{Column.D.ToString("0")} Val:{GrayValue.D.ToString("0")}";                }}
