推荐一个C#操作SVG图形矢量图的开源项目

一说到SVG，很多人第一反应这是前端的领域，是可以Html、JavaScript操作的。SVG文件在浏览器是可以直接运行的，但如果我们在后台需要保存图片，就需要通过SVG定义的XML文件转换为图片格式了。

所以，今天就给大家推荐一个SVG图形操作库，通过它便能轻松实现在.NET中生成和操作SVG图形文件以及字节流。

项目简介

这是一个支持.Net Framework 与 .Net Core版本的SVG图形操作库。这个项目集成了SVG各项API，让开发人员可以在.Net很轻松的实现SVG图形的操作，通过SVG文件转换为图片文件。

目前在主要有2个版本：Version 2.4/3.0。版本2.4是.NET Framework 特定版本，3.0版本才支持 .NET Core，同时该版本Linux 和 Mac也都是兼容的。.

技术架构

1、平台：基于Net5.0开发

2、开发工具：Visual Studio 2017

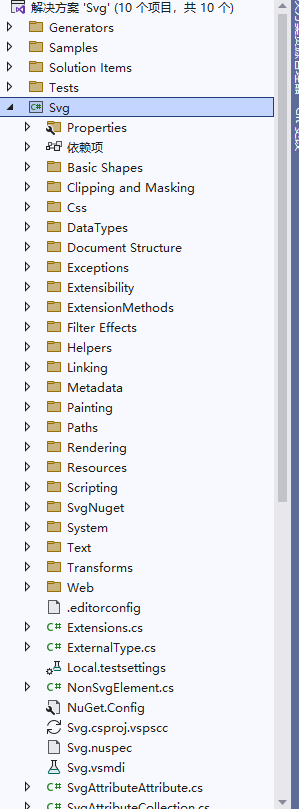

项目结构

安装方法

Windows环境

通过安装，命令窗口方式：

Install-Package Svg

dotnet命令客户端方式：

dotnet add package Svg

Linux环境

sudo add-apt-repository ppa:quamotion/ppasudo apt-get updatesudo apt-get install -y libgdiplus

使用例子

画三个圈重叠例子

代码：

class Program{static void Main(string[] args) {string filePath = Path.Combine(AppDomain.CurrentDomain.BaseDirectory, @"../../../sample.svg");
var sampleDoc = SvgDocument.Open<SvgDocument>(filePath, new Dictionary<string, string> { {"entity1", "fill:red" }, {"entity2", "fill:yellow" } });
sampleDoc.Draw().Save(Path.Combine(AppDomain.CurrentDomain.BaseDirectory, @"../../../sample.png")); }}

Svg代码：

<?xml version="1.0"?><svg xmlns="http://www.w3.org/2000/svg" width="800" height="800"><g style="fill-opacity:0.7;"><circle cx="6.5cm" cy="2cm" r="100" style="&entity1;" transform="translate(0,50)" /><circle cx="6.5cm" cy="2cm" r="100" style="&entity2;" transform="translate(70,150)" /><circle cx="6.5cm" cy="2cm" r="100" style="fill:green;" transform="translate(-70,150)"/></g></svg>

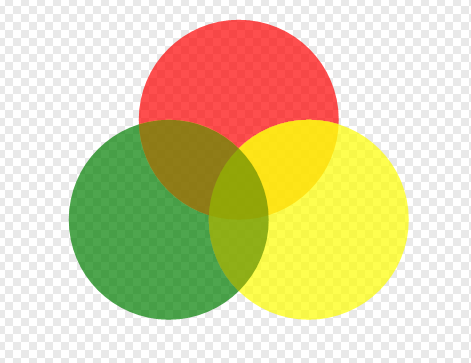

最终效果：

项目地址：https://github.com/svg-net/SVG
