C#状态机Stateless 使用

最近在折腾一些控制相关的软件设计,想起来状态机这个东西,对解决一些控制系统状态切换还是挺有用的。

状态机(有限状态自动机)网上有很多介绍。简单理解就是定义一系列状态,通过一系列的事件,可以使得状态可以相互之间切换。

如果不使用状态机的思想来编程,那么针对过程的编程方法会使得程序拓展性变差,并且不容易调试。而状态机只需要定义好了各种状态和状态切换之间的事件,你只管触发事件,剩下的事情它自己就自动完成了(毕竟名称叫做有限状态自动机),这对于很多需要定义各种控制阶段的系统简直是完美适配。了解到.NET也有很多库可以实现这些功能,本文主要介绍一下Stateless的应用。.

Stateless介绍

Stateless可以创建极简的状态机与对应的工作流。很多项目(包括VisualStudio Extension、AIlab)都有使用到它。

它支持以下特性:

  • 支持各种类型作为状态和触发事件

  • 支持状态继承

  • 支持状态进入/离开事件

  • 支持条件状态转移

  • 支持状态/转移查询

也有几点需要注意的:

  • 它支持异步语法,但是它是单线程的,不是线程安全的。

  • 可以导出DOT graph

安装起来很简单,直接在nuget中安装即可:

Install-Package Stateless

Stateless使用

用起来也挺简单的,以打电话这个事情为例,针对打电话的种种动作和状态做成一个状态机。
需要先定义一些状态和事件/触发器,电话有拨号、接通、留言等事件,有响铃、挂起、挂断等事件:

//代码来自官方示例,可以在官方github库上找到,略有修改以完整展示功能。enum Trigger{    CallDialed,    CallConnected,    LeftMessage,    PlacedOnHold,    TakenOffHold,    PhoneHurledAgainstWall,    MuteMicrophone,    UnmuteMicrophone,    SetVolume}
enum State{    OffHook,    Ringing,    Connected,    OnHold,    PhoneDestroyed}

然后就是创建一个状态机了:

_machine = new StateMachine<State, Trigger>(() => _state, s => _state = s);

最后也是最需要详细解释的,就是配置状态机的行为了:

/*为了解释尽可能多的功能,以下程序修改了官方的代码,可以在官方找可以直接执行的代码。*/
//使用Permit指示发生某个事件后,从一个状态变换到另外一个状态。_machine.Configure(State.OffHook)    .Permit(Trigger.CallDialed, State.Ringing);
//设置一个带参数的事件,这个事件是CallDialed的类型var _setCalleeTrigger = _machine.SetTriggerParameters<string>(Trigger.CallDialed);_machine.Configure(State.Ringing)    //允许重新进入当前的状态,这个过程会触发进入和退出动作    .PermitReentry(Trigger.Ringing)    //使用OnEntryFrom指示在触发这个状态的时候,运行某个动作,这里指定的是一个带参数的事件    .OnEntryFrom(_setCalleeTrigger, callee => OnDialed(callee), "Caller number to call")    .Permit(Trigger.CallConnected, State.Connected);
_machine.Configure(State.OnHold)    //定义子状态    .SubstateOf(State.Connected)    .Permit(Trigger.TakenOffHold, State.Connected)    .Permit(Trigger.PhoneHurledAgainstWall, State.PhoneDestroyed);
_machine.Configure(State.Connected)    //进入状态的时候执行动作    .OnEntry(t => StartCallTimer())    //离开状态执行动作    .OnExit(t => StopCallTimer())    //状态不变化,但是响应某种事件,和PermitReentry不同,它不会触发进入和退出的动作    .InternalTransition(Trigger.MuteMicrophone, t => OnMute())    .InternalTransition(Trigger.UnmuteMicrophone, t => OnUnmute())    .InternalTransition<int>(_setVolumeTrigger, (volume, t) => OnSetVolume(volume))    .Permit(Trigger.LeftMessage, State.OffHook)    .Permit(Trigger.PlacedOnHold, State.OnHold)    //指定在发生同一种事件的时候,根据事件的参数不同而决定进入不同的状态。    .PermitIf(_setCalleeTrigger, State.Connected, callee => string.IsNullOrWhiteSpace(callee))    .PermitIf(_setCalleeTrigger, State.Connected, callee => !string.IsNullOrWhiteSpace(callee))    //如果没有定义这个事件而发生了这个事件,会弹出异常。通过指定忽略某一类事件,可以避免这个情况。    .Ignore(Trigger.CallDialled);
//当然也可以使用这个来避免弹出上面说的异常_machine.OnUnhandledTrigger((state, trigger) => { });
//可以使用异步调用,但是必须要在触发事件的时候,使用FireAsync_machine.Configure(State.PhoneDestroyed)    .OnEntryAsync(async () => await SendEmailToAssignee());

配置好了各状态之间的转换,下面就是触发事件了。

public void Dialed(string callee){    //有参数的触发    _machine.Fire(_setCalleeTrigger, callee);}
public void Connected(){    //无参数的触发    _machine.Fire(Trigger.CallConnected);}
public async Task PhoneDestroy(){    //异步触发    await _machine.FireAsync(Trigger.PhoneDestroyed);}
public string ToDotGraph(){    //导出DOT GRAPH    return UmlDotGraph.Format(_machine.GetInfo());}

外部调用很简洁:

CopyphoneCall.Dialed("Prameela");phoneCall.Connected();phoneCall.SetVolume(2);phoneCall.Hold();

只需要调用事件即可,别的都会按照我们设置好的动作来进行了,非常自动化。

总结

Stateless可以很好地实现状态机,有点事件驱动的编程的感觉,但本质上不同,Stateless核心是各个状态的迁移。

虽然Stateless很小巧方便,但是还有有很多地方不尽如人意(官方说这就是他们自己的设计目标,维持极简):

  • 没有启动和停止的说法,一般在构造函数里面创建就一直有效。

  • 不是线程安全的

  • 拓展性有限

还有一个Appccelerate.StateMachine(地址),这个支持四种不同的状态机实现:

  • Passive State Machine:同步单线程处理状态转换

  • Active State Machine:同步多线程处理状态转换

  • Async Passive State Machine:异步单线程处理状态转换

  • Async Active State Machine:异步多线程处理状态转换

其中active的是线程安安全的。另外,它还支持状态、事件的持久化,拓展性强。用法差不多,只是配置的关键字上面有一点区别,大家可以自行翻文档。

列举:

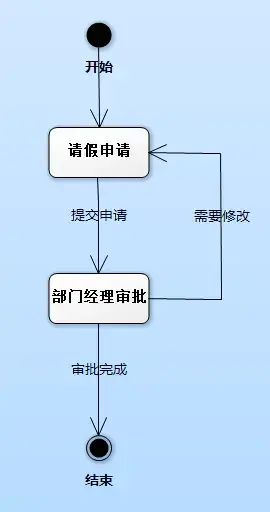

举了一个请假申请的例子,我们使用Stateless来实现。请假申请的流程如下 :

C#状态机Stateless 使用

简单的审批流程

除去开始,这个流程有三个状态“请假申请”、“部门经理审批”和“结束”,之间的状态转换动作有“提交申请”、“需要修改”和“审批完成”,我们可以使用Stateless模拟这个流程。首先创建一个控制台项目,然后使用NuGet引入Stateless,输入代码如下:

using Stateless;using System;
namespace ZL.StatelessDemo{    class Program    {        static void Main(string[] args)        {            var stateMachine = new StateMachine<string, string>("请假申请");
            stateMachine.Configure("请假申请").Permit("提交申请", "部门经理审批");            stateMachine.Configure("部门经理审批").Permit("需要修改", "请假申请");            stateMachine.Configure("部门经理审批").Permit("审批完成", "结束");                        stateMachine.OnUnhandledTrigger((state, trigger) => { });                        while (true)            {                Console.WriteLine(stateMachine.State);                Console.WriteLine("输入命令");                var command = Console.ReadLine();                stateMachine.Fire(command);                                if (stateMachine.State == "结束") break;            }            Console.WriteLine(stateMachine.State);            Console.WriteLine("流程结束");            Console.ReadLine();        }    }}

运行结果如下:

C#状态机Stateless 使用
