工程坐标转换方法 C# 代码实现

一、前言

在前面的文章中系统的阐述了工程坐标的转换类别和转换的方法。

关于转换代码实现，有很多的类库：

GDAL
SharpProj - Providing OSGEO PROJ for .Net (Core)
ProjNet (for GeoAPI)

这里针对GPS接收的WGS84椭球的经纬度转换为地方坐标系的问题，利用C#，对工程坐标转换方法和步骤做出详细的解答。不基于任何类库和函数库，也未使用矩阵库，可以便利的将代码移植到任何语言。.

二、计算总体框架

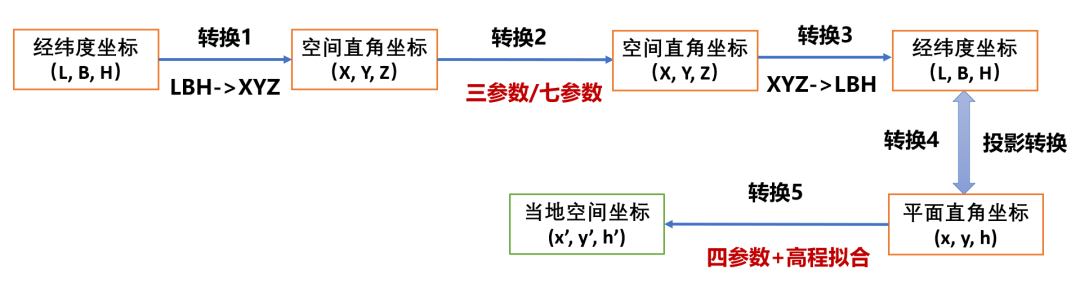

根据上一篇文章中对七参数、四参数、高程拟合在坐标转换的作用和使用条件的阐述，我们可以将上一篇文章第7节的总结图，按照计算的流程重新绘制。工程坐标转换方法 C# 代码实现

根据上图可知，预将WGS84椭球的GPS坐标需要经过5次转换。其中，

1、转换1、转换3在charlee44的博客：大地经纬度坐标与地心地固坐标的转换中详细讲解了，并且有C++代码的实现，利用C#重构即可。

2、转换2、转换5，以及他们的组合，在我的上一篇文章(工程)坐标转换类别和方法也详细的讲解了。

因此，根据计算原理，直接可以利用C#代码实现。

三、C#代码实现

3.1、整体类的构建

5个转换是对点的操作，不妨构建自定义点类MyPoint，在这个类中定义转换方法。

在实现转换方法之前，需要定义数据属性，以承载转换参数和转换数据。代码框架如下：

internal class MyPoint
{
 // 定义椭球类型。这里仅列举了4中国内常见的椭球类型
 // 国际椭球可以增加自行定义
 public enum EllipsoidType
      {
          WGS84,
          CGCS2000,
          西安80,
          北京54
      }
     //大地坐标经度、维度、高度
     public double L { get; set; }
     public double B { get; set; }
     public double H { get; set; }

     //空间坐标系
     public double X { get; set; }
     public double Y { get; set; }
     public double Z { get; set; }

     //七参数转换后的空间坐标
     public double X2 { get; set; }
     public double Y2 { get; set; }
     public double Z2 { get; set; }



     private double a = 0, f = 0, b = 0, e = 0, e2 = 0;    //椭球参数

     private readonly double rho = 180 / Math.PI;
     private readonly double d2r = Math.PI / 180;

     public double Xs { get; set; }
     public double Ys { get; set; }
     public double Hs { get; set; }

     //七参数 三个线性平移量-单位米 三个旋转平移量-十进制秒为单位（运算时注意转换为度） 比例因子-单位百万分率 (ppm)
     //测量队给出的七参数单位与计算的单位不同，要进行单位转化 1 秒=0.0000048481373323 弧度
     //尺度因子有两种单位的表示形式，一种结果约为1，如1.0000045，用k表示；
     //另一种就是ppm的表示形式，稍微比1大一点，如4.5，用m表示。k=m/1000000
     private double dx = 0, dy = 0, dz = 0, rx = 0, ry = 0, rz = 0, m = 0, k = 0;
}

3.2、椭球参数赋值

常见的椭球参数值在我的文章经纬度坐标转换为工程坐标可以找到，这里选取与上述代码对应的4类椭球，并在上述MyPoint类中增加函数EllipsoidParam(EllipsoidType type)。

/// <summary>
/// 椭球参数设置
/// </summary>
/// <param name="type">椭球类型</param>
private void EllipsoidParam(EllipsoidType type)
{
    // CGCS2000 椭球参数
    if (type == EllipsoidType.CGCS2000)
    {
        this.a = 6378137;
        this.f = 1 / 298.257222101;
    }

    // 西安 80
    else if (type == EllipsoidType.西安80)
    {
        this.a = 6378140;
        this.f = 1 / 298.257;
    }

    // 北京 54
    else if (type == EllipsoidType.北京54)
    {
        this.a = 6378245;
        this.f = 1 / 298.3;
    }

    // WGS-84
    else
    {
        this.a = 6378137;
        this.f = 1 / 298.257223563;
    }

    this.b = this.a * (1 - this.f);
    this.e = Math.Sqrt(this.a * this.a - this.b * this.b) / this.a;  //第一偏心率
    this.e2 = Math.Sqrt(this.a * this.a - this.b * this.b) / this.b;  //第二偏心率
}

3.3、转换1、3（大地经纬度坐标与地心地固坐标的转换）

charlee44的博客有C++代码的实现，现在利用C#重构即可。

上述MyPoint类中增加BLH2XYZ(EllipsoidType type)和XYZ2BLH(EllipsoidType type)两个函数。

/// <summary>
/// 经纬度坐标转空间直角坐标
/// </summary>
/// <param name="type">椭球类型</param>
public void BLH2XYZ(EllipsoidType type = EllipsoidType.WGS84)
{
    EllipsoidParam(type);

    double sB = Math.Sin(this.B * d2r);
    double cB = Math.Cos(this.B * d2r);
    double sL = Math.Sin(this.L * d2r);
    double cL = Math.Cos(this.L * d2r);
    double N = this.a / (Math.Sqrt(1 - this.e * this.e * sB * sB));

    this.X = (N + this.H) * cB * cL;
    this.Y = (N + this.H) * cB * sL;
    this.Z = (N * (1 - this.e * this.e) + this.H) * sB;

    this.X2 = this.X;
    this.Y2 = this.Y;
    this.Z2 = this.Z;
}

/// <summary>
/// 空间直角坐标转经纬度坐标
/// </summary>
/// <param name="type">椭球类型</param>
public void XYZ2BLH(EllipsoidType type)
{
    EllipsoidParam(type);

    // 这里转出来的B L是弧度
    this.L = Math.Atan(this.Y2 / this.X2) + Math.PI;

    this.L = this.L * 180 / Math.PI;
    // B需要迭代计算
    double B2 = Math.Atan(Z2 / Math.Sqrt(X2 * X2 + Y2 * Y2));
    double B1;
    double N;
    while (true)
    {
        N = a / Math.Sqrt(1 - f * (2 - f) * Math.Sin(B2) * Math.Sin(B2));
        B1 = Math.Atan((Z2 + N * f * (2 - f) * Math.Sin(B2)) / Math.Sqrt(X2 * X2 + Y2 * Y2));
        if (Math.Abs(B1 - B2) < 1e-12)
            break;
        B2 = B1;
    }
    this.B = B2 * 180 / Math.PI;
    double sB = Math.Sin(this.B * d2r);
    double cB = Math.Cos(this.B * d2r);
    this.H = this.Z2 / sB - N * (1 - this.e * this.e);
}

3.4、投影转换

此处仅实现了常见的高斯-克里格投影。上述MyPoint类中增加GaussProjection(EllipsoidType type, ProjectionSetting prjSetting)函数。

/// <summary>
/// 利用高斯投影将指定椭球类型的经纬度坐标转为投影坐标
/// </summary>
/// <param name="type">椭球类型</param>
/// <param name="prjSetting">投影设置实例</param>
public void GaussProjection(EllipsoidType type, ProjectionSetting prjSetting)
{
    this.EllipsoidParam(type);

    double l = (this.L - prjSetting.CenterL) / this.rho;

    double cB = Math.Cos(this.B * this.d2r);
    double sB = Math.Sin(this.B * this.d2r);
    double s2b = Math.Sin(this.B * this.d2r * 2);
    double s4b = Math.Sin(this.B * this.d2r * 4);
    double s6b = Math.Sin(this.B * this.d2r * 6);
    double s8b = Math.Sin(this.B * this.d2r * 8);

    double N = this.a / Math.Sqrt(1 - this.e * this.e * sB * sB);       // 卯酉圈曲率半径
    double t = Math.Tan(this.B * this.d2r);
    double eta = this.e2 * cB;

    double m0 = this.a * (1 - this.e * this.e);
    double m2 = 3.0 / 2.0 * this.e * this.e * m0;
    double m4 = 5.0 / 4.0 * this.e * this.e * m2;
    double m6 = 7.0 / 6.0 * this.e * this.e * m4;
    double m8 = 9.0 / 8.0 * this.e * this.e * m6;

    double a0 = m0 + 1.0 / 2.0 * m2 + 3.0 / 8.0 * m4 + 5.0 / 16.0 * m6 + 35.0 / 128.0 * m8;
    double a2 = 1.0 / 2.0 * m2 + 1.0 / 2.0 * m4 + 15.0 / 32.0 * m6 + 7.0 / 16.0 * m8;
    double a4 = 1.0 / 8.0 * m4 + 3.0 / 16.0 * m6 + 7.0 / 32.0 * m8;
    double a6 = 1.0 / 32.0 * m6 + 1.0 / 16.0 * m8;
    double a8 = 1.0 / 128.0 * m8;

    // X1为自赤道量起的子午线弧长
    double X1 = a0 * (this.B * this.d2r) - 1.0 / 2.0 * a2 * s2b + 1.0 / 4.0 * a4 * s4b - 1.0 / 6.0 * a6 * s6b + 1.0 / 8.0 * a8 * s8b;

    this.Xs = X1 + N / 2 * t * cB * cB * l * l + N / 24 * t * (5 - t * t + 9 * Math.Pow(eta, 2) + 4 * Math.Pow(eta, 4)) * Math.Pow(cB, 4) * Math.Pow(l, 4)
          + N / 720 * t * (61 - 58 * t * t + Math.Pow(t, 4)) * Math.Pow(cB, 6) * Math.Pow(l, 6);


    this.Ys = N * cB * l + N / 6 * (1 - t * t + eta * eta) * Math.Pow(cB, 3) * Math.Pow(l, 3)
        + N / 120 * (5 - 18 * t * t + Math.Pow(t, 4) + 14 * Math.Pow(eta, 2) - 58 * eta * eta * t * t) * Math.Pow(cB, 5) * Math.Pow(l, 5);

    this.Hs = this.H;

    // 假东 假北偏移

    this.Xs += prjSetting.PseudoNorth;
    this.Ys += prjSetting.PseudoEast;
}

其中，ProjectionSetting是一个投影参数设置类，独立于MyPoint类，用于设定中央经线、东偏等投影参数。

internal class ProjectionSetting
  {
 private double _centerL;

 public double CenterL
 {
  get { return _centerL; }
  set { _centerL = value; }
 }

 private double _centerB;

 public double CenterB
 {
  get { return _centerB; }
  set { _centerB = value; }
 }

 private double _pseudoEast;

 public double PseudoEast
      {
  get { return _pseudoEast; }
  set { _pseudoEast = value; }
 }

 private double _pseudoNorth;

 public double PseudoNorth
      {
  get { return _pseudoNorth; }
  set { _pseudoNorth = value; }
 }

 private double _prjScale;

 public double PrjScale
 {
  get { return _prjScale; }
  set { _prjScale = value; }
 }

 /// <summary>
 /// 设置全部的投影参数
 /// </summary>
 /// <param name="centerL"></param>
 /// <param name="centerB"></param>
 /// <param name="pseudoEast"></param>
 /// <param name="pseudoNorth"></param>
 /// <param name="prjScale"></param>
 public ProjectionSetting(double centerL, double centerB,
  double pseudoEast, double pseudoNorth,
  double prjScale)
 {
  CenterL = centerL;
  CenterB = centerB;
  PseudoEast = pseudoEast;
  PseudoNorth = pseudoNorth;
  PrjScale = prjScale;
 }

 /// <summary>
 /// 仅设置中央经线和东偏
 /// </summary>
 /// <param name="centerL"></param>
 /// <param name="pseudoEast"></param>
 public ProjectionSetting(double centerL, double pseudoEast)
 {
          CenterL = centerL;
          CenterB = 0.0;
          PseudoEast = pseudoEast;
          PseudoNorth = 0.0;
          PrjScale = 1.0;
      }

 /// <summary>
 /// 默认常用投影参数，中央经线120°，东偏500000
 /// </summary>
 public ProjectionSetting()
 {
          CenterL = 120.0;
          CenterB = 0.0;
          PseudoEast = 500000;
          PseudoNorth = 0.0;
          PrjScale = 1.0;
      }
}

3.5、转换2的实现（三参数、七参数）

上述MyPoint类中增加SevenParamTrans(Datum7Paras datum7Paras)和TreeParamTrans(Datum3Paras datum3Paras)函数。

/// <summary>
/// 利用7参数进行坐标系之间转换
/// </summary>
/// <param name="datum7Paras">7参数实例</param>
public void SevenParamTrans(Datum7Paras datum7Paras)
{
    this.dx = datum7Paras.Dx;
    this.dy = datum7Paras.Dy;
    this.dz = datum7Paras.Dz;
    this.rx = datum7Paras.Rx * 0.0000048481373323; //1 秒=0.0000048481373323 弧度
    this.ry = datum7Paras.Ry * 0.0000048481373323;
    this.rz = datum7Paras.Rz * 0.0000048481373323;
    this.m = datum7Paras.PPM;
    this.k = this.m / 1000000;

    this.X2 = (1 + k) * (this.X + this.rz * this.Y - this.ry * this.Z) + this.dx;
    this.Y2 = (1 + k) * (-this.rz * this.X + this.Y + this.rx * this.Z) + this.dy;
    this.Z2 = (1 + k) * (this.ry * this.X - this.rx * this.Y + this.Z) + this.dz;
}

/// <summary>
/// 利用3参数进行坐标系之间转换
/// </summary>
/// <param name="datum3Paras">3参数实例</param>
public void TreeParamTrans(Datum3Paras datum3Paras)
{
    this.dx = datum3Paras.Dx;
    this.dy = datum3Paras.Dy;
    this.dz = datum3Paras.Dz;

    this.X2 = this.X + this.dx;
    this.Y2 = this.Y + this.dy;
    this.Z2 = this.Z + this.dz;
}

Datum3Paras和Datum7Paras是独立于MyPoint类，用于设定坐标转换参数。

/// <summary>
/// 7参数
/// </summary>
internal class Datum7Paras
{
  private double _dx;

  public double Dx
  {
   get { return _dx; }
   set { _dx = value; }
  }

    private double _dy;

    public double Dy
    {
        get { return _dy; }
        set { _dy = value; }
    }

    private double _dz;

    public double Dz
    {
        get { return _dz; }
        set { _dz = value; }
    }


    private double _rx;

    public double Rx
    {
        get { return _rx; }
        set { _rx = value; }
    }

    private double _ry;

    public double Ry
    {
        get { return _ry; }
        set { _ry = value; }
    }


    private double _rz;

    public double Rz
    {
        get { return _rz; }
        set { _rz = value; }
    }

    private double _ppm;

    public double PPM
    {
        get { return _ppm; }
        set { _ppm = value; }
    }

    public Datum7Paras(double dx, double dy,  double dz,
        double rx,  double ry,  double rz,
        double ppm)
    {
        _dx = dx;
        _dy = dy;
        _dz = dz;

        _rx = rx;
        _ry = ry;
        _rz = rz;

        _ppm = ppm;
    }
}
internal class Datum3Paras
{
    private double _dx;

    public double Dx
    {
        get { return _dx; }
        set { _dx = value; }
    }

    private double _dy;

    public double Dy
    {
        get { return _dy; }
        set { _dy = value; }
    }

    private double _dz;

    public double Dz
    {
        get { return _dz; }
        set { _dz = value; }
    }


    public Datum3Paras(double dx,  double dy,  double dz)
    {
        Dx = dx;
        Dy = dy;
        Dz = dz;
    }
}

3.6、转换5的实现（四参数+高程拟合）

上述MyPoint类中增加Transform4Para(Trans4Paras transPara)函数。

此处，高程拟合仅实现了已知一个测点的固定改正差。

/// <summary>
/// 投影坐标获取后，进一步利用4参数转换坐标
/// </summary>
/// <param name="transPara"></param>
public void Transform4Para(Trans4Paras transPara)
{
    var X1 = transPara.Dx;
    var Y1 = transPara.Dy;

    var cosAngle = Math.Cos(transPara.A);
    var sinAngle = Math.Sin(transPara.A);

    X1 += transPara.K * (cosAngle * this.Xs - sinAngle * this.Ys);
    Y1 += transPara.K * (sinAngle * this.Xs + cosAngle * this.Ys);

    this.Xs = X1;
    this.Ys = Y1;
 // 固定改正差
    this.Hs += transPara.Dh;
}

Trans4Paras是独立于MyPoint类，用于设定坐标转换参数。

internal class Trans4Paras
{
    private double _dx;

    public double Dx
    {
        get { return _dx; }
        set { _dx = value; }
    }

    private double _dy;

    public double Dy
    {
        get { return _dy; }
        set { _dy = value; }
    }

    private double _a;

    public double A
    {
        get { return _a; }
        set { _a = value; }
    }

    private double _k;

    public double K
    {
        get { return _k; }
        set { _k = value; }
    }

    private double _dh;

    public double Dh
    {
        get { return _dh; }
        set { _dh = value; }
    }


    public Trans4Paras(double dx, double dy, double a, double k, double dh)
    {
        Dx = dx;
        Dy = dy;
        A = a;
        K = k;
        Dh = dh;
    }

    public Trans4Paras()
    {
    }
}

3.7、调用过程

里面的参数，因为保密原因，做出了随机更改，实际使用时可根据自己情况赋值。

3.7.1 一步法

// 实例化计算参数
MyPoint p = new MyPoint();.

p.L=113.256;
p.B=31.565;
p.H=5.216;

// 经纬度转空间坐标
p.BLH2XYZ();

// 实例化七参数
Datum7Paras datum7Paras = new Datum7Paras(
    489.2994563566, 141.1525159753, 15.74421120568,
    -0.164423, 4.141573, -4.808299,
    -6.56482989958);

p.SevenParamTrans(datum7Paras);

// 空间坐标转回经纬度
p.XYZ2BLH(EllipsoidType.WGS84);

// 高斯投影 经纬度转平面坐标
// 实例化投影参数类
ProjectionSetting projectionSetting = new ProjectionSetting(120,500000);
p.GaussProjection(EllipsoidType.WGS84, projectionSetting);

3.7.2 两步法

// 实例化计算参数
MyPoint p = new MyPoint();.

p.SetLBH(113.256,31.565,5.216);

// 经纬度转空间坐标
p.BLH2XYZ();

// 实例化七参数
Datum7Paras datum7Paras = new Datum7Paras(
    489.2994563566, 141.1525159753, 15.74421120568,
    -0.164423, 4.141573, -4.808299,
    -6.56482989958);

p.SevenParamTrans(datum7Paras);

// 空间坐标转回经纬度
p.XYZ2BLH(EllipsoidType.WGS84);

// 高斯投影 经纬度转平面坐标
// 实例化投影参数类
ProjectionSetting projectionSetting = new ProjectionSetting(120,500000);
p.GaussProjection(EllipsoidType.WGS84, projectionSetting);

Trans4Paras transformPara = new(6456.15957352521, -134618.390707439, 0.011104964500129, 1.00002537583871, 5.788);

p.Transform4Para(transformPara);

四、总结

至此，关于工程坐标系转化，即GPS接收的WGS84椭球的经纬度转换为地方坐标系的问题，基本全部实现。代码正确性和准确性的验证是与南方GPS工具箱做对比。

例如，采用上述的一步法，在设定好坐标、7参数、投影参数后，计算发现，与南方GPS工具箱在y方向偏差1mm。

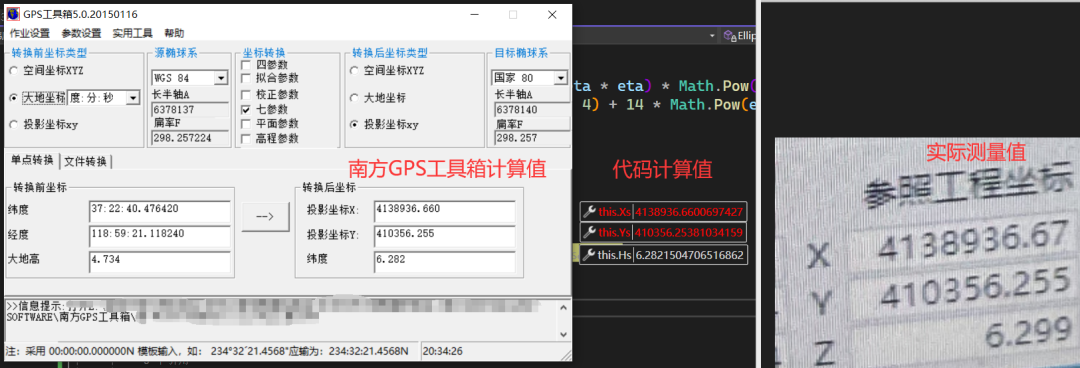

结果如下图
