.NET6接入Skywalking链路追踪完整流程

一、Skywalking介绍

Skywalking是一款分布式链路追踪组件，什么是链路追踪？

随着微服务架构的流行，服务按照不同的维度进行拆分，一次请求往往需要涉及到多个服务。互联网应用构建在不同的软件模块集上，这些软件模块，有可能是由不同的团队开发、可能使用不同的编程语言来实现、有可能布在了几千台服务器，横跨多个不同的数据中心。.

然后微服务面临了这些问题：

  • 某个核心服务挂了，导致大量报错，如何快速确定哪里出了问题？

  • 用户请求响应延迟高，怎么确定是哪些服务导致的？

  • 应用程序有性能瓶颈，怎样确定瓶颈在哪里？

  • 如何准实时的了解应用部署环境（CPU、内存、进程、线程、网络、带宽）情况，以便快速扩容/缩容、流量控制、业务迁移

  • 如何统计各个调用的性能指标，比如：吞吐量（TPS）、响应时间及错误记录等

分布式链路跟踪系统就是为了解决这些问题应运而生。

分布式链路追踪组件

  • 阿里巴巴鹰眼(EagleEye)

  • 美团CAT

  • 京东Hydra

  • Twitter Zipkin (Java经常用到) 【.NET Java】

  • Apache SkyWalking (APM) 【go，python，.NET, Java】

  • Pinpoint(APM)

.NET用的最多的两款是SkyWalking、Zipkin。这里介绍Skywalking使用。

Skywalking有哪些功能？

  • 多种监控手段。可以通过语言探针和 service mesh 获得监控是数据。

  • 多个语言自动探针。包括 Java，.NET Core 和 Node.JS。

  • 轻量高效。无需大数据平台，和大量的服务器资源。

  • 模块化。UI、存储、集群管理都有多种机制可选。

  • 支持告警。

  • 优秀的可视化解决方案。

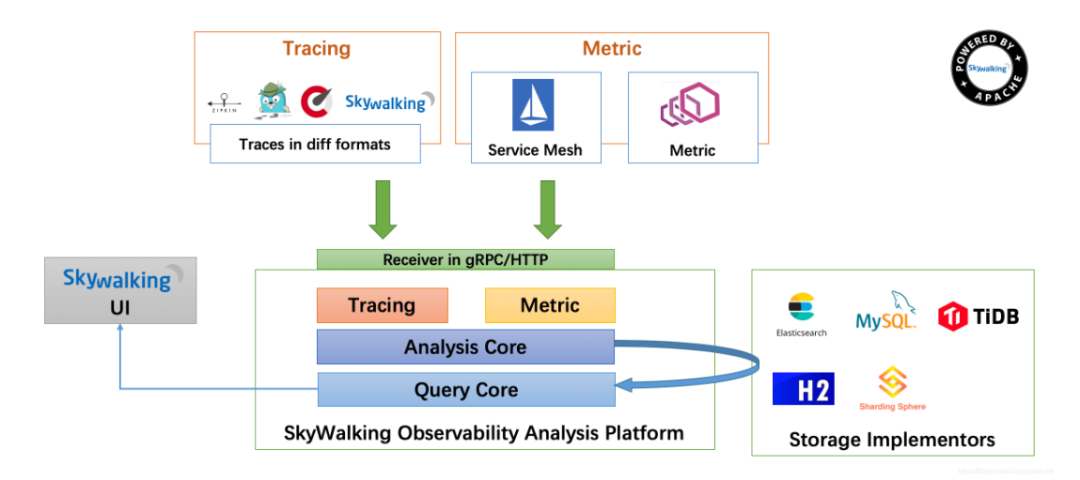

    **Skywalking整体架构 **
    .NET6接入Skywalking链路追踪完整流程

整个架构，分成上、下、左、右四部分：

  • 探针基于不同的来源可能是不一样的, 但作用都是收集数据, 将数据格式化为 SkyWalking 适用的格式.

  • 平台后端是一个支持集群模式运行的后台, 用于数据聚合, 数据分析以及驱动数据流从探针到用户界面的流程. 平台后端还提供了各种可插拔的能力, 如不同来源数据(如来自 Zipkin)格式化, 不同存储系统以及集群管理. 你甚至还可以使用观测分析语言来进行自定义聚合分析.

  • 存储是开放式的. 你可以选择一个既有的存储系统, 如 ElasticSearch, H2 或 MySQL 集群(Sharding-Sphere 管理), 也可以选择自己实现一个存储系统. 当然, 我们非常欢迎你贡献新的存储系统实现.

  • 用户界面对于 SkyWalking 的最终用户来说非常炫酷且强大. 同样它也是可定制以匹配你已存在的后端的

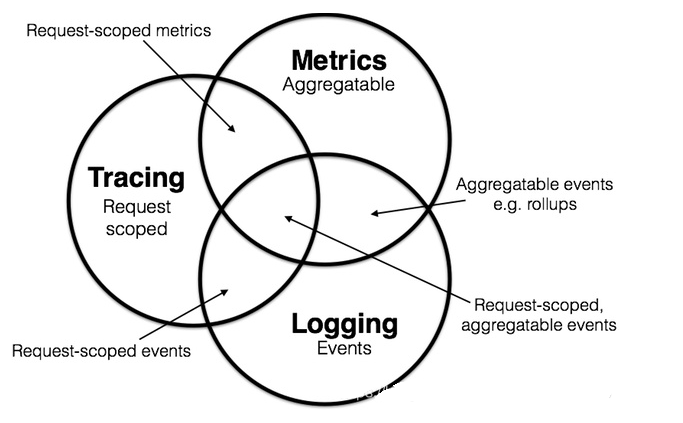

Tracing、Logging和Metrics

在微服务领域，很早以来就形成了Tracing、Logging和Metrics相辅相成，合力支撑多维度、多形态的监控体系，三类监控各有侧重：

Tracing：它在单次请求的范围内，处理信息。任何的数据、元数据信息都被绑定到系统中的单个事务上。例如：一次调用远程服务的RPC执行过程；一次实际的SQL查询语句；一次HTTP请求的业务性ID；

Logging：日志，不知道大家有没有想过它的定义或者边界。Logging即是记录处理的离散事件，比如我们应用的调试信息或者错误信息等发送到ES；审计跟踪时间信息通过Kafka处理送到BigTable等数据仓储等等，大多数情况下记录的数据很分散，并且相互独立，也许是错误信息，也许仅仅只是记录当前的事件状态，或者是警告信息等等。

Metrics：当我们想知道我们服务的请求QPS是多少，或者当天的用户登录次数等等，这时我们可能需要将一部分事件进行聚合或计数，也就是我们说的Metrics。可聚合性即是Metrics的特征，它们是一段时间内某个度量（计数器或者直方图）的原子或者是元数据。例如接收的HTTP数量可以被建模为计数器，每次的HTTP请求即是我们的度量元数据，可以进行简单的加法聚合，当持续了一段时间我们又可以建模为直方图。

.NET6接入Skywalking链路追踪完整流程

二、Skywalking搭建

这里用Docker搭建

数据存储用ES，搭建ES

docker run -d -p 9200:9200 -p 9300:9300 --name es -e "discovery.type=single-node" -e ES_JAVA_OPTS="-Xms128m -Xmx256m" elasticsearch:7.16.3

搭建skywalking-oap服务，这里用的是8.9.1版本，oap服务需要关联ES

docker run --name skywalking-oap \--restart always \-p 11800:11800 -p 12800:12800 -d \-e TZ=Asia/Shanghai \-e SW_ES_USER= \-e SW_ES_PASSWORD= \-e SW_STORAGE=elasticsearch \-e SW_STORAGE_ES_CLUSTER_NODES=192.168.101.10:9200 \-v /etc/localtime:/etc/localtime:ro \
apache/skywalking-oap-server:8.9.1

搭建skywalking-ui界面，需要关联oap服务

docker run -d \--name skywalking-ui \--restart always \-p 8080:8080 \--link skywalking-oap:skywalking-oap \-e TZ=Asia/Shanghai \-e SW_OAP_ADDRESS=http://skywalking-oap:12800 \-v /etc/localtime:/etc/localtime:ro \
apache/skywalking-ui:8.9.1

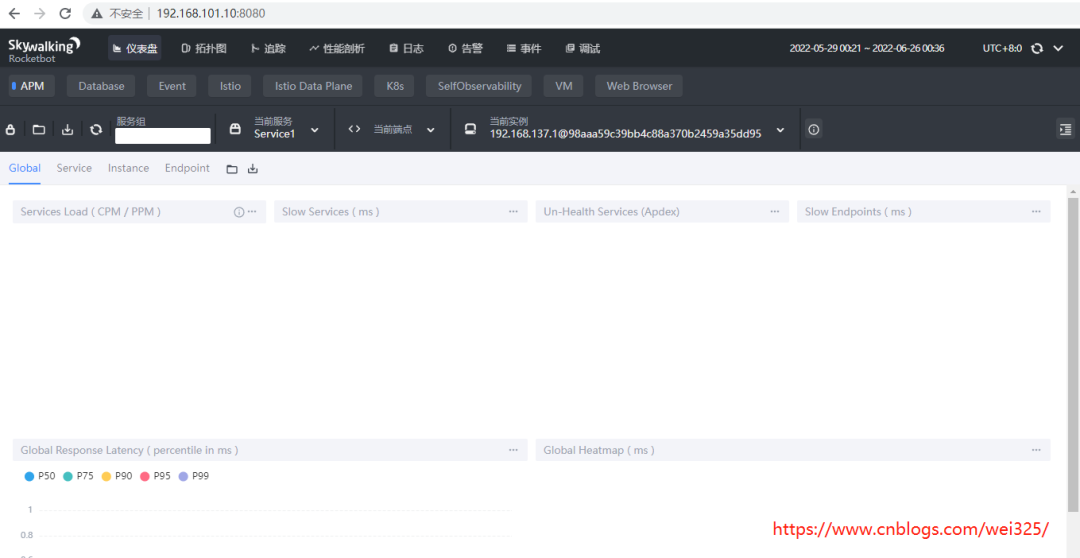

搭建完成，打开ip:8080查看skywalking界面
.NET6接入Skywalking链路追踪完整流程

三、.NET6接入Skywalking

1、单个服务接入

新建一个.NET6站点，安装Nuget包

SkyAPM.Agent.AspNetCore

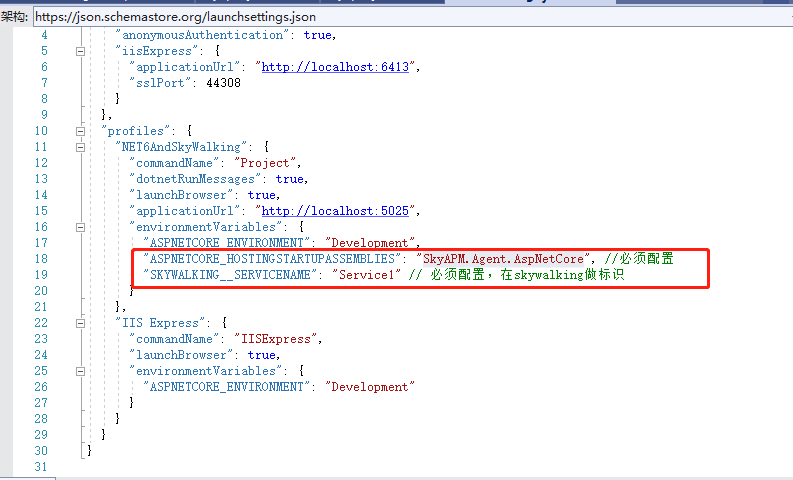

Properties下launchSettings.json增加

"ASPNETCORE_HOSTINGSTARTUPASSEMBLIES": "SkyAPM.Agent.AspNetCore", //必须配置
"SKYWALKING__SERVICENAME": "Service1" // 必须配置，在skywalking做标识，服务名称

{
  "iisSettings": {
    "windowsAuthentication": false,
    "anonymousAuthentication": true,
    "iisExpress": {
      "applicationUrl": "http://localhost:6413",
      "sslPort": 44308
    }
  },
  "profiles": {
    "NET6AndSkyWalking": {
      "commandName": "Project",
      "dotnetRunMessages": true,
      "launchBrowser": true,
      "applicationUrl": "http://localhost:5025",
      "environmentVariables": {
        "ASPNETCORE_ENVIRONMENT": "Development",
        "ASPNETCORE_HOSTINGSTARTUPASSEMBLIES": "SkyAPM.Agent.AspNetCore", //必须配置
        "SKYWALKING__SERVICENAME": "Service1" // 必须配置，在skywalking做标识，服务名称
      }
    },
    "IIS Express": {
      "commandName": "IISExpress",
      "launchBrowser": true,
      "environmentVariables": {
        "ASPNETCORE_ENVIRONMENT": "Development"
      }
    }
  }}

如果不在launchSettings.json加，也可以在Program.cs加

Environment.SetEnvironmentVariable("ASPNETCORE_HOSTINGSTARTUPASSEMBLIES", "SkyAPM.Agent.AspNetCore");
Environment.SetEnvironmentVariable("SKYWALKING__SERVICENAME", "Service1");

生成skywalking.json文件

1、安装CLI(SkyAPM.DotNet.CLI)，cmd命令：

dotnet tool install -g SkyAPM.DotNet.CLI

2、自动生成skyapm.json文件，cmd命令：

1.dotnet skyapm config [service name] [server]:118002.eg: dotnet skyapm config service1 192.168.101.10:11800

执行了命令会生成skywalking.json文件，把skywalking.json放到项目根目录，设置较新复制到输出目录，然后修改ServiceName设置为项目名，和上面的SKYWALKING__SERVICENAME一致。

skyapm.json文件

{
  "SkyWalking": {
    "ServiceName": "service1",
    "Namespace": "",
    "HeaderVersions": [
      "sw8"
    ],
    "Sampling": {
      "SamplePer3Secs": -1,
      "Percentage": -1.0
    },
    "Logging": {
      "Level": "Information",
      "FilePath": "logs\\skyapm-{Date}.log"
    },
    "Transport": {
      "Interval": 3000,
      "ProtocolVersion": "v8",
      "QueueSize": 30000,
      "BatchSize": 3000,
      "gRPC": {
        "Servers": "192.168.101.10:11800",
        "Timeout": 10000,
        "ConnectTimeout": 10000,
        "ReportTimeout": 600000,
        "Authentication": ""
      }
    }
  }}

SamplePer3Secs：每三秒采样的Trace数量 ，默认为负数，代表在保证不超过内存Buffer区的前提下，采集所有的Trace

Percentage：采样率，默认负数，采集全部，其它数值格式：0.5，0.8...

这时候运行项目已经有基本的链路追踪功能了！

试一下运行，项目，然后看链路追踪界面（注意一下时间搜索的时间范围向后选一些），这个可能会延迟几秒钟才显示出来。

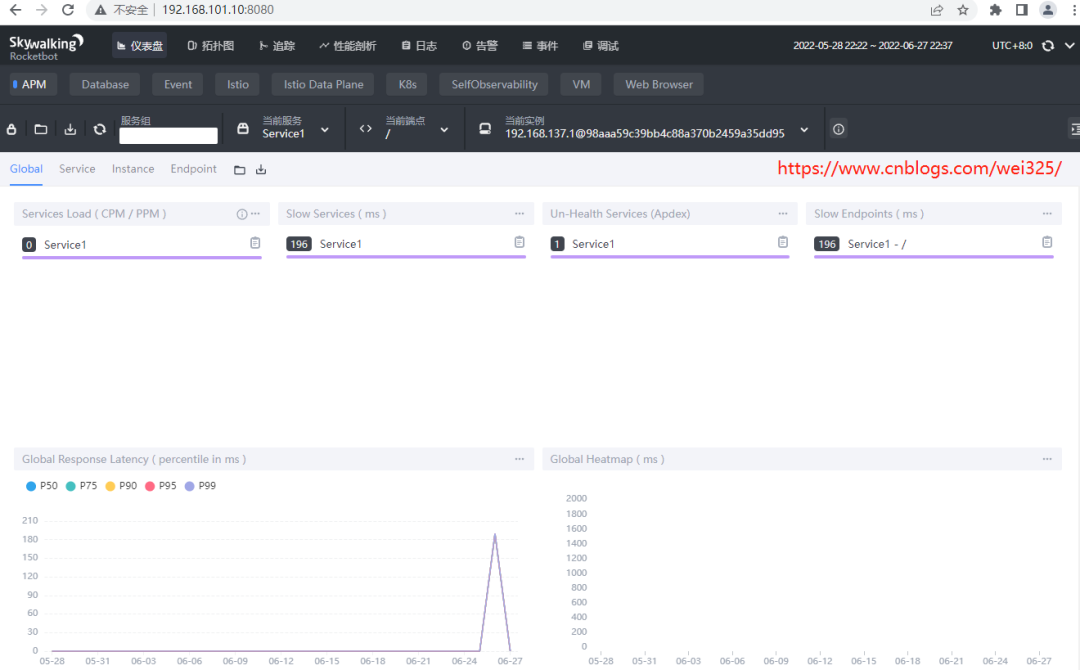

仪表盘
.NET6接入Skywalking链路追踪完整流程

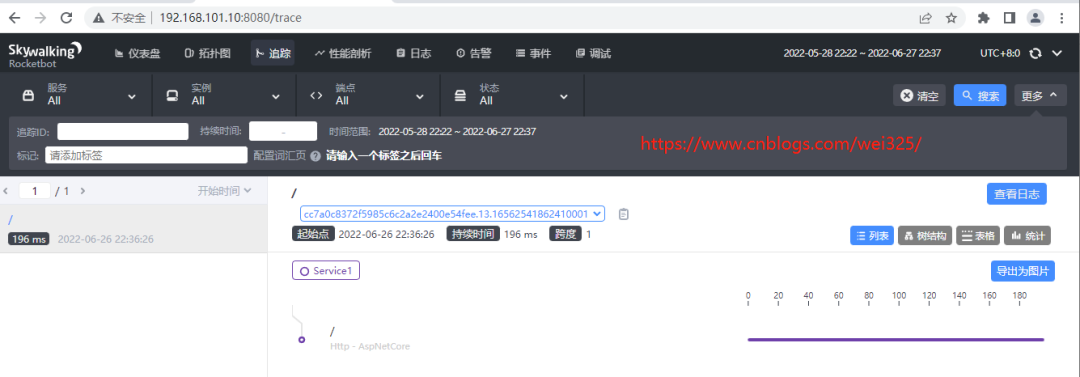

追踪
.NET6接入Skywalking链路追踪完整流程
自定义链路日志
自定义链路日志可以在重要的地方加上，这样就能知道程序跑到这个地方时的关键信息了。

  public class HomeController : Controller
    {
        private readonly IEntrySegmentContextAccessor _segContext;
        public HomeController(IEntrySegmentContextAccessor segContext)
        {
            _segContext = segContext;
        }

        public IActionResult Index()
        {            return View();
        }
        /// <summary>
        /// 自定链路日志
        /// </summary>
        /// <returns></returns>
        public string SkywalkingLog()
        {            //获取全局traceId
            var traceId = _segContext.Context.TraceId;
            _segContext.Context.Span.AddLog(LogEvent.Message("自定义日志1"));
            Thread.Sleep(1000);
            _segContext.Context.Span.AddLog(LogEvent.Message("自定义日志2"));            return traceId;
        }
    }

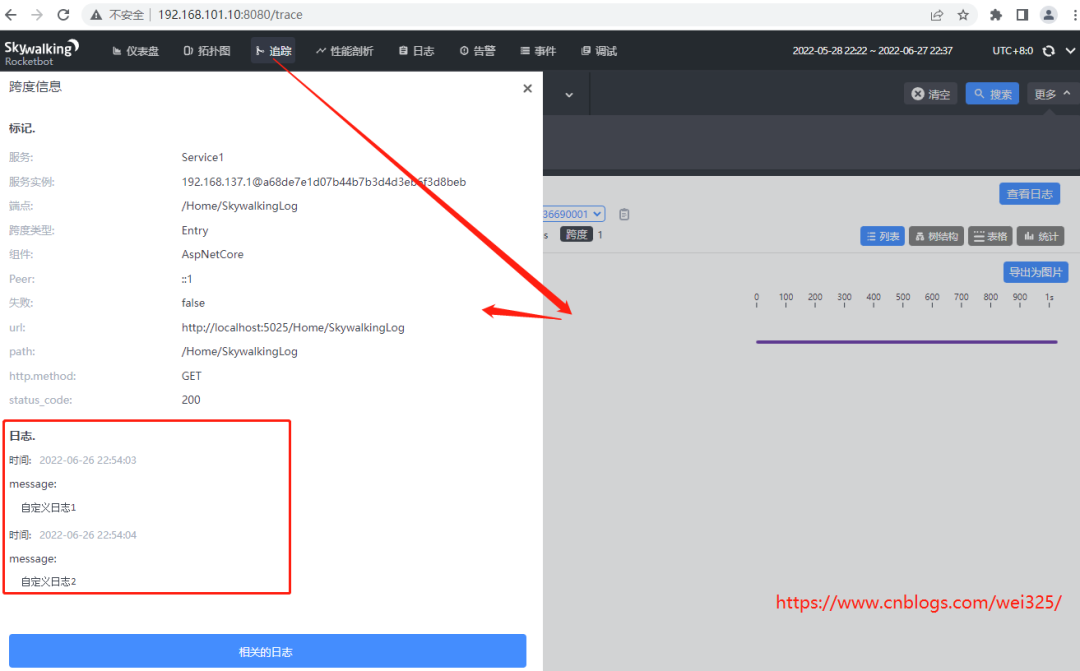

调用/Home/SkywalkingLog后Skywalking界面效果，看到了程序添加的日志
.NET6接入Skywalking链路追踪完整流程

2、多服务追踪

链路追踪在多服务的时候才能体现它的精髓，一个链路能跟踪到请求涉及的所有服务。

这里新增一个.NET6的web项目，前面的步骤和上面的Service1一样，只是把服务名改为Service2。

然后在Service2增加一个接口 /UserInfo/GetUserInfo

 public class UserInfoController : Controller
    {
        private readonly IEntrySegmentContextAccessor _segContext;
        public UserInfoController(IEntrySegmentContextAccessor segContext)
        {
            _segContext = segContext;
        }
        [HttpGet]
        public string GetUserInfo(string userId)
        {            string result = $"userId:{userId},userName:张三";
            _segContext.Context.Span.AddLog(LogEvent.Message(result));            return result;
        }
    }

然后在Service1增加一个接口/Home/GetUser调用Service2
后在Service2增加一个接口 /UserInfo/GetUserInfo

 public class UserInfoController : Controller
    {
        private readonly IEntrySegmentContextAccessor _segContext;
        public UserInfoController(IEntrySegmentContextAccessor segContext)
        {
            _segContext = segContext;
        }
        [HttpGet]
        public string GetUserInfo(string userId)
        {            string result = $"userId:{userId},userName:张三";
            _segContext.Context.Span.AddLog(LogEvent.Message(result));            return result;
        }
    }

然后在Service1增加一个接口/Home/GetUser调用Service2

 public async Task<string> GetUser()
        {
            var client = new HttpClient();            //调用Service2
           var response=await client.GetAsync("http://localhost:5199/UserInfo/GetUserInfo");
            var result = await response.Content.ReadAsStringAsync();            return result;
        }

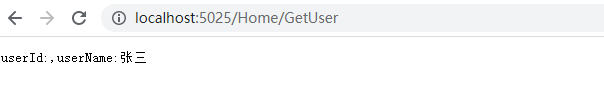

然后调用Service1的接口/Home/GetUser
.NET6接入Skywalking链路追踪完整流程

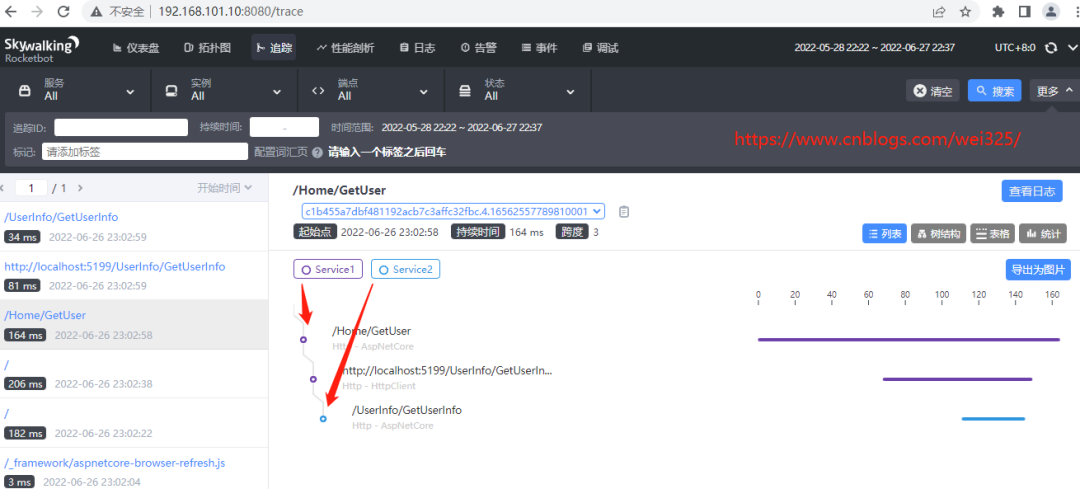

然后看链路追踪，会显示出对应的Service对应的耗时，点进去还能看到当前服务的详情和打的日志。
.NET6接入Skywalking链路追踪完整流程

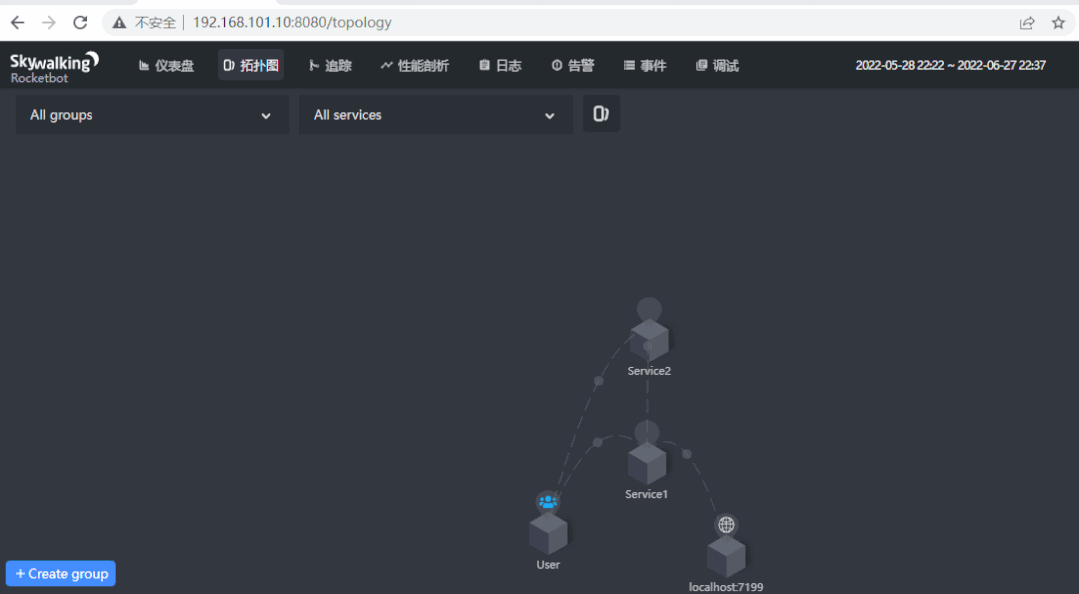

多服务的时候还能看到服务之间对应的调用关系
.NET6接入Skywalking链路追踪完整流程

四、微服务网关接入Skywalking

新建一个.NET6的Web项目，引用Nuget包

SkyAPM.Agent.AspNetCore
Ocelot

把Web项目改为Ocelot网关

首先在根目录新增ocelot.json文件

{
  "Routes": [
    {
      //转发到下游服务地址--url变量
      "DownstreamPathTemplate": "/{url}",
      //下游http协议
      "DownstreamScheme": "http",
      //负载方式，
      "LoadBalancerOptions": {
        "Type": "RoundRobin" // 轮询
      },
      "DownstreamHostAndPorts": [
        {
          "Host": "127.0.0.1",
          "Port": 5025 //服务端口
        } //可以多个，自行负载均衡

      ],
      //上游地址
      "UpstreamPathTemplate": "/T1/{url}", //网关地址--url变量   //冲突的还可以加权重Priority
      "UpstreamHttpMethod": [ "GET", "POST", "DELETE", "PUT" ]
    },
    {
      //转发到下游服务地址--url变量
      "DownstreamPathTemplate": "/{url}",
      //下游http协议
      "DownstreamScheme": "http",
      //负载方式，
      "LoadBalancerOptions": {
        "Type": "RoundRobin" // 轮询
      },
      "DownstreamHostAndPorts": [
        {
          "Host": "127.0.0.1",
          "Port": 5199 //服务端口
        } //可以多个，自行负载均衡

      ],
      //上游地址
      "UpstreamPathTemplate": "/T2/{url}", //网关地址--url变量   //冲突的还可以加权重Priority
      "UpstreamHttpMethod": [ "GET", "POST", "DELETE", "PUT" ]
    }
  ]}

然后把Program.cs修改为Ocelot网关

using Ocelot.DependencyInjection;
using Ocelot.Middleware;
using SkyApm.Utilities.DependencyInjection;

var builder = WebApplication.CreateBuilder(args);
builder.Configuration.AddJsonFile("ocelot.json", optional: false, reloadOnChange: true);//ocelotbuilder.Services.AddSkyApmExtensions(); // 添加Skywalking相关配置builder.Services.AddOcelot(); //ocelotvar app = builder.Build();


app.UseOcelot().Wait(); //ocelotapp.Run();

修改Properties下的launchSettings.json文件

{
  "iisSettings": {
    "windowsAuthentication": false,
    "anonymousAuthentication": true,
    "iisExpress": {
      "applicationUrl": "http://localhost:5127",
      "sslPort": 44306
    }
  },
  "profiles": {
    "Ocelot.Web": {
      "commandName": "Project",
      "dotnetRunMessages": true,
      "launchBrowser": true,
      "applicationUrl": "https://localhost:7019;http://localhost:5019",
      "environmentVariables": {
        "ASPNETCORE_ENVIRONMENT": "Development",
        "ASPNETCORE_HOSTINGSTARTUPASSEMBLIES": "SkyAPM.Agent.AspNetCore", //skywalking必须配置
        "SKYWALKING__SERVICENAME": "Ocelot.Web" // 必须配置，在skywalking做标识
      }
    },
    "IIS Express": {
      "commandName": "IISExpress",
      "launchBrowser": true,
      "environmentVariables": {
        "ASPNETCORE_ENVIRONMENT": "Development"
      }
    }
  }}

把skyapm.json复制过来修改一下

{
  "SkyWalking": {
    "ServiceName": "Ocelot.Web",
    "Namespace": "",
    "HeaderVersions": [
      "sw8"
    ],
    "Sampling": {
      "SamplePer3Secs": -1,
      "Percentage": -1.0
    },
    "Logging": {
      "Level": "Information",
      "FilePath": "logs\\skyapm-{Date}.log"
    },
    "Transport": {
      "Interval": 3000,
      "ProtocolVersion": "v8",
      "QueueSize": 30000,
      "BatchSize": 3000,
      "gRPC": {
        "Servers": "192.168.101.10:11800",
        "Timeout": 10000,
        "ConnectTimeout": 10000,
        "ReportTimeout": 600000,
        "Authentication": ""
      }
    }
  }}

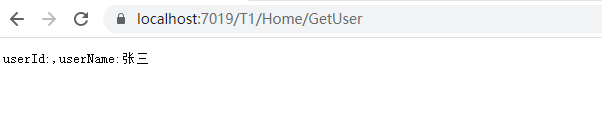

到这里就完成了，启动网关项目，Service1项目，Service2项目，访问/T1/Home/GetUser
.NET6接入Skywalking链路追踪完整流程

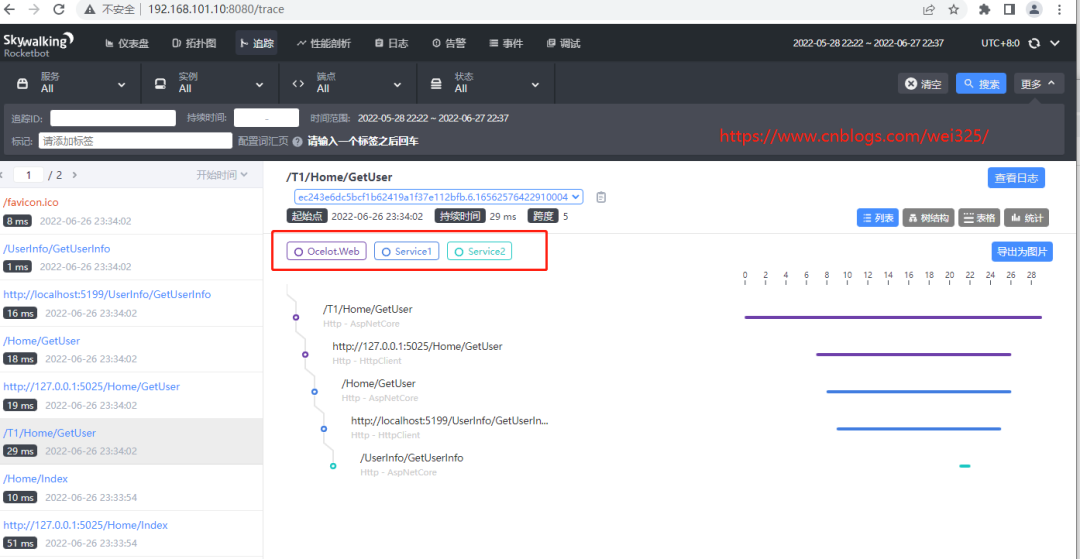

访问成功，看Skywalking追踪界面，三个站点都追踪到了
.NET6接入Skywalking链路追踪完整流程

五、配置Skywalking告警

进入容器

 docker exec -it 7c21 /bin/bash

如果报文件夹不存在就用下面的，因为版本不一样可能会不一样

 docker exec -it 7c21 /bin/sh

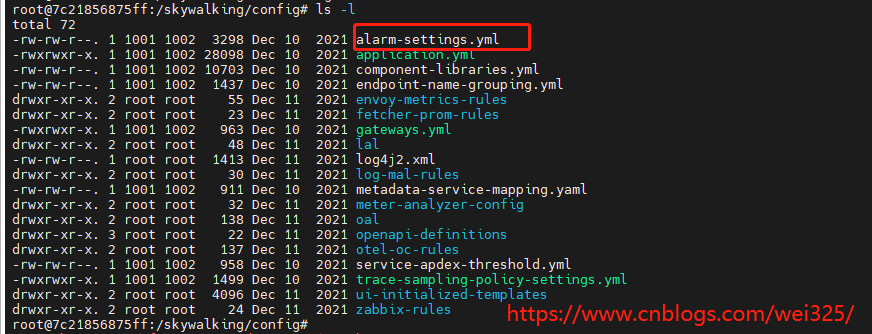

进入config目录
.NET6接入Skywalking链路追踪完整流程
配置文件规则解读

通过cat alarm-settings.yml可以查阅文件内容，如下：

# Sample alarm rules.rules:  # Rule unique name, must be ended with `_rule`.
  service_resp_time_rule:
    metrics-name: service_resp_time
    op: ">"
    threshold: 1000
    period: 10
    count: 3
    silence-period: 5
    message: Response time of service {name} is more than 1000ms in 3 minutes of last 10 minutes.
  service_sla_rule:    # Metrics value need to be long, double or int
    metrics-name: service_sla
    op: "<"
    threshold: 8000
    # The length of time to evaluate the metrics
    period: 10
    # How many times after the metrics match the condition, will trigger alarm
    count: 2
    # How many times of checks, the alarm keeps silence after alarm triggered, default as same as period.
    silence-period: 3
    message: Successful rate of service {name} is lower than 80% in 2 minutes of last 10 minutes
  service_resp_time_percentile_rule:    # Metrics value need to be long, double or int
    metrics-name: service_percentile
    op: ">"
    threshold: 1000,1000,1000,1000,1000
    period: 10
    count: 3
    silence-period: 5
    message: Percentile response time of service {name} alarm in 3 minutes of last 10 minutes, due to more than one condition of p50 > 1000, p75 > 1000, p90 > 1000, p95 > 1000, p99 > 1000
  service_instance_resp_time_rule:
    metrics-name: service_instance_resp_time
    op: ">"
    threshold: 1000
    period: 10
    count: 2
    silence-period: 5
    message: Response time of service instance {name} is more than 1000ms in 2 minutes of last 10 minutes
  database_access_resp_time_rule:
    metrics-name: database_access_resp_time
    threshold: 1000
    op: ">"
    period: 10
    count: 2
    message: Response time of database access {name} is more than 1000ms in 2 minutes of last 10 minutes
  endpoint_relation_resp_time_rule:
    metrics-name: endpoint_relation_resp_time
    threshold: 1000
    op: ">"
    period: 10
    count: 2
    message: Response time of endpoint relation {name} is more than 1000ms in 2 minutes of last 10 minutes#  Active endpoint related metrics alarm will cost more memory than service and service instance metrics alarm.#  Because the number of endpoint is much more than service and instance.##  endpoint_avg_rule:#    metrics-name: endpoint_avg#    op: ">"#    threshold: 1000#    period: 10#    count: 2#    silence-period: 5#    message: Response time of endpoint {name} is more than 1000ms in 2 minutes of last 10 minuteswebhooks:#  - http://127.0.0.1/notify/#  - http://127.0.0.1/go-wechat/

规则常用指标解读：
rule name：规则名称，必须唯一，必须以 _rule结尾；
metrics name：oal(Observability Analysis Language)脚本中的度量名；名称在SkyWalking后端服务中已经定义，进入容器skywalking-oap之后，进入如下目录就可以找到。

include names：本规则告警生效的实体名称，如服务名，终端名；
exclude-names：将此规则作用于不匹配的实体名称上，如服务名，终端名；
threshold：阈值，可以是一个数组，即可以配置多个值；
op：操作符, 可以设定 >, <, =；
period：多久检查一次当前的指标数据是否符合告警规则；以分钟为单位
count：超过阈值条件，达到count次数，触发告警；
silence period：在同一个周期，指定的silence period时间内，忽略相同的告警消息；
更多告警规则详情，请参照这个地址：

https://github.com/apache/skywalking/blob/master/docs/en/setup/backend/backend-alarm.md

修改告警规则

rules:
	service_sal_rule:
		# 指定指标名称
    	metrics-name: service_sal
    	# 小于
    	op: "<"
    	# 指定阈值
    	threshold: 8000
    	# 每10分钟检测告警该规则
    	period: 10
    	# 触发2次规则就告警
    	count: 2
    	# 设置三分钟内容相同告警，不重复告警
    	silence-period: 3
    	# 配置告警信息
    	message: Successful rate of service {name} is lower than 80% in 2 minutes of last 10 minutes

概要：服务成功率在过去2分钟内低于80%

告警API编写

这个本质还是SkyWalking根据规则进行检查，如果符合规则条件，就通过WebHook、gRPCHook、WeChat Hook、Dingtalk Hook、Feishu Hook等方式进行消息通知；接收到告警数据信息之后，可以自行处理消息。这里为了方便，就采用WebHook的方式进行演示，即触发告警条件之后，SkyWalking会调用配置的WebHook 接口，并传递对应的告警信

定义数据模型

public class AlarmMsg{
    public int scopeId { get; set; }
    public string? scope { get; set; }
    public string? name { get; set; }
    public string? id0 { get; set; }
    public string? id1 { get; set; }
    public string? ruleName { get; set; }
    public string? alarmMessage { get; set; }
}

定义WebHook调用API，这里在Service1下的HomeController里加接口接收告警信息

 		/// <summary>
        /// 故意报错测试告警
        /// </summary>
        /// <returns></returns>
        /// <exception cref="Exception"></exception>
        public  string Error()
        {            //故意报错
            throw new Exception($"出错啦:{DateTime.Now}");
        }        /// <summary>
        /// 告警
        /// </summary>
        /// <param name="msgs"></param>
        [HttpPost]
        public void AlarmMsg([FromBody]List<AlarmMsg>List<AlarmMsg> msgs)
        {           string msg = $"{DateTime.Now},触发告警：";
            msg += msgs.FirstOrDefault()?.alarmMessage;
            Console.WriteLine(msg);           //todo 发邮件或发短信
        }

配置webkook

webhooks:
- http://192.168.101.9:5025/Home/AlarmMsg

重启 Skywalking-oap服务

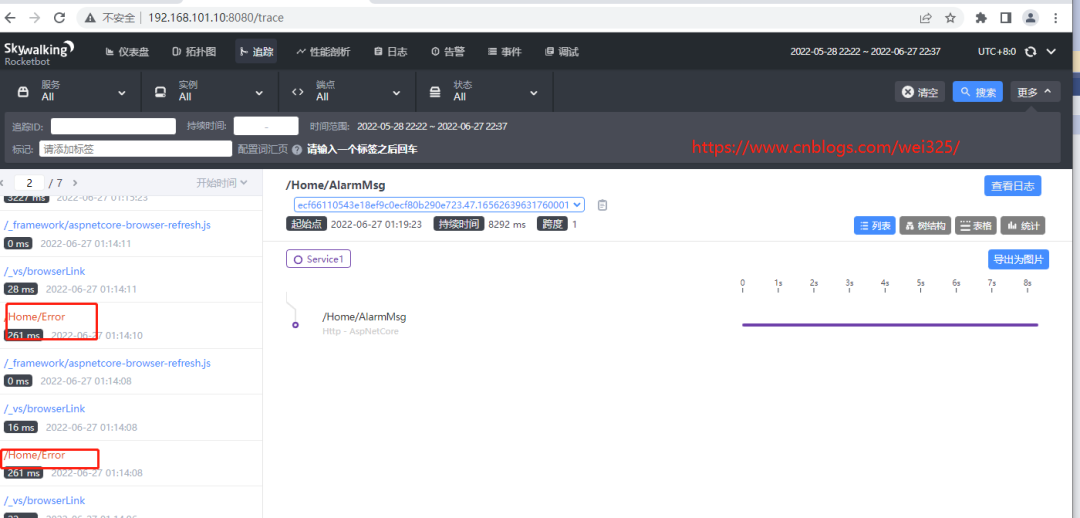

请求几次/Home/Error产生错误请求
.NET6接入Skywalking链路追踪完整流程

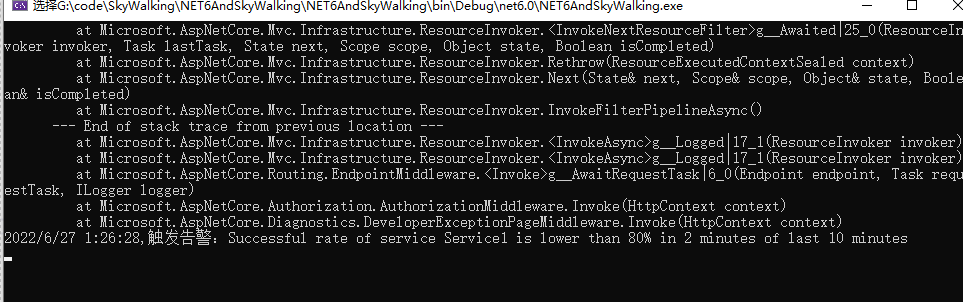

等待告警webhook调用
.NET6接入Skywalking链路追踪完整流程
到这里，告警据完成了。

六、Skywalking无入侵原理解密

为什么要在launchSettings.json文件里面加SkyAPM.Agent.AspNetCore呢，为什么加了就可以了呢?
.NET6接入Skywalking链路追踪完整流程
其实用的是.NET Core框架里面的扩展，它是怎做到的呢，举个例子

在Service1做测试，建一个CustomHostingStartup.cs

namespace NET6AndSkyWalking.Models
{    /// <summary>
    /// 必须实现IHostingStartup 接口
    /// 必须标记HostingStartup特性
    /// 发生在HostBuild时候，IOC容器初始化之前，无侵入式扩展
    /// </summary>
    public class CustomHostingStartup : IHostingStartup
    {
        public void Configure(IWebHostBuilder builder)
        {
            Console.WriteLine("自定义扩展执行...");            //拿到IWebHostBuilder,一切都可做
        }
    }
}

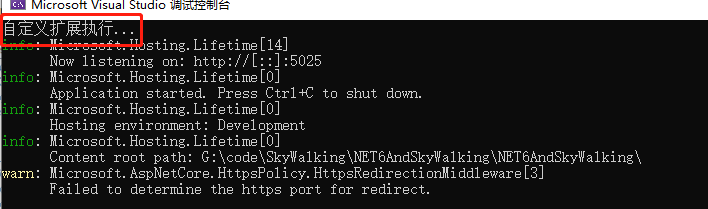

启动Service1,可以看到新增的扩展打印了
.NET6接入Skywalking链路追踪完整流程
如果这个扩展是在其他类库呢？

新建一个Common类库，把刚才的类移到Common类库，然后Service添加对Common的引用。

这时候就要修改launchsettings.json文件，加入Common的程序集了
.NET6接入Skywalking链路追踪完整流程

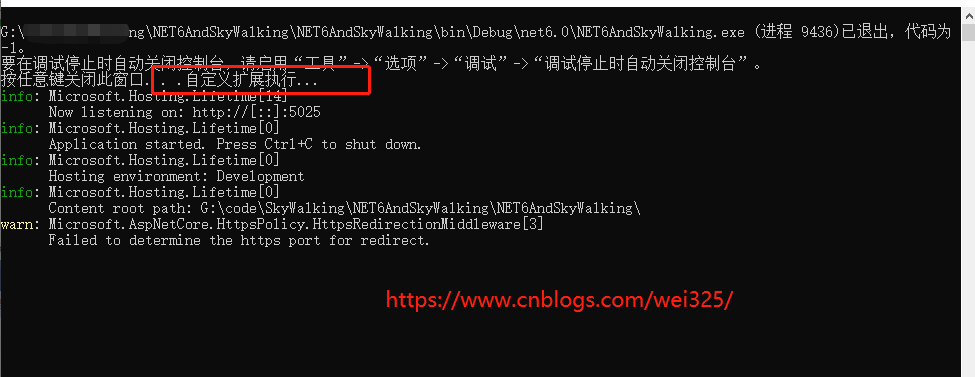

启动Service1,成功执行
.NET6接入Skywalking链路追踪完整流程
同样的道理，通过查看源码可以看到，SkyAPM.Agent.AspNetCore组件里面也有这样的一个类，把Skywalking的代码无侵入扩展进来了。

演示源码：https://github.com/weixiaolong325/NET6AndSkyWalking

本文作者：包子wxl信息来源：cnblogs.com 包子wxl所属分类：.NET

董川民

Life is like a box of chocolates,you never know what you're going to get.
ChongQing Movie Motorcycle Website
