如何让 WPF 程序更好地适配 UI 自动化

Windows 中很早就内置了 UI 自动化机制（UIAutomation 从 Windows XP SP3 就开始提供了），WPF 第一个版本开始也提供了 UI 自动化的支持。所以按道理说如果你使用了 WPF，那么你的 UI 做准备好了随时可被自动化的准备。.

虽说 WPF 支持不错，但我还是有几点需要说明一下：

1. 这里我说的是“UI 自动化”，而不是“UI 自动化测试”；前者比后者范围更广泛，因为前者除了能用来做 UI 自动化测试之外，还能同时应用于读屏软件，为残障人士提供方便。

2. WPF 从机制层面提供了 UI 自动化的支持，但架不住很多不了解相关机制的人意外改坏，所以本文还是很有必要说一说的。

接下来，我会从下面几个方面来说，只谈及使用层面，不深入到原理层面。

WPF 自带的 UI 自动化

为了方便演示，我使用 Visual Studio 自带的模板创建一个默认的 WPF 应用程序，我会不断修改这个程序，然后用我自己写的 UI 自动化测试软件来验证它的自动化适配效果。

哪些控件自带完整的 UI 自动化

Windows 上

额外的，在新的 Windows 系统（或者 UWP/WinUI 程序里）还存在另外两种支持 UI 自动化的全新控件类型：

不过从实际测试情况来看，微软自家都已经不用这两种特殊控件了，而是使用前面那些常用控件的组合来替代这两个特殊的控件。

WPF 自带控件的支持情况

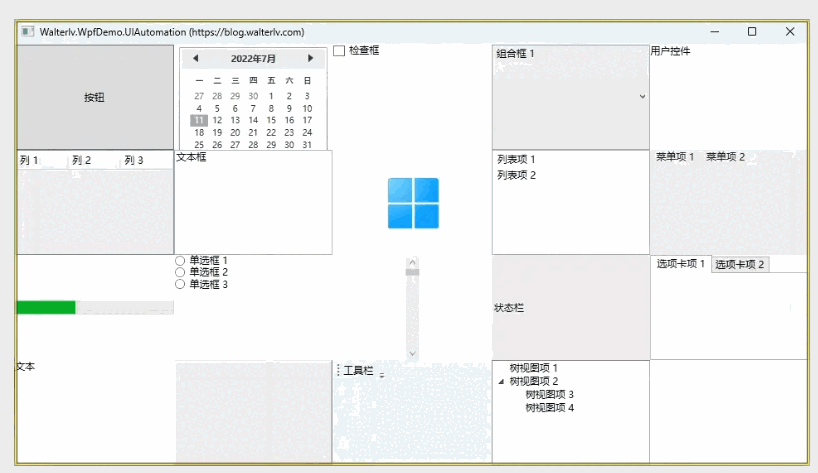

为了直观地看到 WPF 每个自带控件对 UI 自动化的支持情况，我给刚刚创建的 WPF 程序添加了各种常见控件，然后用自己写的 UI 自动化测试软件捕获一下这个窗口。

可以发现，WPF 自带控件给 UI 自动化正确暴露了各种需要的控件。至少，给盲人用的读屏软件能准确读出所有控件的文字描述。

下面是这个直观的捕获视频：

具体来说，WPF 默认情况下有这些特点：

1. 所有可交互的控件，其整体可被捕获，而且各个可被交互的部分也可以分别被捕获（例如日历和内部按钮，树和内部的项，滚动条和内部按钮等）。

2. 控件中变化的文字部分，也正确暴露给了 UI 自动化（例如按钮内的文本，列表项文本，菜单项等）。

3. 容器与布局类的控件并没有暴露给 UI 自动化（例如 Grid、StackPanel、Border 等，并没有出现在自动化测试中）。

4. 用户控件（UserControl）暴露给了 UI 自动化。

默认情况下 WPF 属性与 UI 自动化属性的对应关系

也许有人知道，WPF 有自动化相关的一套 API 用来适配 UI 自动化的。是一套附加属性，UIAutomationProperties.Xxx 这样的。比如：

• AutomationProperties.AutomationId

• AutomationProperties.Name

• 还有更多……

但我们在编写控件的时候，其实并不需要主动、直接地去设置这些属性。虽然没有为这些附加属性设置值，但在暴露相关属性给 UI 自动化时，已经暴露了其他有用的属性。

比如：

• 如果你设置了控件的名称 x:Name="WalterlvDemoButton"，那么 UI 自动化在捕获到此控件后，其自动化 Id 就是 WalterlvDemoButton 了。

• 如果你设置了控件的内容（例如按钮/复选框/单选框/列表项的 Content，例如菜单项/选项卡的 Header），那么 UI 自动化在捕获到此控件后，其自动化 Name 就是对应指定的这些属性。

• 而且即使你没有任何设置，自动化 Class 名称就是控件的类名，IsEnabled 就对应了控件自身的 IsEnabled，IsVisible 也对应了控件自身的 IsVisible。

在有了以上那么多特点作为保底的情况下，好好善用这些自带控件，做控件布局以及调整样式的时候正确按照控件原有的属性含义来做，是不需要专门针对 UI 自动化做任何适配的。然而，实际情况却并不是这样……

哪些情况会破坏 WPF 的 UI 自动化

很多时候，我们在写代码时，可能太过于关注最终做成了什么样子，而忽略了控件原本的层次结构和属性含义，这就可能导致我们的程序暴露给 UI 自动化测试的控件和层次结构十分诡异，甚至不可读。

下面，我列举几个例子：

1. 本来给按钮（Button）设置文本属性用的是 Content 属性，但某天想做很特别的样式，单独在模板（Template）里面写死了文本，而没有直接设置按钮的 Content 属性。这样 UI 自动化软件抓取此按钮的时候，就不知道这个按钮到底是做什么功能的按钮了，会抓到一个没有文本描述的按钮。

2. 列表或树绑定了一个源（ItemsSource），而这个源集合中的每一个项都是 ViewModel 中的一项（例如 Walterlv.Demo.DemoItem 类型），这个类型没有重写 ToString 方法，于是列表项暴露给 UI 自动化的名称将是重复的毫无意义的字符串（例如都是 Walterlv.Demo.DemoItem）。

3. 有些按钮或列表项没有任何文字描述，它们是完全由图像构成的控件。如果这个按钮还没有指定名称的话，那就跟任何其他同类按钮没有区分度了；而列表类控件在这种情况下基本无法暴露任何有用的信息。

4. 有些控件明明是想做成可交互的，却偏偏用 Grid、Border 这种布局或装饰控件来做样式，最后用 MouseDown 这样的通用事件来做交互。这基本上等同于放弃了自带控件的所有 UI 自动化的支持。

5. 自己做非常复杂的可交互控件（例如自己做一个画布），它继承自非常底层的 FrameworkElement。虽然这个控件指定了控件样式和模板，但它已经没有对 UI 自动化暴露任何有用的信息了。

后面的 4 和 5 两种，UI 自动化甚至都无法捕获到这样的控件。毕竟 WPF 默认也不太好将全部控件暴露给 UI 自动化，否则对 UI 自动化测试软件或读屏软件来说，将面临着如 WPF 可视化树般复杂和庞大的 UI 自动化树。

WPF 适配 UI 自动化的最佳实践

在了解到 WPF UI 自动化的已有特点后，我们将以上的坑点一个个击破，就是我们推荐的最佳实践。

1. 尽量保留 WPF 自带的 UI 自动化机制，避免对样式和模板做过于复杂的定制，如果要做，则尽可能使用现成常用的属性，而不是自己定义新属性（例如用好 Content 而不是定义一个新的 TitleText 之类的）。

2. 如果某个 ViewModel 集合会被绑定到 UI 列表或树中，这个 ViewModel 应该重写 ToString() 方法，返回对用户可读的有用的信息（不要像控制台输出一样一股脑把所有属性打印出来）。

3. 如果某个按钮或图像没有任何文本描述，请为其设置 x:Name 属性以增加一个唯一的 Id；更好地，可以设置 AutomationProperties.Name 附加属性指定一个友好的名称供视觉障碍人士阅读。

4. 如果没有文字描述的按钮或图像在列表中，请为其设置 AutomationProperties.Id 属性绑定一个能区分彼此的信息作为唯一 Id，然后设置 AutomationProperties.Name 附加属性指定一个友好的名称供视觉障碍人士阅读。

5. 尽量使用通用控件来做控件对应的交互（例如像一个按钮那就用按钮，像一个组合框那就用组合框），而不是使用 Grid、Border 等用来布局或装饰的控件来随意处理。

6. 如果一定要做特别的控件交互（没有任何现有控件可以代表这个交互方式），那么充分利用用户控件（UserControl）会自动暴露给 UI 自动化的特点，做一个用户控件。相反地，如果你用用户控件仅仅只是为了拆分代码，就应该为此控件重写 OnCreateAutomationPeer 方法，返回 null 避免这个控件出现在 UI 自动化层级当中。

7. 如果还希望特别交互的控件被复用（不适合用 UserControl），那么你需要为这个控件重写 OnCreateAutomationPeer 方法，返回一个合适的 AutomationPeer 的实例。

// 对于上述第 6 点，应该为用户控件重写此方法。
protected override AutomationPeer? OnCreateAutomationPeer()
{
    return null;
}
public class WalterlvDemoControl : FrameworkElement
{
    // 对于上述第 7 点，应该为用户控件重写此方法。
    protected override AutomationPeer? OnCreateAutomationPeer()
    {
        return new WalterlvDemoAutomationPeer(this);
    }
}

// 自定义的 AutomationPeer。只需要继承自 FrameworkElementAutomationPeer 就可自动拥有大量现成自动化属性的支持。
public class WalterlvDemoAutomationPeer : FrameworkElementAutomationPeer
{
    public WalterlvDemoAutomationPeer(WalterlvDemoControl demo) : base(demo)
    {
    }

    // 在 AutomationControlType 里找一个最能反应你所写控件交互类型的类型，
    // 准确返回类型可以让 UI 自动化软件针对性地做一些自动化操作（例如按钮的点击），
    // 如果找不到类似的就说明是全新种类的控件，应返回 Custom。
    protected override AutomationControlType GetAutomationControlTypeCore()
    {
        return AutomationControlType.Custom;
    }

    // 针对上面返回的类型，这里给一个本地化的控件类型名。
    protected override string GetLocalizedControlTypeCore()
    {
        return "吕毅的示例控件";
    }

    // 这里的文字就类似于按钮的 Content 属性一样，是给用户“看”的，可被读屏软件读出。
    // 你可以考虑返回你某个自定义属性的值或某些自定义属性组合的值，而这个值最能向用户反映此控件当前的状态。
    protected override string GetNameCore()
    {
        return "吕毅在 https://blog.walterlv.com 中展示的博客文本。";
    }
}
