前言：下面的文章，我将会以几个很简单的步骤，来演示一下通过CAD图纸转换为XAML代码文件的方法，供大佬们参考。

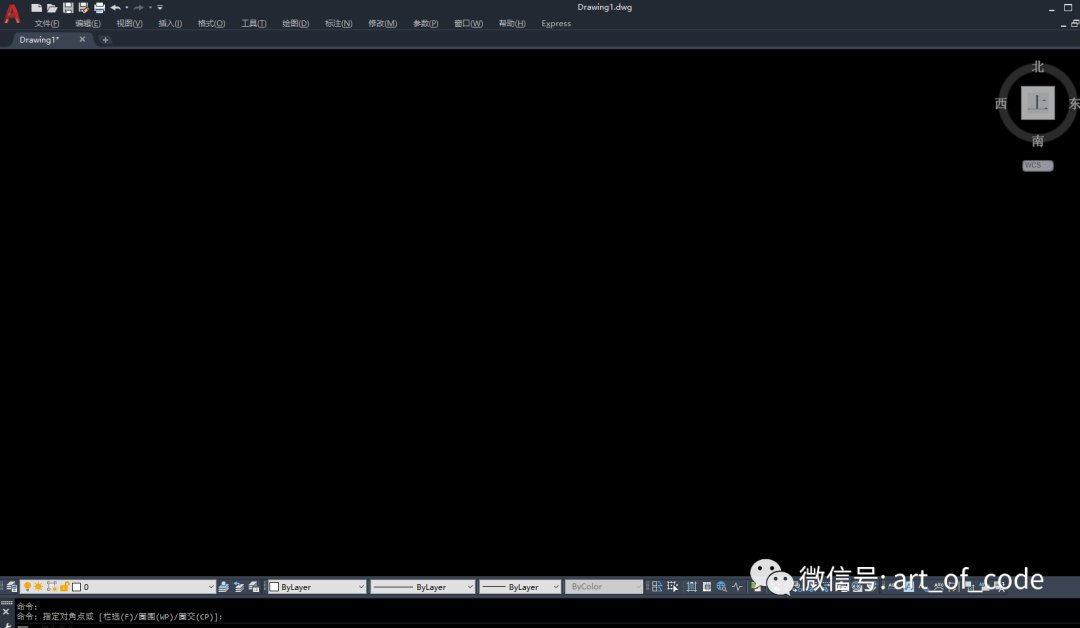

一、为了演示一个简单的操作，我此处先打开一个空白的CAD，等下用来进行绘制点内容使用。.
二、自定义随便绘制点东西，此处包括了三个矩形，三个圆，一个椭圆，以及一个螺旋图案，还有一行文字，当作测试使用。

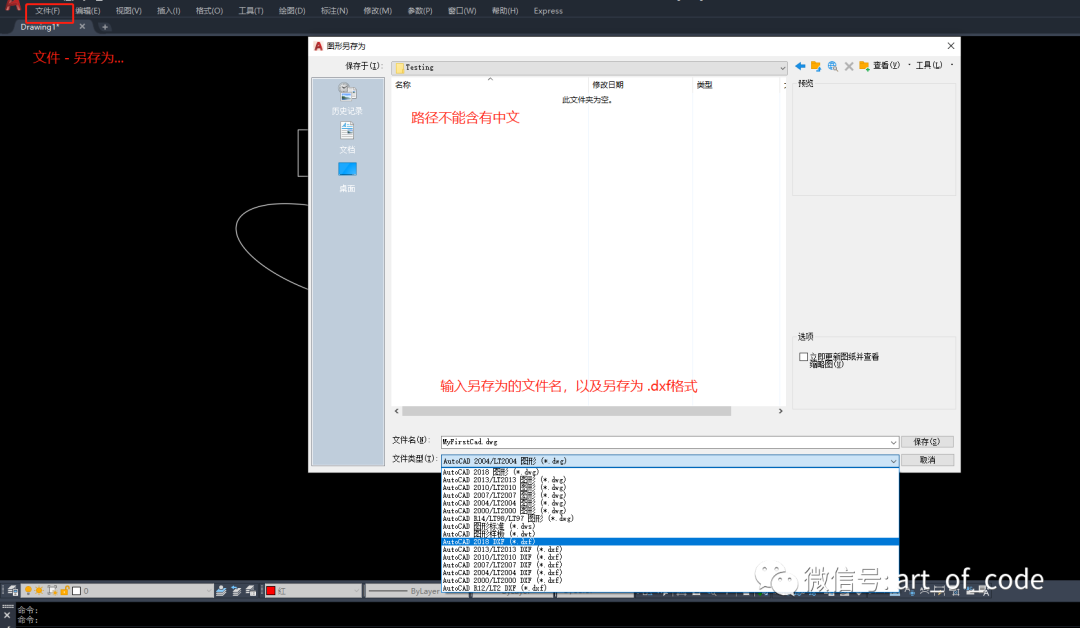

三、绘制完成以后(正常使用，可能是打开cad图纸以后，直接进行这一步)，选择 文件 -> 另存为，将图纸另存为.dxf格式的文件，供后续的AI工具进行打开。

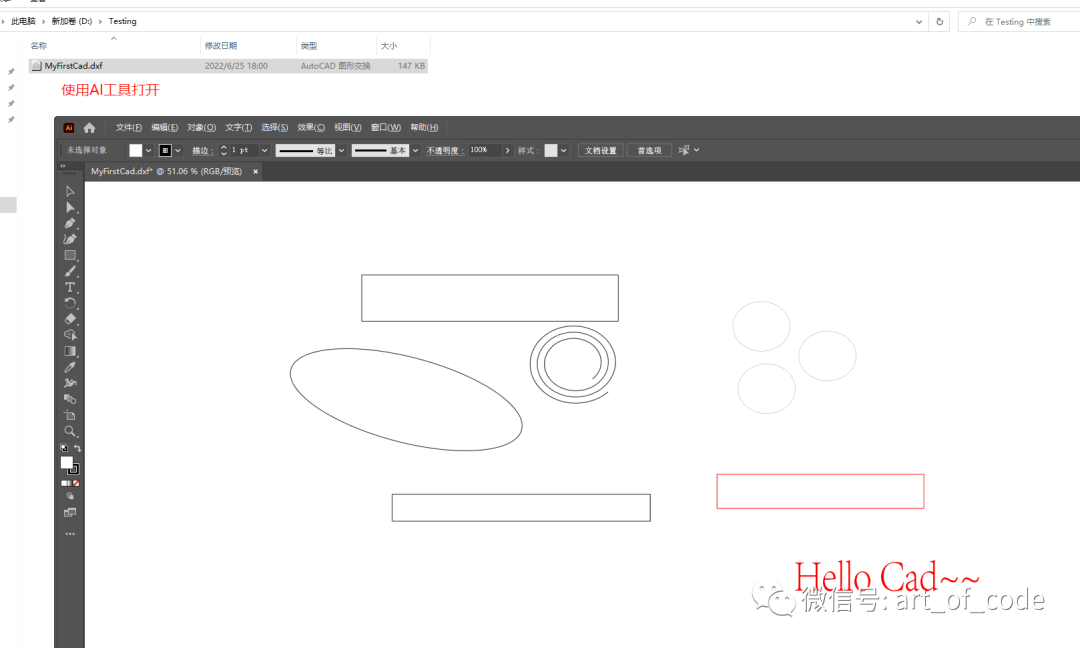

四、使用AI工具进行打开.dxf文件
【备注】此处打开时候由于设置了边界全部显示为1px，所以三个圆变细了，请无视这个细节。

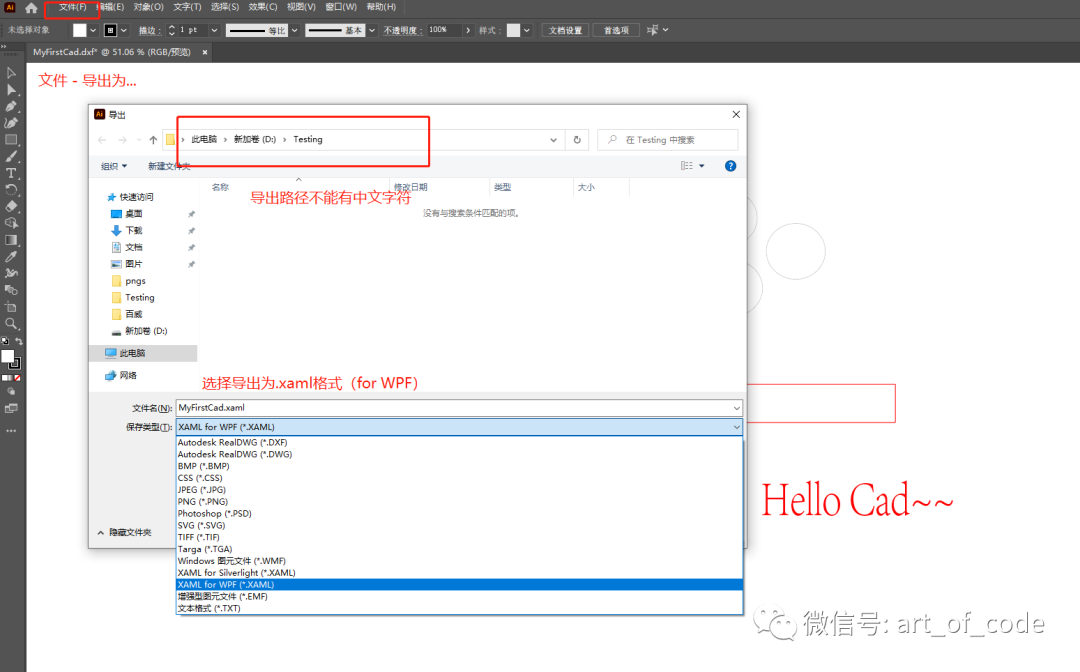

五、AI工具打开以后，选择 文件- 导出为.xaml格式。正常情况下可以导出为silverlight和wpf两种，此处咱们选择导出为wpf支持的xaml格式。
【备注】AI导出的路径不能有中文，否则可能导出会不成功。

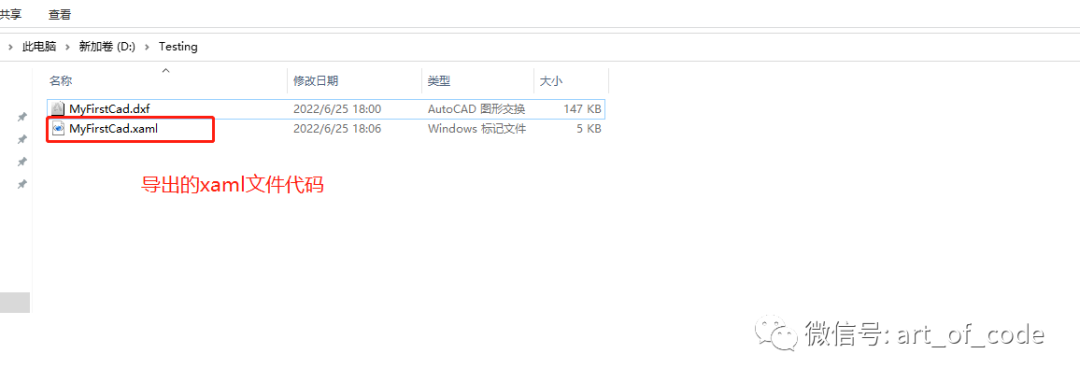

六、导出成功以后，在导出目录下，可以看到生成了一个.xaml格式的代码文件。

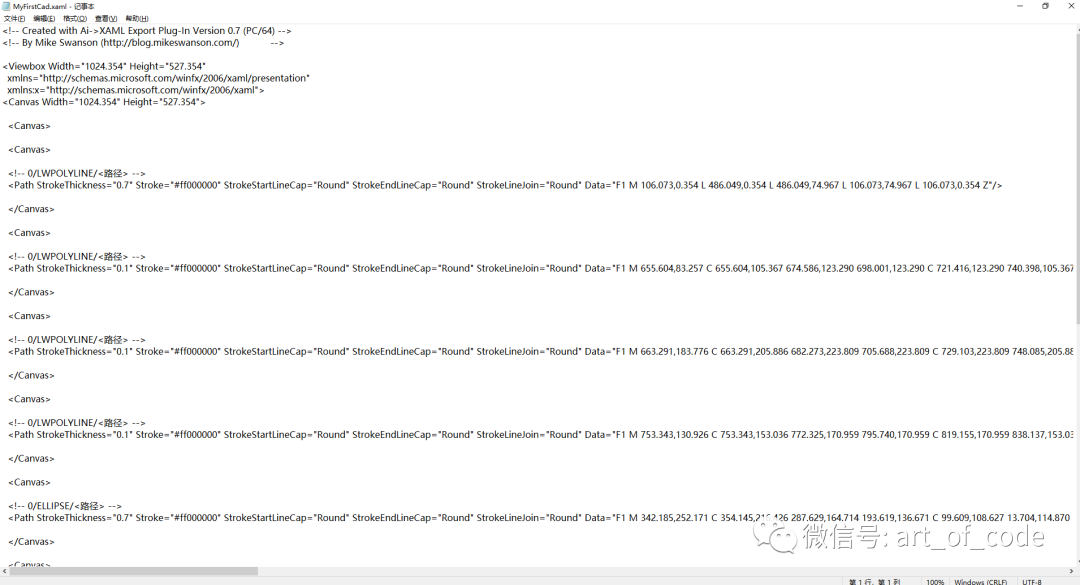

七、用文本文件打开瞅一眼，可以看到熟悉的xaml标签代码，它由<viewbox/>控件包含，所以也可以直接用它来制作用户控件使用等等，大佬们可以自行发挥。

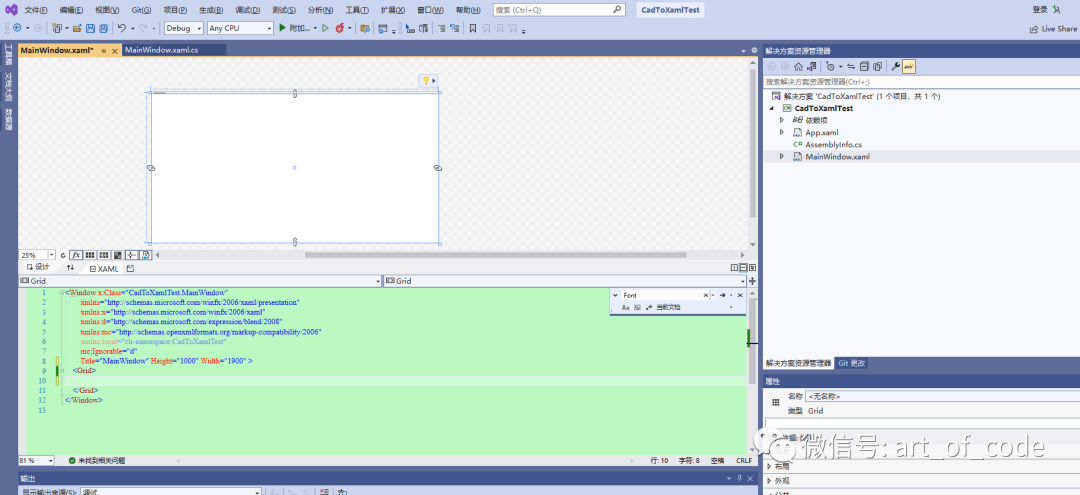

八、新建一个WPF项目，目前主窗体没有任何元素，用于后续测试生成的xaml代码是不是可以使用。

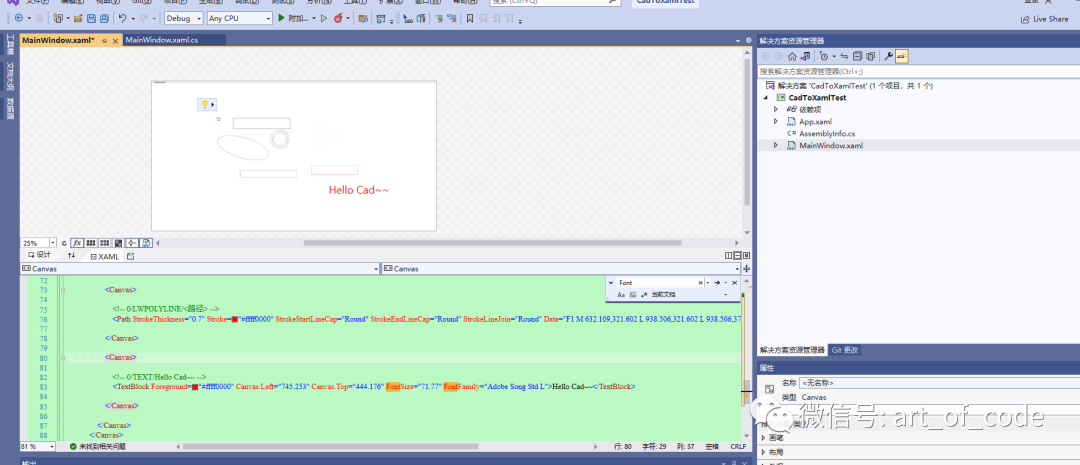

九、将导出的xaml代码文件的代码，全部复制到主窗体下，可以看到主窗体设计器自动展示了元素的效果。与CAD图纸上的基本一致。

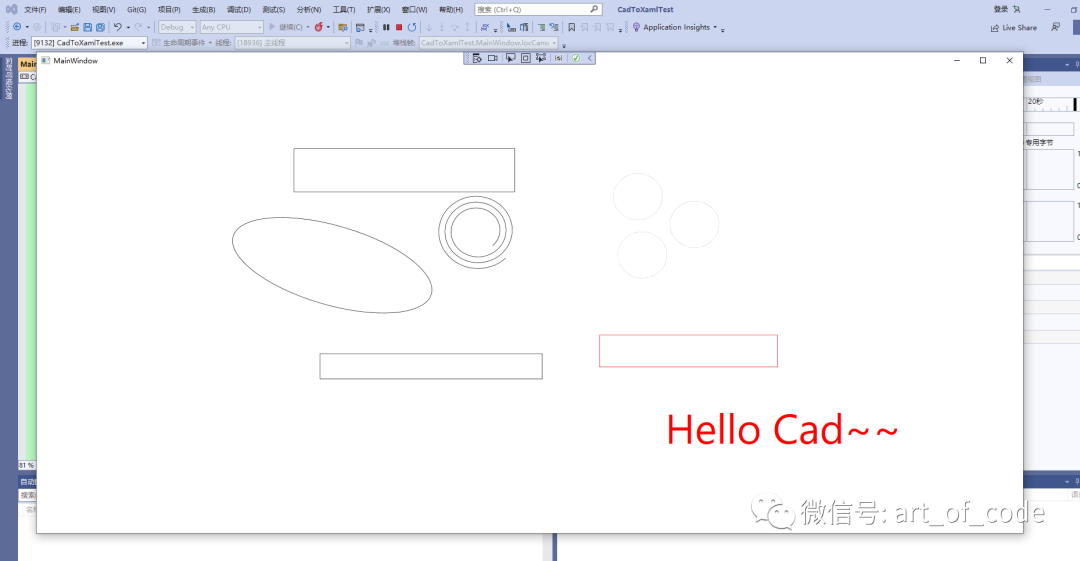

十、咱们运行一下程序，看看启动以后的效果，如下图所示，说明导出的代码是可以直接使用的，并且符合预期。
十一、对于AI工具没有导出WPF选项的，需要添加一个插件。插件下载地址：http://mikeswanson.com/xamlexport/

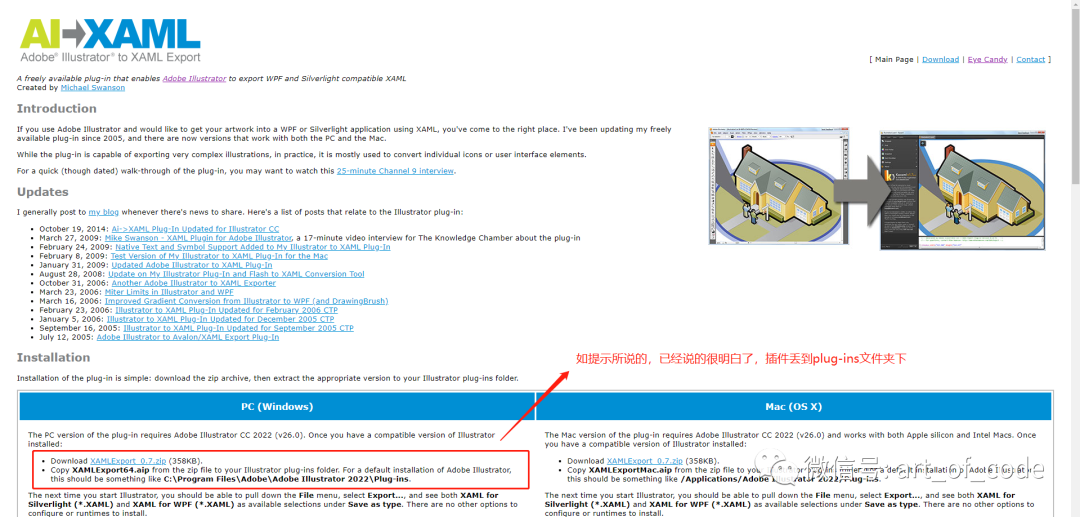

下载地址打开以后的页面，如下图所示，已经提示了很详细的使用方法了，参照提示信息进行放置插件即可。

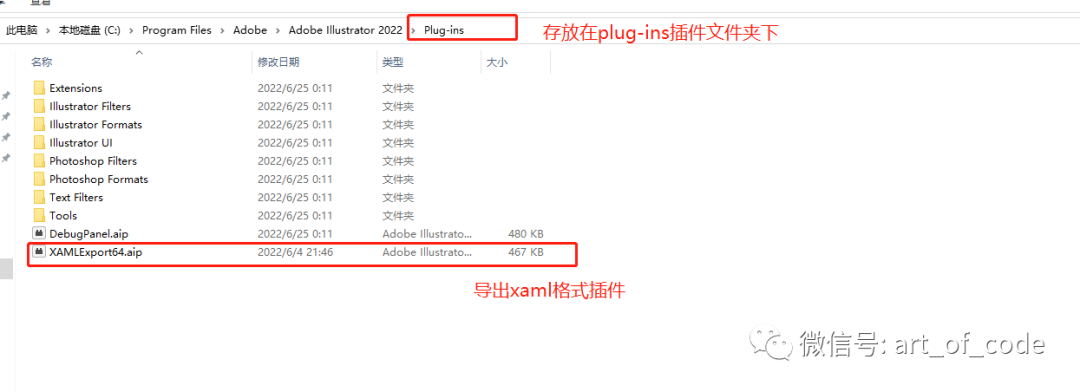

十二、下载的插件，解压以后会有两个aip文件，一个是MAC系统支持的，另一个是Windows系统支持的，如下图所示，存放到AI工具的安装目录下的plug-ins文件夹下即可。
【备注】AI安装的如果是破解版、或者不是默认安装路径，有可能会识别插件不成功，比如说在打开AI程序的时候，可能提示 "ai载入增效工具时失败"之类的。
以上就是该文章的全部内容，感谢各位大佬捧场。祝大佬们撸码愉快~~
