.NET 微服务实践-快速搭建微服务架构

微服务说起来高大尚，实际撸一遍来试试看，用现在比较常用的微服务框架，Consul 和 Ocelote 做一个 Demo，一起来试试吧！

说在前面的话

准备好环境，拉取源代码，按照每个章节中的【实践操作】进行操作，即可搭建起来，已经测试通过。.

不想把篇幅拉太长，且此文实践为主，如果对微服务没有理论基础，建议先阅读其他博主的微服务理论，再食用本文，效果更佳~

如有解释不当或错误的地方，欢迎各位大佬加以斧正！之后要是有空，后续会容器化部署上云服务器，把部署过程剪一个视频出来。

环境准备（Windows 版）

• Windows 系统

• 源代码：https://gitee.com/yi_zihao/micservice 或 Github https://github.com/OrzCoCo-Y/MicService.Net

• Consul 安装包：https://www.consul.io/downloads

• Nginx：https://nginx.org/en/download.html

• Apipost 或者 PostMan

• Visual Studio 2019：Demo 用的.Net Core 3.1，能跑起来就行

• （建议安装）控制台终端：https://docs.microsoft.com/zh-cn/windows/terminal/install

• 修改 Hosts 文件，单机跑 Consul 集群，解决 Ocelot 在请求下发时，出现识别不到主机错误，此错误的原因是服务实例和 Consul 在同一台电脑上时，Ocelot 会将请求下发至对应的 HostName , 在不同电脑上则返回服务所在电脑的 ipAddress.

具体参考这位博主的分享：

https://www.cnblogs.com/citycomputing/p/12070909.html

Windows 单体部署架构

• 用户发送请求至网关地址，网关对此次请求做请求转发，转发的策略及配置规则在 Ocelot 项目中，指定一个 configuration.json 的配置文件，在宿主机创建 IConfiguration 时，将配置 json 文件作为键值对给 Ocelot 做配置使用

• 一开始，用户在授权中心获取 Token

• 从 ocelot 源代码可以看到 FileRoute 定义了 Ocelot 的基本配置

• 上游的请求（upstream），在网关中，根据路由匹配规则（Routes），转发到下游地址（downstream）

• 下游地址便是服务地址，那网关如何知道将请求转发到哪个服务呢，这里便用上了 Consul 的服务注册与发现，当然不仅仅只集成 Consul，Consul 只是选择之一。

• 请求在经过网关时，使用了 Polly 的弹性故障处理框架，加了一层自定义缓存。

• 身份认证下放至服务实例，未在网关层加验证以上便是简易的微服务 Demo 框架介绍，下边开始拉取项目实践吧！

以上便是简易的微服务 Demo 框架介绍，下边开始拉取项目实践吧！

服务发现

启动并创建 Consul 集群

简单来说，各个业务服务实例注册在 Consul 这个平台的节点中，各个节点分享注册信息，一起组合成为一个集群。

每个节点分为客户端模式与服务端模式，其区别就是，服务端会存储各个节点的数据，客户端则所有注册到该节点的服务信息，都会转发至其他服务端节点，本身不存储这些信息。

也是由此原因，客户端模式的节点数量是不限制的，服务端模式节点则会控制数据。

raft 是一种选举的算法，用来实现微服务 CAP 中的分布式一致性，上图的 Server 模式带星的则为选举出来的 Lead，可以自行了解一下

模拟动画，辅助理解 raft：http://thesecretlivesofdata.com/raft/ Consul 配置详解：https://www.cnblogs.com/sunsky303/p/9209024.html

实践操作

准备 Consul 配置文件，源代码根目录下已经上传

• 启动 Consul 有两种方式，比如纯命令行启动、按照配置文件启动

• 因为是单机部署，所以此处为：配置文件指定了每个 Consul 实例的端口，按照配置文件结合命令进行启动

// Windows 终端
 -- 进入Consul解压目录
 cd D:\Consul
 -- 服务端模式
.\consul.exe agent -server -bootstrap-expect=3 -data-dir=d:\consultmp\data-dir1 -config-file=D:\Consul\config\8500.json -node=server1 -bind='127.0.0.1' -client='0.0.0.0' -ui
.\consul.exe agent -server -data-dir=d:\consultmp\data-dir2 -config-file=D:\Consul\config\9500.json -node=server2 -bind='127.0.0.1' -client='0.0.0.0' -join='127.0.0.1:8301' -ui
.\consul.exe agent -server -data-dir=d:\consultmp\data-dir3 -config-file=D:\Consul\config\10500.json -node=server3 -bind='127.0.0.1' -client='0.0.0.0' -join='127.0.0.1:8301' -ui
 -- 客户端模式
 .\consul.exe agent -data-dir=d:\consultmp\data-dir4 -config-file=D:\Consul\config\11500.json -node=client1 -bind='127.0.0.1' -join='127.0.0.1:8301' -client='0.0.0.0' -ui

下载 Consul 应用程序之后，存放在指定文件夹，分别启动服务端模式和客户端模式的节点，组成 Consul 集群

启动集群之后可以分别打开

• 127.0.0.1:8500

• 127.0.0.1:9500

• 127.0.0.1:10500

• 127.0.0.1:11500

可以看到 Consul 的自带的 ui 界面，启动命令中的 -ui 开启此界面

至此，Consul 集群搭建完成，接下来用 Nginx 为集群做请求负载均衡。

Nginx 使用如下配置

worker_processes  1;

events {
    worker_connections  1024;
}


http {
    include       mime.types;
    default_type  application/octet-stream;
    sendfile        on;
    keepalive_timeout  65;

    upstream ConsulNginx {
        server localhost:8500;
        server localhost:9500;
        server localhost:10500;
        server localhost:11500;
    }

    server {
        listen       8080;
        server_name  localhost;

        location / {
           proxy_pass http://ConsulNginx;
        }
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
    }
}

进入 Nginx 安装目录，使用 start nginx 命令

Nginx 启动成功，则进入 http://localhost:8080/即可看到 Consul 的 UI 界面

业务服务启动与注册到 Consul

准备一个业务服务程序，实际开发中可以为商品服务，订单服务，支付服务等等，服务中在调用 Consul 提供的方法注册在其节点中之后，业务服务需要抛出一个简易的可以返回当前状态的接口，用作健康检查。

此 Demo 使用一个简易的用户服务做演示，其中包含了受保护的资源、可匿名访问的资源，健康检查则是一个打印当前日期的接口。

实践操作

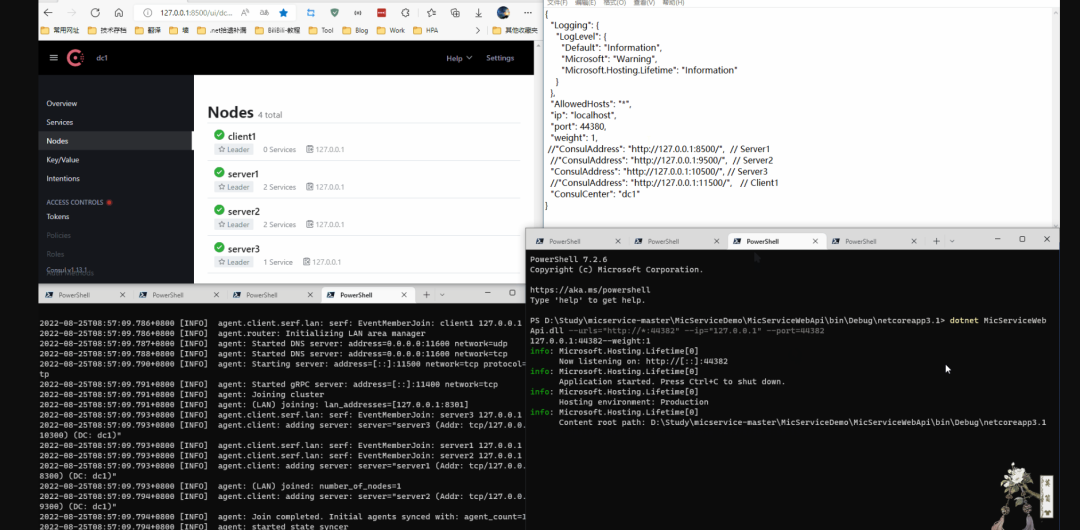

服务实例注册到 Consul 节点中，Appsettings.json 文件中的 ConsulAddress 对应注册到某个 Consul 节点

.NET 微服务实践-快速搭建微服务架构

// 启动webapi
-- Windows 终端
 -- 进入指定文件夹,自行修改文件路径，生成路径
 cd D:\Study\micservice-master\MicServiceDemo\MicServiceWebApi\bin\Debug\netcoreapp3.1

 -- 微服务Api，可以是用户服务，产品服务等待
 dotnet MicServiceWebApi.dll --urls="http://*:44380" --ip="127.0.0.1" --port=44380
 dotnet MicServiceWebApi.dll --urls="http://*:44381" --ip="127.0.0.1" --port=44381
 dotnet MicServiceWebApi.dll --urls="http://*:44382" --ip="127.0.0.1" --port=44382
 dotnet MicServiceWebApi.dll --urls="http://*:44383" --ip="127.0.0.1" --port=44383

注册至服务 Conul 节点，当然可以直接用 ConsulNginx 8080 端口进行注册，此处是为了注册至每个节点而这样处理

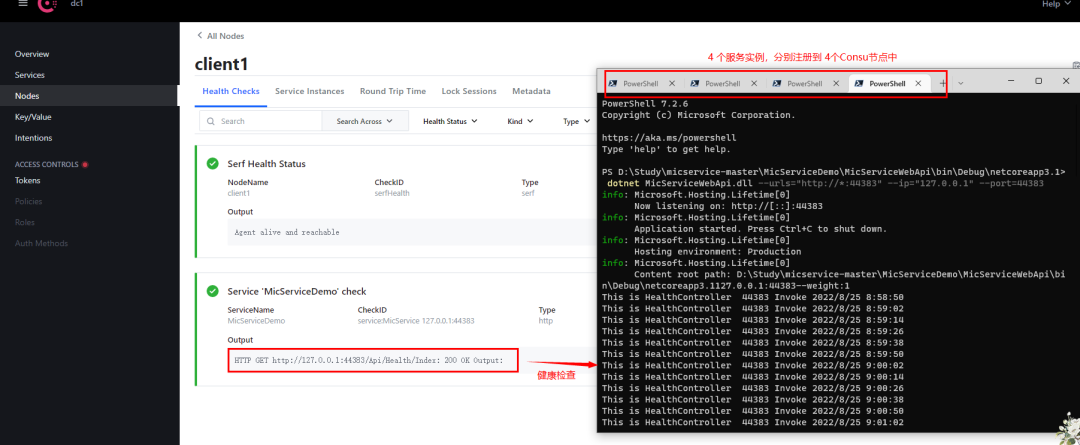

在此，启动了四个服务实例：

• 127.0.0.1:44380

• 127.0.0.1:44381

• 127.0.0.2:44382

• 127.0.0.2:44383

分别注册在 4 个 consul 节点之中

• http://127.0.0.1:8500

• http://127.0.0.1:9500

• http://127.0.0.1:10500

• http://127.0.0.1:11500

试着请求 127.0.0.1:44380/api/user/getall 请求保护资源，因为未授权则会是 401 无权限错误，这里需要授权中心拿到 accesstoken 才可以获取到结果，Token 的获取在下一节便能知道。

接着尝试请求 127.0.0.1:44381/api/user/getallwithnoverify 请求匿名接口，则可以拿到 mock 的数据。

授权中心

目前为止，此时还只是注册了服务，获取数据还是请求的业务服务暴露出来的地址与端口，这显然还不算微服务，也不安全，现在先把授权中心启动，待万事具备，再网关启动则可以跑通整个链路。

当然为了安全，服务实例部署到云服务器，会将 44380 这些端口用防火墙给墙柱，不让外部直接访问，只留下网关端口地址即可

Ids4 授权中心

Identity Server 4 中有多种授权模式，常见的密码模式、客户端模式用的比较多，这里使用简单的客户端模式，他们都是基于 Oauth2.0 协议，可自行了解，这里不展开，使用起来还是很容易理解。

AuthenticationCenter 项目，Startup 中启用的授权中心 services.AddIdentityServer，就是核心的一些配置和参数，他们决定了授权服务保护了哪些 API 作用域，决定了哪些客户端可以使用这个授权服务。

这里指定了一个客户端的 Id 与密码，以及授权访问的域

StartUp.cs 授权下方的【测试访问受保护资源】，则是在授权中心这个项目中做了一个测试，用于测试授权访问是否成功，例如：

Home/Index 设为[Authorize] 需要授权才能访问
Home/Allow 设为[AllowAnonymous] 匿名访问

实践操作

// 启动授权中心

 -- 进入生成目录
 cd G:\Study\Git\micservice\MicServiceDemo\AuthenticationCenter\bin\Debug\netcoreapp3.1\
 -- 启动授权中心
 dotnet AuthenticationCenter.dll --urls="http://*:7000" --ip="127.0.0.1" --port=7000

.NET 微服务实践-快速搭建微服务架构

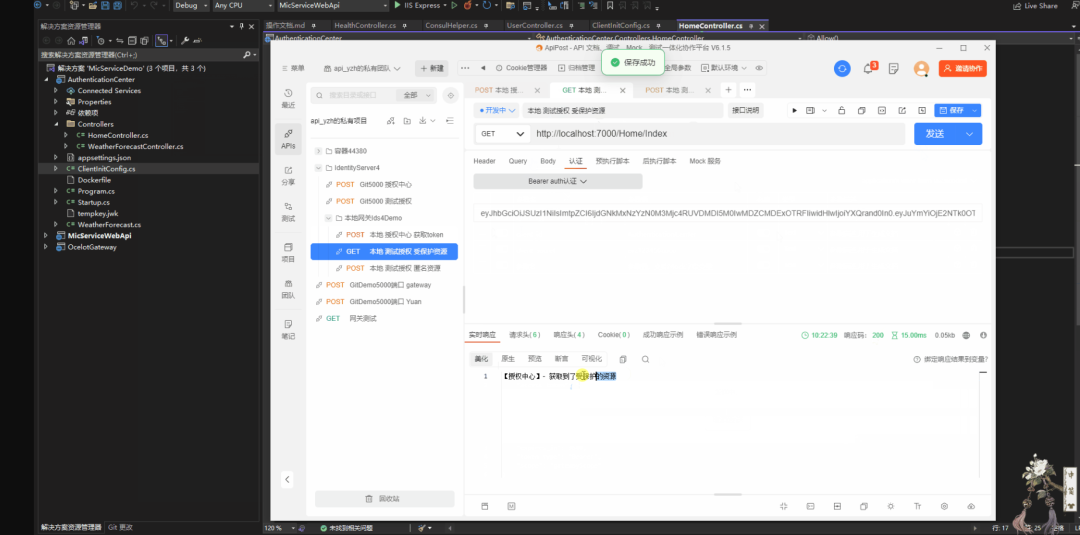

验证授权中心是否生效，此时预留测试接口派上用场

1. 从授权中心获取 token,http://localhost:7000/connect/token

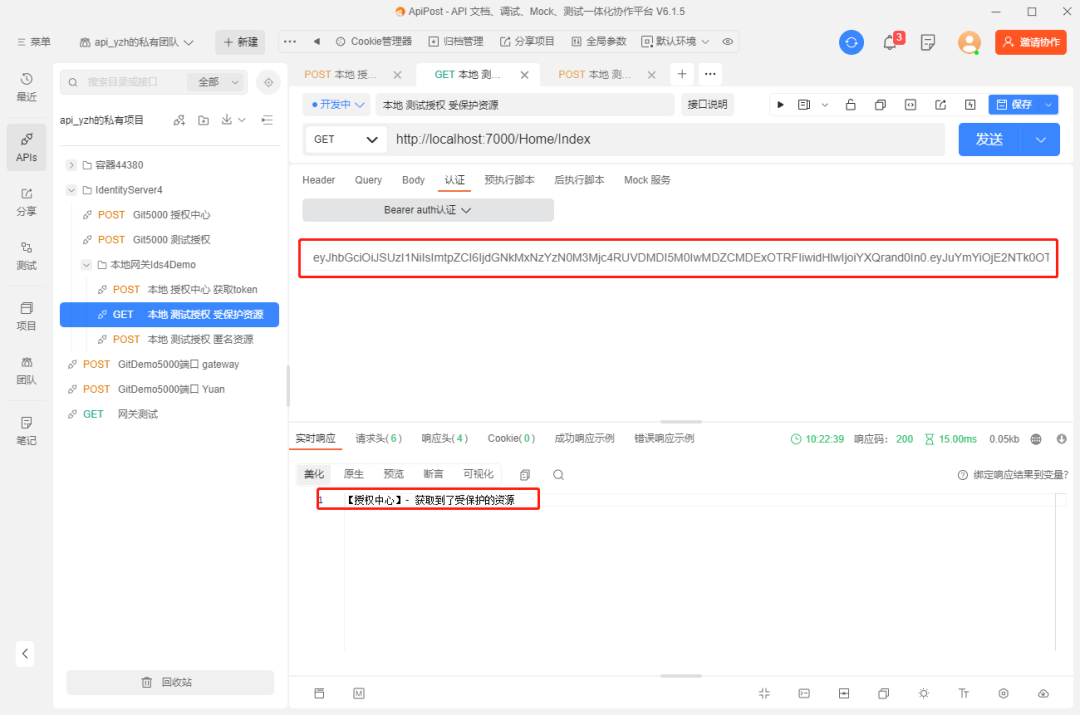

1. 直接访问受保护的资源，必定 401 无权访问，将获取的 token 放置请求头中，即可通过授权

授权中心，便启动测试成功了，以上的测试是一个极简的 OAuth2.0 流程，授权中心拿 Token 去访问受保护资源

网关启动

现在服务注册准备好了，多个业务服务也注册在 Consul 的各个节点之中，授权中心也是启动可授权状态，现在便开始 Ocelot 网关的启动

Ocelot

在上文中一起看过源码，了解到 ocelot 集成了包括路由、请求聚合、服务发现、认证鉴权、限流、负载均衡等功能。而这些功能都可以直接通过修改 json 配置文件即可使用

//*****************************超时+限流+熔断+降级+Consul+Polly********************************
{
  "Routes": [
    {
      //转发到下游服务地址--url变量
      "DownstreamPathTemplate": "/api/{url}", // 服务地址--url变量
      //下游http协议
      "DownstreamScheme": "http",
      //负载方式，
      "LoadBalancerOptions": {
        "Type": "RoundRobin" // RoundRobin 轮询 LeastConnection-最少连接数的服务器   NoLoadBalance不负载均衡
      },
      //上游地址
      "UpstreamPathTemplate": "/gateway/{url}", // 网关地址--url变量 // 冲突的还可以加权重Priority
      "UpstreamHttpMethod": [ "Get", "Post", "DELETE", "PUT" ],
      // 使用服务发现
      "UseServiceDiscovery": true,
      "ServiceName": "MicServiceDemo", //consul服务名称
      // 限流设置， polly
      "RateLimitOptions": {
        "ClientWhitelist": [ "admin" ], //白名单 请求头ClientId 区分大小写
        "EnableRateLimiting": true,
        "Period": "5m", //1s, 5m, 1h, 1d
        "PeriodTimespan": 30, //多少秒之后客户端可以重试
        "Limit": 5 //统计时间段内允许的最大请求数量
      },
      // 熔断设置,熔断器使用Polly
      //"QoSOptions": {
      //  "ExceptionsAllowedBeforeBreaking": 3, //允许多少个异常请求
      //  "DurationOfBreak": 10000, // 熔断的时间，单位为ms
      //  "TimeoutValue": 2000 //单位ms 如果下游请求的处理时间超过多少则自如将请求设置为超时 默认90秒
      //}
      // 鉴权
      //"AuthenticationOptions": {
      //  "AuthenticationProviderKey": "UserGatewayKey", // 指定一个key,startUp中使用
      //  "AllowedScopes": [ "gatewayScope" ]
      //},

      // 文件缓存
      "FileCacheOptions": {
        "TtlSeconds": 15,
        "Region": "UserCache" //可以调用Api清理
      }
    }
  ],
  "GlobalConfiguration": {
    "ServiceDiscoveryProvider": {
      "Host": "localhost",  // Consul 集群地址
      "Port": 8080, // Consul Nginx负载均衡 端口
      // "Port": 8500. // Consul 节点端口
      // 由Consul提供服务发现
      "Type": "Consul"
    },

    // 限流选项
    "RateLimitOptions": {
      "QuotaExceededMessage": "请求太频繁，触发限流 ", // 当请求过载被截断时返回的消息
      "HttpStatusCode": 666 // 当请求过载被截断时返回的http status
      //"ClientIdHeader": "client_id" // 用来识别客户端的请求头，默认是 ClientId
    }
  }
}

在此配置下，可以大致了解，请求经过网关时，Ocelot 所做的一些处理

• 上游当请求至网关，符合 UpstreamPathTemplate 节点所设置的模板“/gateway/{url}”，则将请求下发至下游的 DownstreamPathTemplate："/api/{url}"

• 服务的提供者则为 GlobalConfiguration.ServiceDiscoveryProvider，包含 Consul 的地址与端口,服务名称为"ServiceName": "MicServiceDemo"

• 判断该请求是否触发 polly 的限流策略，在此配置中 RateLimitOptions 和 GlobalConfiguration.RateLimitOptions 的策略为：5 分钟之内，至多请求 5 次，第 6 次开始 HTTP 状态码为 666，返回的信息为“请求太频繁，触发限流”，30 秒冷却期，请求头中加入 ClientId=admin，则为白名单可不受限流策略影响

• 授权策略在这里注释了，认证授权在服务层做，而不再网关层，如果想要在网关进行授权认证，取消注释即可

实践操作

 -- 进入生成目录
 cd D:\Study\Git\micservice\MicServiceDemo\OcelotGateway\bin\Debug\netcoreapp3.1\
 -- Windows 终端
 dotnet OcelotGateway.dll --urls="http://*:6297" --ip="127.0.0.1" --port=6297
 dotnet OcelotGateway.dll --urls="http://*:6298" --ip="127.0.0.1" --port=6298
 dotnet OcelotGateway.dll --urls="http://*:6299" --ip="127.0.0.1" --port=6299

为了容错及高可用，启动三个网关实例。

此时可以用 http://localhost:6297/gateway/user/getallwithnoverify 测试链路是否通了

• http://localhost:6297/gateway/user/getallwithnoverify 符合网关下发请求的规则，则在服务注册中心(NginxForConsul:localhost:8080)取一个节点（此处随机到节点 client1）

• 将请求下发至 http://client1:44380/api/user/getallwithnoverify

• 因为修改了 Host 文件,client1 映射为 127.0.0.1，故请求转发的真实地址为http://127.0.0.1:44380/api/user/getallwithnoverify

至此网关的集群搭建已完成，与 Consul 集群一样，这里再用 Nginx 做一层针对于 Ocelot 网关的负载均衡

NginxForOcelot 使用如下配置

worker_processes  1;

events {
    worker_connections  1024;
}


http {
    include       mime.types;
    default_type  application/octet-stream;
    sendfile        on;
    keepalive_timeout  65;

    upstream OcelotNginx {
        server localhost:6297;
        server localhost:6298;
        server localhost:6299;
    }

    server {
        listen       9090;
        server_name  localhost;

        location / {
            proxy_pass http://OcelotNginx;
        }

        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
    }
}

进入 Nginx 安装目录，使用 start nginx 命令

启动 Nginx 之后，则可在上文的基础上再做一次负载均衡。尝试请求 http://127.0.0.1:9090/gateway/user/getallwithnoverify，则会自动选择Ocelot集群中的某一个网关进行请求下发

OK，至此整个微服务架构就搭建完了，下面进行测试

测试负载均衡

多次请求网关获取数据，返回的 apiDomain 不尽相同，则负载均衡完成。

当然可以查看 Ocelot 网关的控制台，是将请求转发至哪个网关，及其网关下的 Consul 节点

测试授权访问

直接访问 http://localhost:9090/gateway/User/GetAll 是为 401 未授权错误。

在授权中心获取 Token 之后，ApiPost 中填入认证 Token，即可获取到受保护接口提供的数据

测试限流

快速请求多次，触发限流

总结

这次的微服务搭建，只在单机环境下，做的负载均衡都是伪负载均衡，没有整虚拟机和多个服务器上去部署，确实是一个遗憾，但是涉及的方面比较多还是有很多的学习价值，Consul 和 Ocelot 这一套算是很常见的.net 微服务框架了，之后也可以试试其他框架。

往后，准备给目前这一套架构舔砖加瓦，比如分布式配置中心 Apollo，分布式系统的应用程序性能监视工具 skywalking 等等.....

最后再贴一下架构图

总结一下部署的流程

• 启动 Consul 集群

• 为 Consul 集群添加 Nginx 负载均衡

• 启动服务实例，并且注册至 Consul

• 启动 Ids4 授权中心

• 启动 Ocelot 网关集群

• 为网关集群添加 Nginx 负载均衡

源代码

【Gitee】源代码 https://gitee.com/yi_zihao/micservice
【GitHub】源代码 https://github.com/OrzCoCo-Y/MicService.Net.git
