WPF-16 图形处理

我们这节主要介绍WPF常用画图标签，由于WPF图形处理设计大量篇幅 ,我们在这里抛砖引玉，具体更多的学习资料链接https://github.com/microsoft/WPF-Samples/tree/master/Graphics 该链接中微软提供了大量的学习Demo，WPF图形处理最大的区别在于WPF底层使用的DirectX，Winform底层使用的是GDI+,所以WPF的图形界面上更胜一筹。

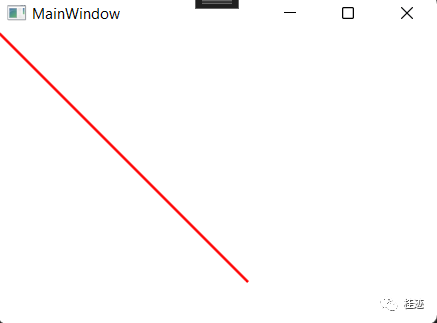

1. Line

该对象表示画一条线，我们在学习几何图形的时候，大家都知道两点可以确定一条线，所以我们画一条直线只需要给出两个坐标点可以.

<Canvas>   <Line X1="0" Y1="0" X2="300" Y2="300" StrokeThickness="2" Stroke="Red"></Canvas>

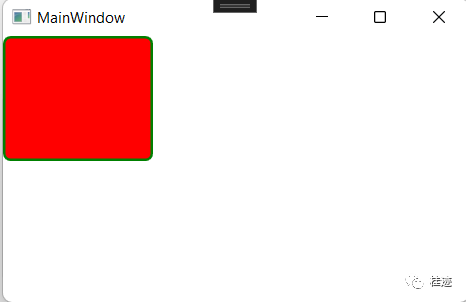

2.Rectangle

可以用Rectangle画矩形，RadiusX和RadiusY设置矩形角弧度

<Canvas>    <Rectangle Width="120" Height="100" RadiusX="5" RadiusY="5"            Stroke="Green" StrokeThickness="2" Fill="Red">    </Rectangle> </Canvas>

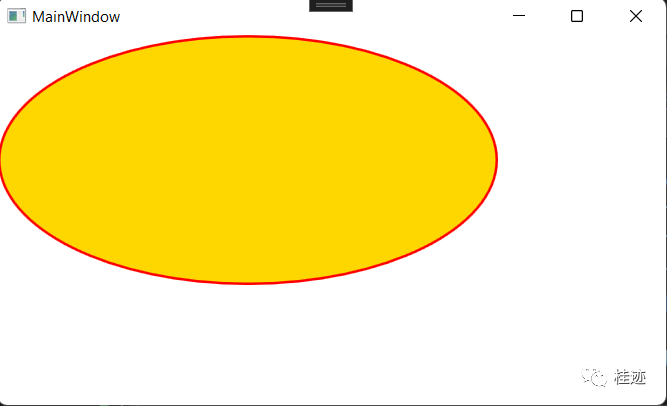

3.Ellipse(画椭圆)

WPF-16 图形处理

<Canvas>   <Ellipse Height="200" Width="400" StrokeThickness="2" Stroke="Red"  Fill="Gold"/></Canvas>

4.Path(表示几何路径)

该对象包含了一系列对象的组合，例如（直线，矩形，椭圆），Data属性可以通过两种方式来表示：

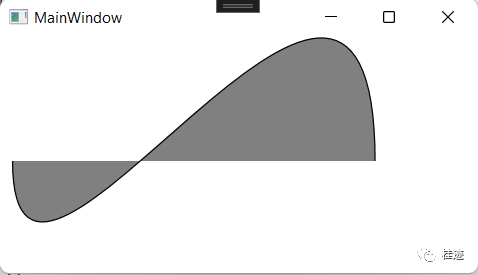

4.1 StreamGeometry方式

<Canvas>     <Path Stroke="Black" Fill="Gray"      Data="M 10,100 C 10,300 300,-200 300,100" /></Canvas>

我们来介绍一下Data中的指令：

1. 移动指令(Move Command)：指定图形的起点， M或m表示起始点，大写绝对值，小写相对值，例如: M 10,100或m 10,100 是一个System.Windows.Point

2. 绘制命令(Draw Commands)：绘制命令可以由几个图形命令组成，我们可以使用下面图形命令：直线、水平线、竖线、三次贝塞尔曲线、二次贝塞尔曲线、平滑三次贝塞尔曲线、平滑二次贝塞尔曲线和椭圆弧

直线命令(Line Command)：L endPoint或l endPoint表示结束点坐标，例如：l 20 30 and L 20,30 ，endPoint表示一个System.Windows.Point类型

水平线命令(Horizontal Line Command)：H x 或者 h x 当前点和指定的 x 坐标之间创建一条水平线，例如：H 90，x表示System.Double

竖线命令(Vertical Line Command)：V y或者 v y 在当前点和指定的 y 坐标之间创建一条竖线，例如：v 90 ，y表示System.Double类型

三次贝塞尔曲线命令(Cubic Bezier Curve Command)

语法如下：C CP1 CP2 EP 或者 c CP1 CP2 EP

备注：CP=controlPoint，EP=endPoint

例如：C 10,300 300,-200 300,100 CP1 和CP2 和EP分别代表System.Windows.Point类型

二次贝塞尔曲线命令(Quadratic Bezier Curve Command)：Q x,y x,y

语法如下：Q CP EP 或者 1 CP1 CP2 EP

备注：CP=controlPoint，EP=endPoint

例如：Q 10,300 300,100 CP和EP分别代表System.Windows.Point类型

平滑三次贝塞尔曲线命令(Smooth cubic Bezier curve Command)：S x,y x,y

语法如下：S CP EP 或者 s CP EP

备注：CP=controlPoint，EP=endPoint

例如：S 10,300 300,100 CP和EP分别代表System.Windows.Point类型

平滑二次贝塞尔曲线命令(Smooth quadratic Bezier curve Command)：

语法如下：T EP 或者 t EP

例如：S 10,300 EP分别代表System.Windows.Point类型

椭圆弧命令(Elliptical Arc Command)

语法如下：A 或者a

参数 :

size 圆弧的 x 轴和 y 轴半径
rotationAngle 椭圆的旋转，以度为单位，System.Double类型
isLargeArcFlag 如果圆弧角度应为 180 度或更大请设置为 1，否则设置为 0
sweepDirectionFlag 如果以正角方向绘制圆弧，请设置为 1；否则设置为 0
endPoint是一个System.Windows.Point类型

3. 关闭指令(The Close Command)：Z或者z , 结束当前图形，用一条直线连接图形的结束点和开始点

4.2 PathFigureCollection 方式

我们还引用刚才图形

 <Canvas>        <Path Stroke="Black" Fill="Gray">            <Path.Data>                <PathGeometry Figures="M 10,100 C 10,300 300,-200 300,100" />            </Path.Data>        </Path>  </Canvas>

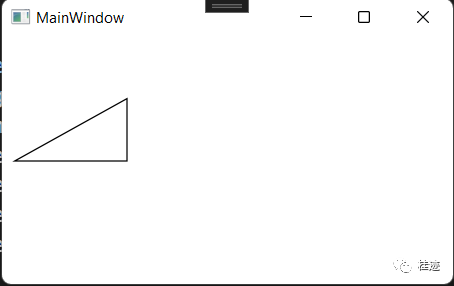

示例：

WPF-16 图形处理

<Path Stroke="Black" StrokeThickness="1">        <Path.Data>            <PathGeometry>                <PathGeometry.Figures>                    <PathFigureCollection>                        <PathFigure IsClosed="True" StartPoint="10,100">                            <PathFigure.Segments>                                <PathSegmentCollection>                                    <LineSegment Point="100,100" />                                    <LineSegment Point="100,50" />                                </PathSegmentCollection>                            </PathFigure.Segments>                        </PathFigure>                    </PathFigureCollection>                </PathGeometry.Figures>            </PathGeometry>        </Path.Data>    </Path>

我们可以看到这种方式对我们修改路径特别方便，PathSegment 派生类如下：

System.Windows.Media.ArcSegment

System.Windows.Media.BezierSegment

System.Windows.Media.LineSegment

System.Windows.Media.PolyBezierSegment

System.Windows.Media.PolyLineSegment

System.Windows.Media.PolyQuadraticBezierSegment

System.Windows.Media.QuadraticBezierSegment

那我们怎么选择这两种方式呢? 在创建路径后无需修改路径时，请使用StreamGeometry；如果需要修改路径，请使用 PathGeometry

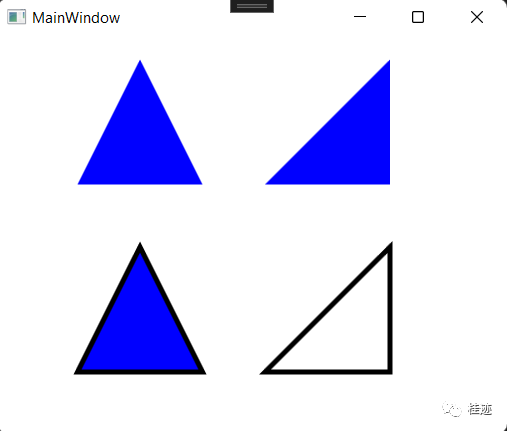

5.Polygon

可以使用Polygon元素绘制闭合图形。创建一个Polygon元素并使用其Points属性指定形状的顶点。将自动绘制一条连接第一个点和最后一个点的线。还可以指定 Fill 和/或 Stroke

WPF-16 图形处理

<Canvas Height="300" Width="300">        <Polygon Points="10,110 60,10 110,110"         Fill="Blue" />
        <Polygon Points="10,110 60,10 110,110"        Fill="Blue"        Stroke="Black" StrokeThickness="4"        Canvas.Top="150" />
        <Polygon Points="10,110 110,110 110,10"        Fill="Blue"        Canvas.Left="150" />
        <Polygon Points="10,110 110,110 110,10"        Stroke="Black" StrokeThickness="4"        Canvas.Left="150" Canvas.Top="150" />    </Canvas>

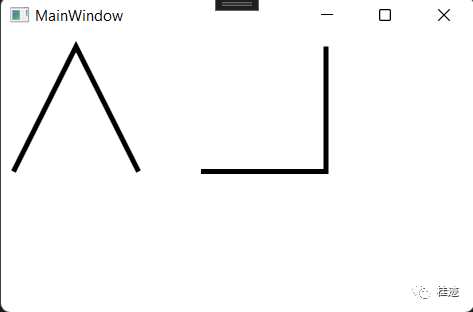

6.Polyline

如果想绘制折线，我们可以创建 Polyline 元素并设置 Points 属性指定形状顶点。最后，使用 Stroke 和 StrokeThickness 属性描述折线轮廓，Polyline 元素不是封闭形状

WPF-16 图形处理

 <Canvas Height="400" Width="400">        <Polyline    Points="10,110 60,10 110,110"    Stroke="Black"    StrokeThickness="4" />
        <Polyline    Points="10,110 110,110 110,10"    Stroke="Black"    StrokeThickness="4"    Canvas.Left="150" />    </Canvas>

这节我们主要介绍了常用图形绘制对象Line，Rectangle，Ellipse，Path，Polygon，Polyline用法，可以看出WPF提供了强大的绘图功能。希望对各位有所帮助，谢谢！
