前言

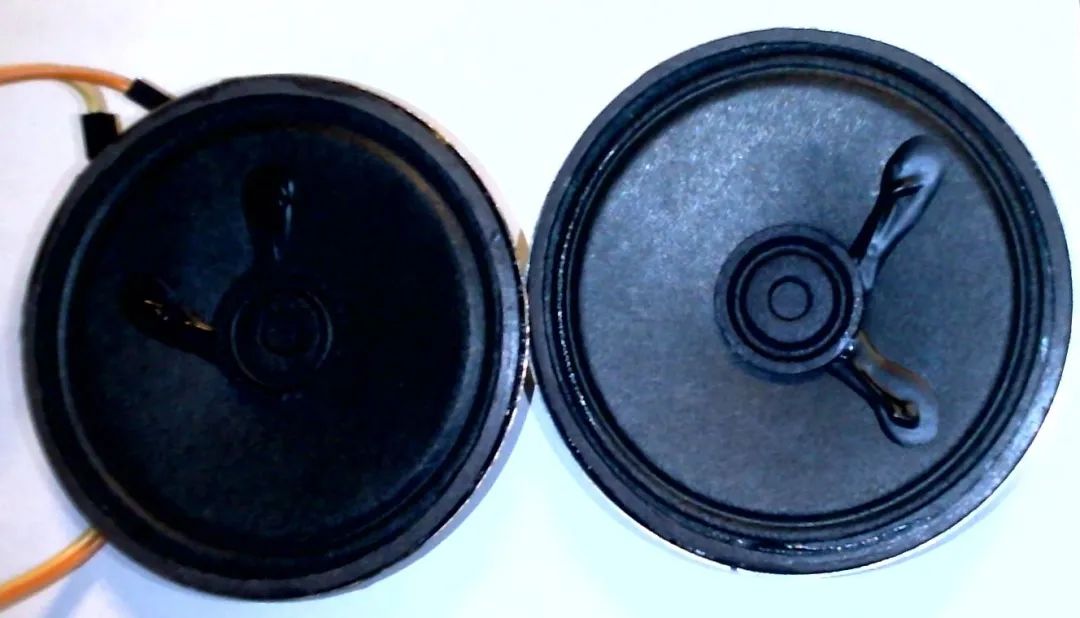

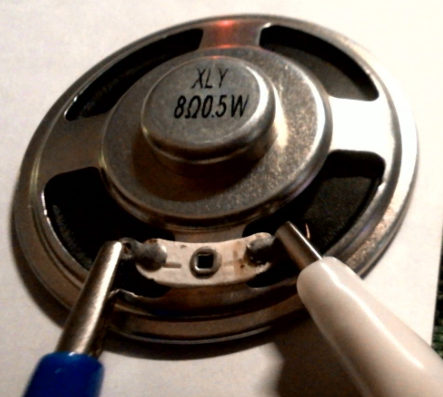

如果你和老周一样，小时候特别喜欢搞破坏（什么电器都敢拆），那下面这样小喇叭你一定见过。.
这种喇叭其实以前很多录音机都用，包括上小学时买来做英语听力的便携录音机。嗯，就是放录音带的那种，录音带也叫磁带或卡带，有两个轮子，录音机的动力转轴会带动轮子转动，然后就能听到声音了。
小时候，放学从学校走回家，途中就能看到不少于十处卖录音带的，有文具店的，有蹲路边卖的，甚至连一些卖早餐的店也卖。至于是否正版，这个你懂的。反正 1.5 元到 2 元一盒，零花钱省点用的话，一个星期能买到两三盒，然后回到家里又可以嗨了。也不用担心被长辈们发现，因为他们也喜欢听，被发现了他们会和你一起分享。
玩具用的喇叭会稍微比这个小一点，有正圆形的，也有椭圆形的；老周曾经在一个电子琴里拆出有正方形的喇叭，以老周幼年的拆机经验，方形是极罕见的，正圆形居多。

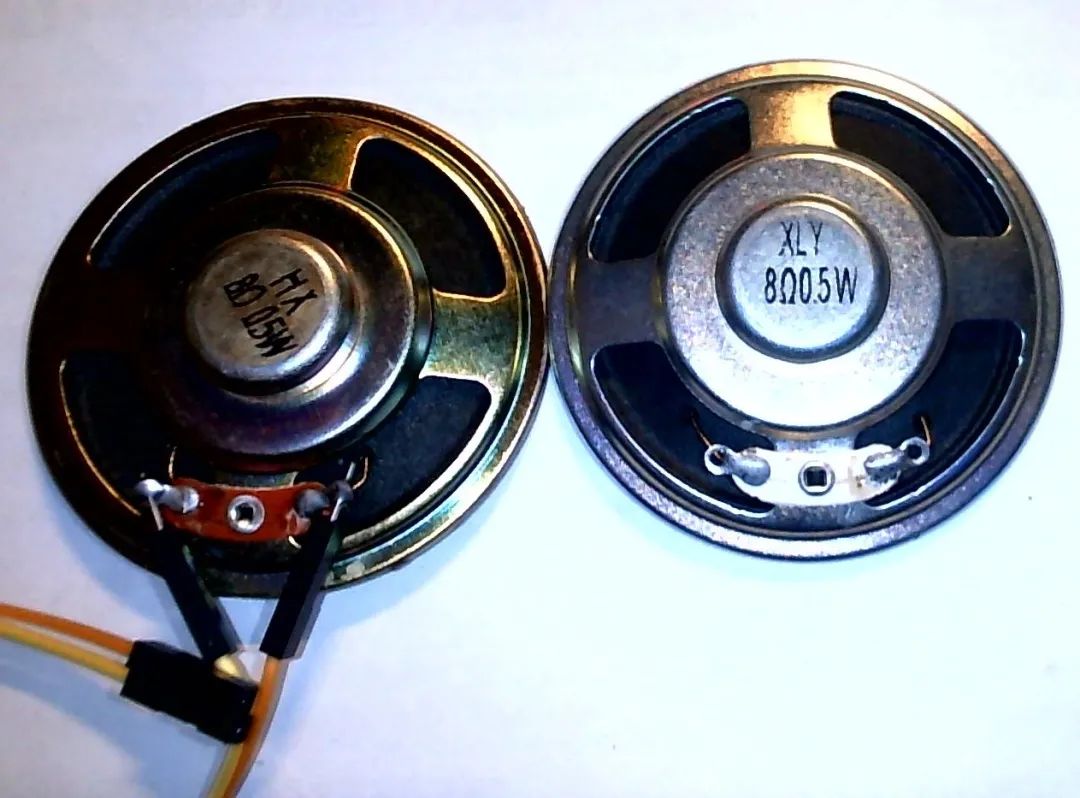

网上购买，一般会买到有焊接杜邦线的，以及无焊接线的。
有焊接杜邦线的就爽了，直接上线；至于无线的，如果你焊接技术好的话，也可以自己焊，如果没电烙铁没焊锡丝也不要紧，可以用带杜邦头的鳄鱼夹，直接夹住接线孔就行了。毕竟两边的线离得比较远，两个鳄鱼夹不会碰到一起，就不必担心短路了。
除了上面介绍的喇叭，还有一种模块也能播放音乐，那就是蜂鸣器。

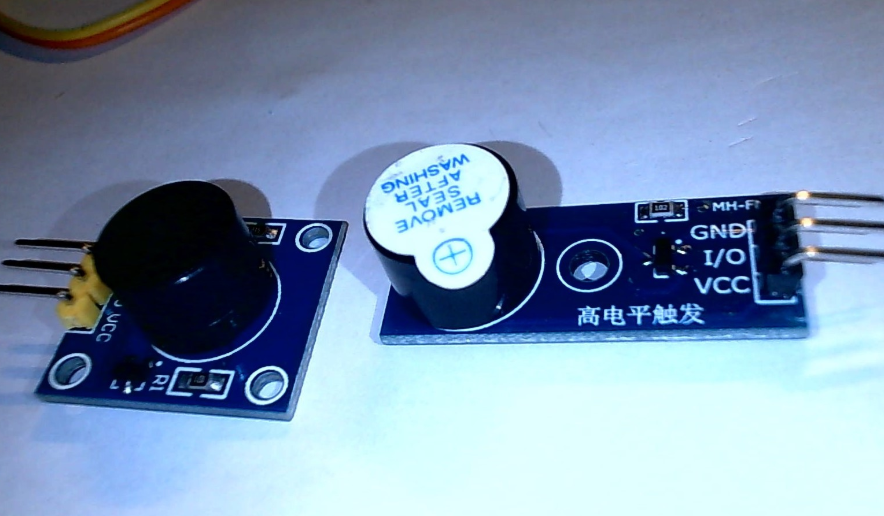

注意蜂鸣分为无源和有源，上图中，左边的是无源蜂鸣器，右边的是有源蜂鸣器。
有源蜂鸣器，只要电平信号就能发声，而且只能产生固定音高的声音，所以，想让它播放音乐是没门的。从图中你会看到，有源蜂鸣器上那块黑色的圆柱体（像牛粪的那个）上贴着纸签，如果不撕掉，发出的声音刺耳但音量很小；如果把纸签撕掉，音量变大但没那么刺耳。我们这个让喇叭播放音乐的实验必须使用无源蜂鸣器，所以买的时候要看清楚是有源的还是无源的。
好了，上面介绍的是完成实验的器件，至于是选小喇叭还是蜂鸣器，你看着办，因为两者原理一样——我们物理课上学过，音高是由频率决定的。
上一篇烂文中，老周扯了 PWM 调光的实验，由于 PWM 能以不同的频率输出电平信号，所以设置不同的频率，再发送PWM方波，就能让喇叭发出不同音高的声音了。喇叭不能直接上电源，那样是不能放音乐的，只能听见地雷爆炸的声音。再次强调一下，是改变 PWM 的频率，不是占空比，改变占空比只能控制声音强度。

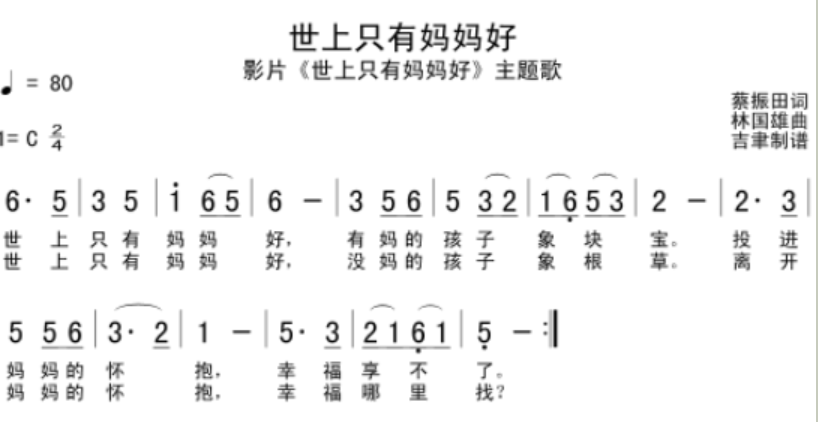

下面开始实验，此次实验老周选了一首很简单的歌，大家都听过的，《世上只有妈妈好》。简谱如下：
速度是每分钟 80 拍，所以每一拍（四分音符）的时长为 60/80 = 750 毫秒。接下来咱们确定一下曲中各音符的时值。
1、带附点的四分音符，时值为 750 + 750/2 = 1125 ms。附点就是延长当前音符时值的一半，所以四分音符加附点就是加上半拍的时值。
2、四分音符：750ms。
3、八分音符：750 / 2 = 375ms。
4、二分音符，后面有一横线的，就是两拍，750 * 2= 1500 ms。

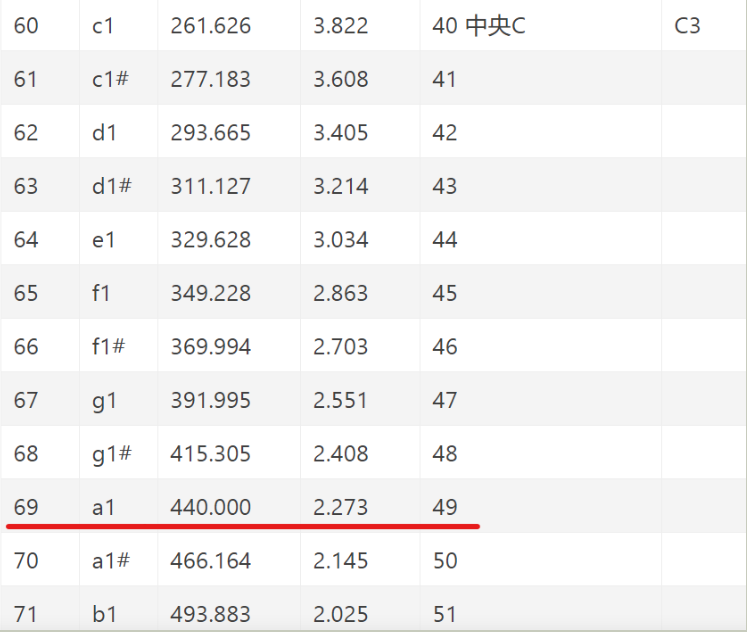

至于每个音符的频率，可以直接网上查。

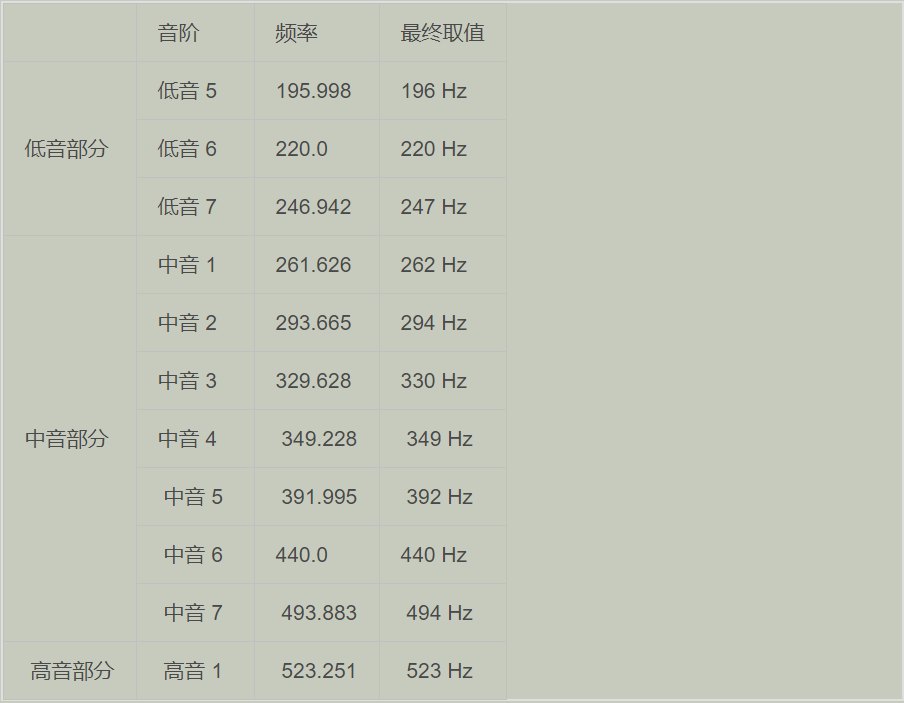

此处老周选用国际标准 A（中音 La）的频率（440 Hz）作为中音音域的参考点，于是得到各音阶的频率。
封装一个类，名为 NotePlayer，调用 PlayNote 方法播放指定频率的声音，持续 X 毫秒。
class NotePlayer : IDisposable
{
private PwmChannel _pwmch = null;
// 构造函数
public NotePlayer() => _pwmch = PwmChannel.Create(0, 0);
public void Dispose()
{
_pwmch?.Dispose();
}
/// <summary>
/// 播放指定频率的声音
/// </summary>
/// <param name="freq">声音频率</param>
/// <param name="duration">持续时间（毫秒）</param>
public void PlayNote(int freq, int duration)
{
_pwmch.Frequency = freq;
_pwmch.Start(); // 开始播放
DelayHelper.DelayMillis(duration);
_pwmch.Stop(); // 停止播放
}
}
核心部分是 PlayNote 方法，首先设置频率，然后调用 PwmChannel 的Start方法开始发送脉冲，随后持续一段时间（这段时间就是音符的时值，请看上文），播放完后，调用 Stop方法停止脉冲，喇叭不发声。
这里面有个辅助方法 DelayMillis，用来暂停 X 毫秒，你完全可以用 Thread.Sleep 方法，这里老周写这个方法，用的是另一种思路——这是参考微软的写法。
class DelayHelper
{
public static void DelayMillis(int ms)
{
long ticks = ms * Stopwatch.Frequency / 1000;
long targetTicks = Stopwatch.GetTimestamp() + ticks;
do
{
Thread.SpinWait(1);
}
while (Stopwatch.GetTimestamp() < targetTicks);
}
}
原理是运用了 Stopwatch 类的计时器，GetTimestamp 方法总能返回计时器最新的 Tick，接着进入循环，每轮循环中调用 Thread.SpinWait(1) 只等待一个代码周期，这个时间很短，微秒级别的。循环退出条件是 GetTimestamp 方法返回的 Tick 达到我们预定好的时间。
这种方案适合对时间精度高的等待方案，比如等待几十微秒的。
这里要思考一件事：我们如果把每首曲子的音符都写进代码中，如果要播放其他曲子就得改一大遍代码，很不灵活。当然像 Arduino 那样没有操作系统且内部存储空间很小的板子，要么把代码写死，要么加个外部的 SD 卡模块，把音符信息放SD卡上，然后在代码中读。对于树莓派来说，这事情好办得要命。树莓派带操作系统，而且自身有 micro SD 卡接口，读写文件相当方便。
因此，老周把《世上只有妈妈好》的音符频率和时值输入到一个文本文件中，要换曲子直接换个文件就完事。格式很简单，每行一个音符，包括频率和时值，用空格分开。于是，《世上只有妈妈好》的文件如下：
440 1125
392 375
330 750
392 750
523 750
440 375
392 375
440 1500
0 750
330 750
392 375
440 375
392 750
330 375
294 375
262 375
220 375
392 375
330 375
294 1500
0 750
294 1125
330 375
392 750
392 375
440 375
330 1125
294 375
262 1500
0 750
392 1125
330 375
294 375
262 375
220 375
262 375
196 1500
0 750
其中，你会看到有几行，音符频率是 0，这个是为了让喇叭有停顿。
再写一个 MusicPlayer 类，可以控制播放整首曲子，并可以指定循环次数。
public class MusicPlayer : IDisposable
{
private bool _playing = false; // 表示是否正在播放
NotePlayer _noteplayer = null;
Stream _stream = null;// 文件流
#region 构造函数
public MusicPlayer(string noteFilepath)
{
_noteplayer = new NotePlayer();
_stream = File.OpenRead(noteFilepath);
}
#endregion
/// <summary>
/// 播放音乐
/// </summary>
/// <param name="count">重复次数，-1表示无限循环</param>
public void Start(int count = 1)
{
_playing = true;
if(count == -1) // 无限循环
{
while(_playing)
{
PlaySong();
}
}
else
{
while (_playing && count > 0)
{
PlaySong();
count--;
}
}
}
/// <summary>
/// 停止播放
/// </summary>
public void Stop() => _playing = false;
public void Dispose()
{
_stream?.Close();
_stream?.Dispose();
_noteplayer?.Dispose();
}
#region 私有方法
private void PlaySong()
{
string line = null;
_stream.Seek(0L, SeekOrigin.Begin);
// 这里一定要让 leaveOpen 参数为 true
// 不然 reader 关闭时会直接把文件给释放
// 后面就不能播放第二遍了
using StreamReader _noteReader = new(_stream, leaveOpen: true);
line = _noteReader.ReadLine();
int freq, dura;
while (_playing && (line is not null))
{
string[] _s = line.Split(' ');
if (!int.TryParse(_s[0].Trim(), out freq))
{
continue;
}
if (!int.TryParse(_s[1].Trim(), out dura))
{
continue;
}
if (freq < 0 || dura < 0)
{
continue;
}
// 播放音符
_noteplayer.PlayNote(freq, dura);
// 播放完读下一个音符
line = _noteReader.ReadLine();
}
}
#endregion
}
打开包含音符频率和时值的文件，一行一行地读。每读出一行，以空格作分隔符拆开字符串——可拆成两个元素的字符串数组。第一个元素为频率，第二个元素为时值，随后用前面封装的 PlayNote 播放。
注意实例化 StreamReader 时，一定要保证它被释放时不要关闭文件，不然打开文件后只能播放一次了，后续的重复播放就会报错。
回到程序的 Main 方法。
class Program
{
// 声明字段
static MusicPlayer ply = null;
static void Main(string[] args)
{
// 当按取消键时清理资源
Console.CancelKeyPress += (_,_) =>
{
ply?.Stop();
ply?.Dispose();
};
ply = new("./test01.txt");
// 尝试通过命令行参数获取播放次数
int count = -1;
if(args is { Length: > 0})
{
string s = args[0];
if(!int.TryParse(s,out count))
{
count = -1;
}
}
Console.WriteLine($"播放{count}次……");
ply.Start(count);
ply.Dispose();
}
}
这里还实现了通过命令行参数来设定循环播放次数，-1为单曲循环。
最后是发布，上传到树莓派。
下面看怎么接线。

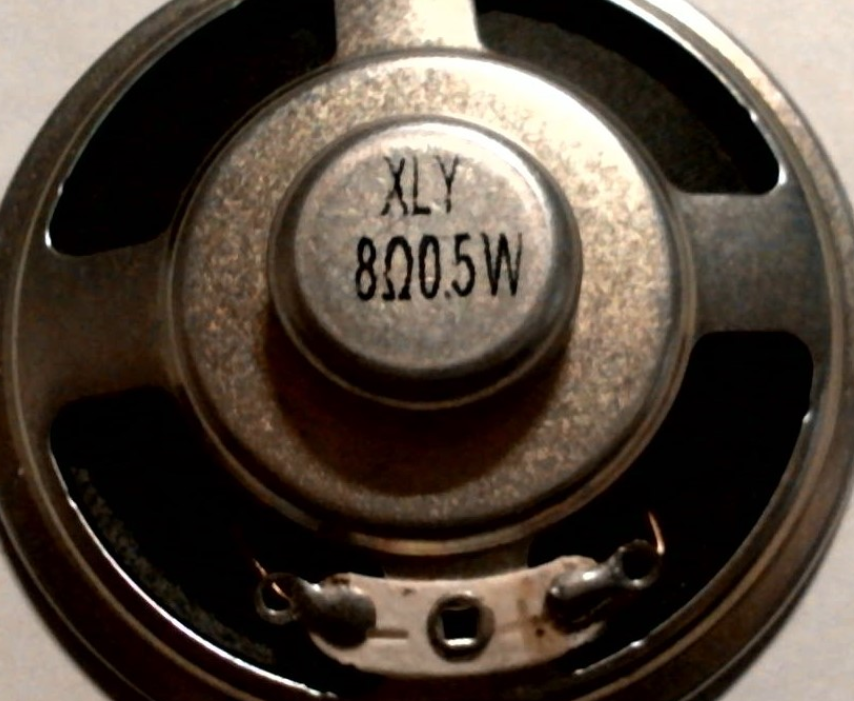

一、如果用小喇叭，注意正负极。如下图，左边是负极（接线孔右侧有“-”），右边是正极（接线孔左侧有“+”）。负极接树莓派的 GND（有多个，随便挑一个），正极串联一个大于 100 Ω 的电阻（电阻一定要接，不然会有破音，而且时间长了会烧掉喇叭，阻值 100 - 200 均可，电阻大了声音小一点）后接 GPIO 18，这个你看过上一篇文章就知道了，4B 只有这个引脚能产生第一路 PWM，其他树莓派你可以自己试。

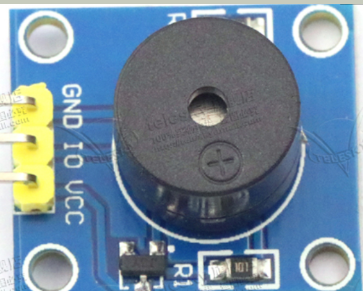

二、使用无源蜂鸣器。这个得看你买的模块是什么样子的，老周买的这个是三个引脚的。
VCC 接树莓派供电脚，3.3V 和 5V 均可，都兼容，放心烧不了，上面有100欧的电阻。
GND 接树莓派 GND。
IO 接树莓派的 GPIO 18。
执行程序，就可以欣赏音乐了。
示例源代码：https://files.cnblogs.com/files/tcjiaan/playMusic.zip
可以试听一下效果
补充
开发板只能产生方波，不能产生正弦（含余弦）波，更不能产生叠加的交流声波。所以，它只能依据频率来产生不同的音高，你不能控制其音色，更别指望变成自制 Midi。
树莓派主板上是有 3.5 mm 音频接口的，要看电影要听歌，跟电脑一样，插个耳机或有源音箱（如低音炮）即可。也可以去买一块专门的功放模块（针对像 Arduino 那样没有音频接口的板子），不用写代码驱动，插上音响就能嗨。
当然也有蓝牙功放模块，网购无极限，啥都有可能买到。所以这年头想DIY还是比较容易的。
下一篇烂文，老周会说一下用 PWM 来驱动舵机，以及调节风扇的转速。
