概述

有时候我们的程序界面中需要显示一些简单的示意图，一般我们有原图的话直接嵌入我们程序就可以，但有时候我们没有原图，这时候我们不妨用代码自己画出来.

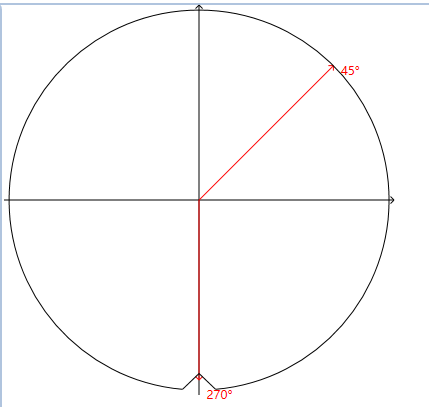

今天小编要给大家展示的是这样一副图片：.

C# WPF 画图

接下来，我就用代码纯手动给画出来。

绘制说明

① 首先绘制一个圆：

    var elip = new Ellipse();                elip.Height = d;                elip.Width = d;                elip.Stroke = stroke;                elip.StrokeThickness = 1;
                Canvas.SetTop(elip, marge);                Canvas.SetLeft(elip, marge);                this.canvas.Children.Add(elip);

这里Stroke拥戴设置线的颜色，StrokeThickness设置线宽，Height 圆的高度，Width设置宽度，SetTop用来设置圆相对于画布的顶部距离，SetLeft用来设置圆相对于画布左边的距离， this.canvas.Children.Add(elip)用来把创建的控件添加到画布中.

但是我们今天要画的是一个带缺口的圆，那这个就不能满足要求了，那看第二步；

②画一个缺口圆：

    var a1 = 95 * Math.PI / 180;                var a2 = 445 * Math.PI / 180;                var r = d / 2;
                double startX = r + Math.Cos(a1) * r;                double startY = r + Math.Sin(a1) * r;                double endX = r + Math.Cos(a2) * r;                double endY = r + Math.Sin(a2) * r;                bool largeArc = Math.Abs(a2 - a1) >= Math.PI;//角度之间的差异和PI比较                bool sweep = (a1 < a2);//角度比较
                string path = String.Format(System.Globalization.CultureInfo.InvariantCulture,                     "M {0},{1} A {2},{3} 0 {4} {5} {6},{7}", startX, startY, r, r,                     largeArc ? 1 : 0, sweep ? 1 : 0, endX, endY);                var pathe = uIElement as Path;                var converter = TypeDescriptor.GetConverter(typeof(Geometry));                pathe.Data = (Geometry)(converter.ConvertFrom(path));                pathe.Stroke = Brushes.Black;//颜色                pathe.StrokeThickness = 1;//线粗                pathe.Width = d+20;                pathe.Height = d+20;                pathe.SetTop(marge);                pathe.SetLeft(marge);                this.canvas.Children.Add(pathe);

这里圆角度是顺时针的，和我示意图的角度反向正好相反，r是圆的半径，a1是起始弧度，a2是终止弧度，然后计算出来起止点和终止点以后，构建path，注意path是不可以直接给path.Data的，需要转化一下。这样缺口圆就画好了.

③绘制带箭头的线：

首先绘制直线：主要就是new一个实例，设置起始和终止点，线型线宽等

   var line = uIElement as Line;                line.X1 = p1.X;                line.Y1 = p1.Y;                line.X2 = p2.X;                line.Y2 = p2.Y;                line.Stroke = stroke;                line.StrokeThickness = strokeThickness;                this.canvas.Children.Add(line);

前头，主要也是计算起始和终止点：

  public Point ArrowPosition(Point p1, Point p2, PositionType positionType)        {            var headlen = 5;//箭头线的长度            var theta = 45;//先头衔与直线的夹角，45°            var angle = Math.Atan2(p1.Y - p2.Y, p1.X - p2.X) * 180 / Math.PI;            double angle1 = 0;            if (positionType == PositionType.StartPoint)            {                angle1 = (angle + theta) * Math.PI / 180;            }            else            {                angle1 = (angle - theta) * Math.PI / 180;            }            var x = headlen * Math.Cos(angle1);            var y = headlen * Math.Sin(angle1);            var point = new Point(x, y);            return point;        }

④绘制字符串：

  //绘制字符串            lable = new Label();            lable.Content = "270°";                            label.Foreground = stroke;                label.SetTop(p2.Y - marge * 1.2);                label.SetLeft(p2.X + marge * 1.5);                this.canvas.Children.Add(label);

这里采用了标签的settop和setleft和① Canvas.SetTop\ Canvas.SetLeft意义一样.

⑤控件加载：

以上我们都把绘制好的控件添加到了canvas中，但是在VM中，canvas需要在界面加载时候获取一下：

    protected override void OnViewAttached(object view, object context)        {            base.OnViewAttached(view, context);            var element = view as FrameworkElement;            if (element == null)            {                return;            }            canvas = element.FindName("canvas") as Canvas;        }

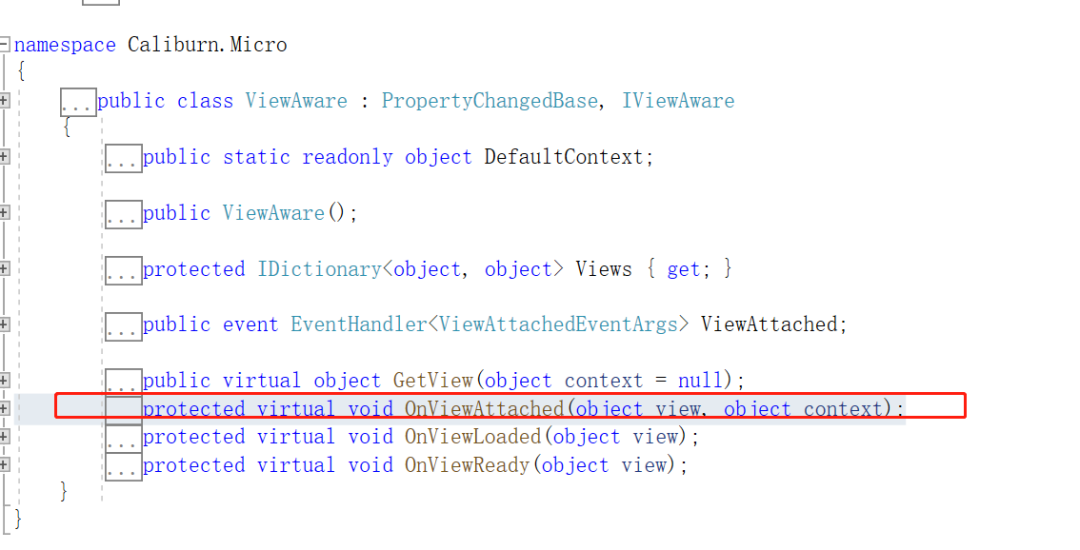

这里是通过CM框架的 protected virtual void OnViewAttached(object view, object context);实现的

C# WPF 画图

除此之外我们也可以在Canvas_Loaded事件中获取

   public void Canvas_Loaded(object sender, RoutedEventArgs e)        {            this.Canvas = sender as Canvas;            }

前台需要绑定事件：

 <Canvas x:Name="canvas" cal:Message.Attach="[Event Loaded] = [Action Canvas_Loaded($source,$eventArgs)]"/>

这里记得引用名称空间：

  xmlns:cal="http://www.caliburnproject.org"
