ABP vNext微服务架构详细教程——架构介绍

总体架构

  • 所有应用服务、API网关、身份认证服务均部署在Kubernetes容器中,由Kubernetes提供应用配置、服务治理、服务监控等功能。

  • 客户端所有访问均通过Kubernetes的Nginx-Ingress接入服务集群,并由API网关负责路由匹配和身份认证后转发至相应的应用服务处理。应用微服务中不需要二次做身份认证。

  • 身份认证服务用户登录、验证的相关接口。所有请求只在网关做身份认证,下层服务不需要做二次身份认证。.

  • 数据库、缓存、日志服务等服务建议部署于独立的服务器上,按需求也可以部署于容器中。

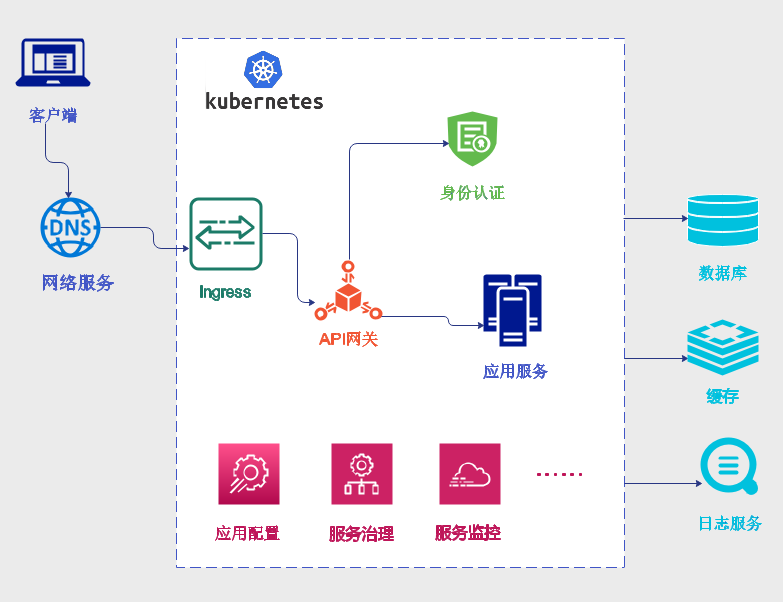

具体架构如下图:

ABP vNext微服务架构详细教程——架构介绍

分层架构

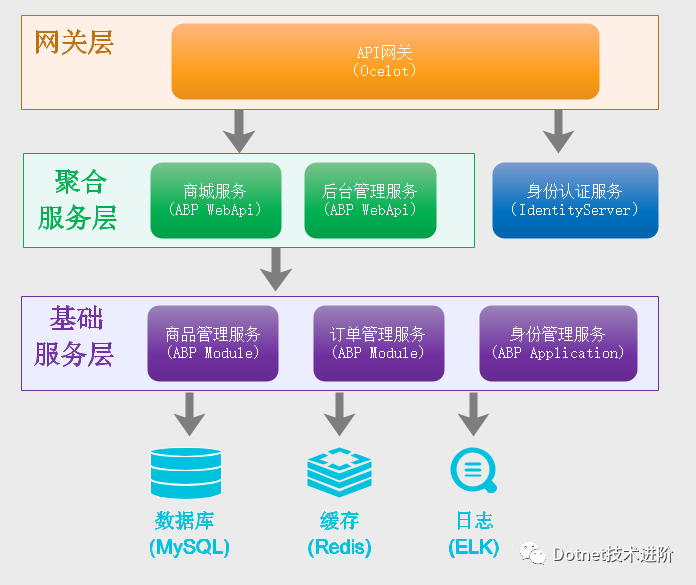

这里我们主要讲述服务端,服务分层架构如下:

ABP vNext微服务架构详细教程——架构介绍

网关层作为业务服务的总出入口,所有服务调用均需要通过API网关。这里我们使用.Net Core中常用的Ocelot网关

身份认证服务我们采用ABP vNext框架模板提供的身份服务模块,其核心为封装了IdentityServer4.0框架用于提供OAuth2.0协议各种接口。身份认证服务所需数据直接来自数据库或缓存。

聚合服务层主要用于聚合、调度服务层一个或多个微服务。客户端访问的所有接口(除身份认证服务接口以外)均由聚合服务层提供。应用层服务不直接访问数据库,而是通过调用服务层对应服务实现数据操作。通常我们做详细的接口权限管理,也是应用层接口与权限做对应。应用层服务我们采用WebApi+ABP vNext框架实现。

基础服务层,建议依据领域驱动设计思想划分,每个领域设计为一个微服务。该层服务提供具体的领域模型、领域业务的实现。通常每个微服务对应一个数据库,通过仓储实现数据库操作。基础服务层服务不直接提供客户端访问接口,收到请求时也不需要做身份认证、鉴权处理。这里我把基础服务层服务分为两类:第一种是身份管理服务,负责用户角色权限管理,使用ABP vNext框架Application模板构建;第二种是其他业务微服务,提供用户角色权限管理以外的其他业务功能,使用ABP vNext框架Module模式构建。

数据库这里我们采用MySQL、缓存这里采用Redis、日志服务采用Elasticsearch+Logstash+Kibana(ELK)。

具体服务图中服务划分以Demo为例,实际开发中请依据各自项目实际需求对服务进行拆分设计。

由于Demo中设计的应用场景相对简单,更多技术及ABP框架详细用法请参考ABP官方文档。
