前言
用过网易云音乐App的同学应该都比较熟悉它播放界面。
这是一个良好的交互设计，留声机的界面隐喻准确地向人们传达产品概念和使用方法：当手指左右滑动时，便模拟了更换唱盘从而导向切换歌曲的交互功能。

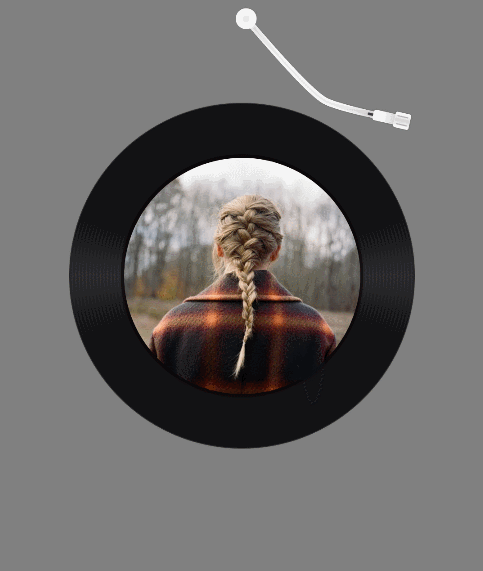

今天在 .NET MAUI 中我们来实现这个交互效果，先来看看效果：.
使用.NET MAU实现跨平台支持，本项目可运行于Android、iOS平台。
创建页面布局
项目模拟了网易云音乐的播放主界面，可播放本地音乐文件。
使用MatoMusic.Core作为播放内核，此项目对其将不再赘述。
请阅读此博文MAUI 项目实战] 音乐播放器（二）：播放内核：https://www.cnblogs.com/jevonsflash/p/17113143.html
新建.NET MAUI项目，命名CloudMusicGroove,项目引用MatoMusic.Core。

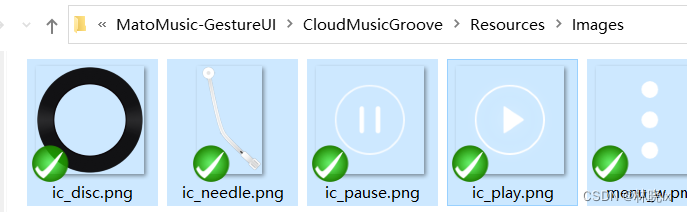

将界面图片资源文件拷贝到项目\Resources\Images中，这些界面图片资源可通过解包官方apk的方式轻松获取。
将他们包含在MauiImage资源清单中。
<MauiImage Include="Resources\Images\*" />

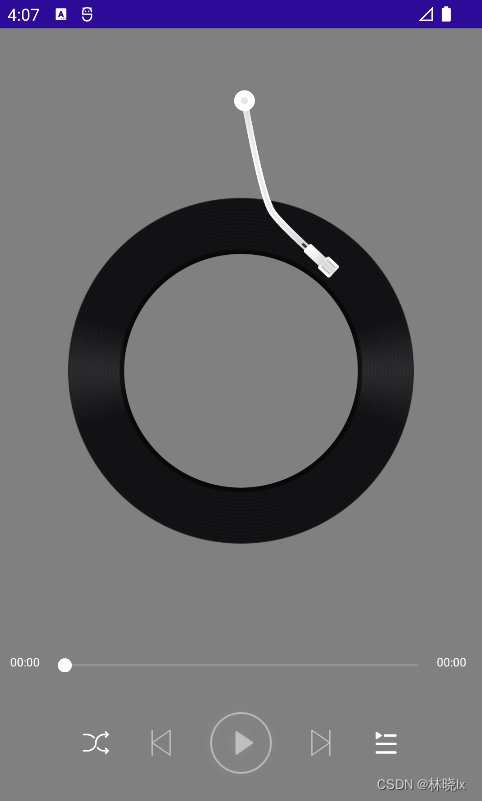

创建页面的静态布局，布局如下图所示
其中唱盘元素是一个300 × 300的圆形，专辑封面为200 × 200的圆形，图片的圆形区域是通过裁剪实现的，代码如下：
<Grid
VerticalOptions="Start"
HorizontalOptions="Start">
<Image Source="ic_disc.png"
WidthRequest="300"
HeightRequest="300" />
<Image HeightRequest="200"
WidthRequest="200"
x:Name="AlbumArtImage"
Margin="0"
Source="{Binding CurrentMusic.AlbumArt}"
VerticalOptions="CenterAndExpand"
HorizontalOptions="CenterAndExpand"
Aspect="AspectFill">
<Image.Clip>
<RoundRectangleGeometry CornerRadius="125"
Rect="0,0,200,200" />
</Image.Clip>
</Image>
</Grid>
设置留声机唱针元素，代码如下：
<Image WidthRequest="100"
HeightRequest="167"
HorizontalOptions="Center"
VerticalOptions="Start"
Margin="70,-50,0,0"
Source="ic_needle.png"
x:Name="AlbumNeedle" />

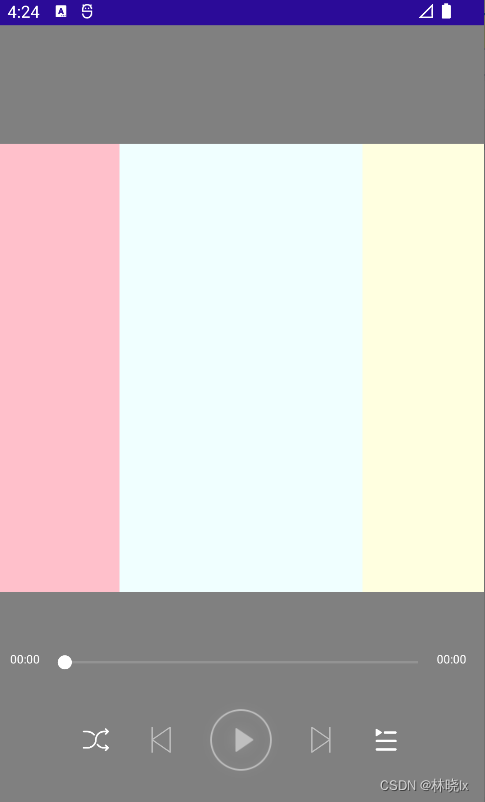

创建PitContentLayout区域，这个区域是一个3 × 2的网格布局，用来放置三个功能区域
在PitContentLayout中创建三个PitGrid控件，并对这三个功能区域的PitGrid控件命名，LeftPit、MiddlePit，RightPit，代码如下：
<Grid x:Name="PitContentLayout"
Opacity="1"
BindingContext="{Binding CurrentMusicRelatedViewModel}">
<Grid.ColumnDefinitions>
<ColumnDefinition Width="1*"></ColumnDefinition>
<ColumnDefinition Width="2*"></ColumnDefinition>
<ColumnDefinition Width="1*"></ColumnDefinition>
</Grid.ColumnDefinitions>
<controls1:PitGrid x:Name="LeftPit"
Background="pink"
PitName="LeftPit">
</controls1:PitGrid>
<controls1:PitGrid Grid.Column="1"
x:Name="MiddlePit"
Background="azure"
PitName="MiddlePit">
</controls1:PitGrid>
<controls1:PitGrid Grid.Column="2"
x:Name="RightPit"
Background="lightyellow"
PitName="RightPit">
</controls1:PitGrid>
</Grid>
创建手势控件
手势控件，或称为手势容器控件，它来对拖拽物进行包装，以赋予拖拽物响应平移手势的能力。
创建一个容器控件HorizontalPanContainer，控件包含的PanGestureRecognizer提供了当手指在屏幕移动这一过程的描述
<?xml version="1.0" encoding="UTF-8"?>
<ContentView xmlns="http://schemas.microsoft.com/dotnet/2021/maui"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
x:Class="MauiSample.Controls.HorizontalPanContainer">
<ContentView.GestureRecognizers>
<PanGestureRecognizer PanUpdated="PanGestureRecognizer_OnPanUpdated"></PanGestureRecognizer>
<TapGestureRecognizer Tapped="TapGestureRecognizer_OnTapped"></TapGestureRecognizer>
</ContentView.GestureRecognizers>
</ContentView>
创建一个手势控件。他将留声机唱盘区域包裹起来。这样当手指在唱盘区域滑动时，就可以触发平移手势事件。
<controls:HorizontalPanContainer Background="Transparent"
x:Name="DefaultPanContainer"
OnTapped="DefaultPanContainer_OnOnTapped"
OnfinishedChoise="DefaultPanContainer_OnOnfinishedChoise">
<controls:HorizontalPanContainer.Content>
<Grid PropertyChanged="BindableObject_OnPropertyChanged"
VerticalOptions="Start"
HorizontalOptions="Start">
<Image Source="ic_disc.png"
WidthRequest="300"
HeightRequest="300" />
<Image HeightRequest="200"
WidthRequest="200"
x:Name="AlbumArtImage"
Margin="0"
Source="{Binding CurrentMusic.AlbumArt}"
VerticalOptions="CenterAndExpand"
HorizontalOptions="CenterAndExpand"
Aspect="AspectFill">
<Image.Clip>
<RoundRectangleGeometry CornerRadius="125"
Rect="0,0,200,200" />
</Image.Clip>
</Image>
</Grid>
</controls:HorizontalPanContainer.Content>
</controls:HorizontalPanContainer>
创建影子控件
影子控件用于滑动唱盘时，显示上一曲、下一曲的专辑封面。

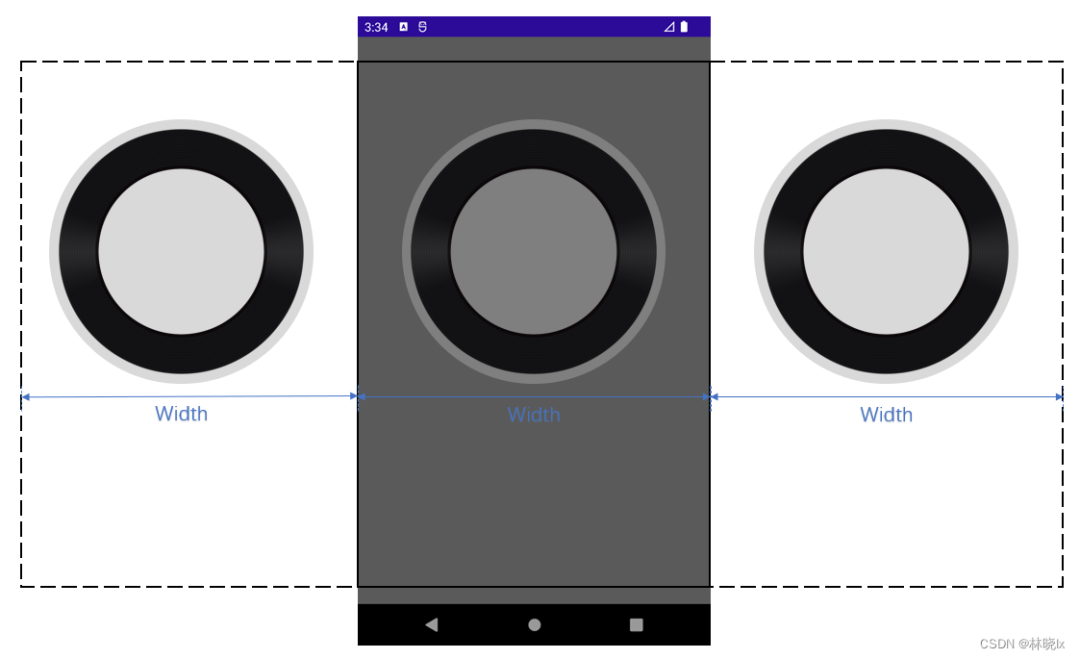

在左右滑动的全程中，唱盘的中心点与相邻唱盘的中心点距离，应为屏幕宽度。如下图所示
唱盘与唱盘的距离应是
创建影子控件，这个控件将随拖拽物的移动而跟随移动，当然我们只需要保持X方向的移动即可。
在NowPlayingPage中的HorizontalPanContainer相邻容器视图中创建影子控件，代码如下：
<Grid TranslationX="{Binding Source={x:Reference DefaultPanContainer} ,Path=Content.TranslationX}">
<Image Source="ic_disc.png"
WidthRequest="300"
HeightRequest="300" />
<Image HeightRequest="200"
WidthRequest="200"
Margin="0"
Source="{Binding PreviewMusic.AlbumArt}"
VerticalOptions="CenterAndExpand"
HorizontalOptions="CenterAndExpand"
Aspect="AspectFill">
<Image.Clip>
<RoundRectangleGeometry CornerRadius="125"
Rect="0,0,200,200" />
</Image.Clip>
</Image>
</Grid>

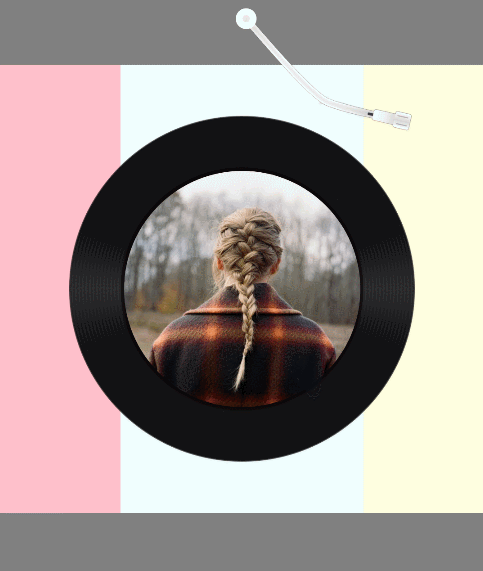

我们将这个影子控件的TranslationX属性将绑定到拖拽物的TranslationX属性上，初步效果如下
拖拽区域需要两个影子控件，分别显示上一曲和下一曲的专辑封面。
我们需要将影子控件的偏移量与屏幕宽度作匹配，我们用转换器来实现这个功能。
创建CalcValueConverter.cs文件，代码如下：
public class CalcValueConverter : IValueConverter
{
public object Convert(object value, Type targetType, object parameter, CultureInfo culture)
{
var d = (double)value;
double compensation;
if (double.Parse((string)parameter)>=0)
{
compensation=((App.Current as App).PanContainerWidth+300)/2;
}
else
{
compensation=-1.5*(App.Current as App).PanContainerWidth+300/2;
}
return d+compensation;
}
public object ConvertBack(object value, Type targetType, object parameter, CultureInfo culture)
{
throw new NotImplementedException();
}
}
将CalcValueConverter添加至资源字典中，
<converter:CalcValueConverter x:Key="CalcValueConverter"></converter:CalcValueConverter>
对影子控件的属性绑定设置转换器，并设置转换器参数，代码如下：
左影子控件（上一曲专辑唱盘）
TranslationX="{Binding Source={x:Reference DefaultPanContainer} ,Path=Content.TranslationX,Converter={StaticResource CalcValueConverter},ConverterParameter=-1}"
右影子控件（下一曲专辑唱盘）
TranslationX="{Binding Source={x:Reference DefaultPanContainer} ,Path=Content.TranslationX,Converter={StaticResource CalcValueConverter},ConverterParameter=-1}"
唱盘拨动交互
当然我们仅希望拖拽物仅在水平方向上响应手势
在HorizontalPanContainer中，注册PanGestureRecognizer的响应事件PanGestureRecognizer_OnPanUpdated，在GestureStatus.Running添加代码如下：
private async void PanGestureRecognizer_OnPanUpdated(object sender, PanUpdatedEventArgs e)
{
var isInPit = false;
switch (e.StatusType)
{
case GestureStatus.Running:
var translationX = PositionX + e.TotalX;
var translationY = PositionY;
...
}
}
结合上一小节写的三个PitGrid，此时拖拽唱盘，并且在拖拽开始，进入pit，离开pit，释放时，分别触发Start，In，Out，Over四个状态事件。

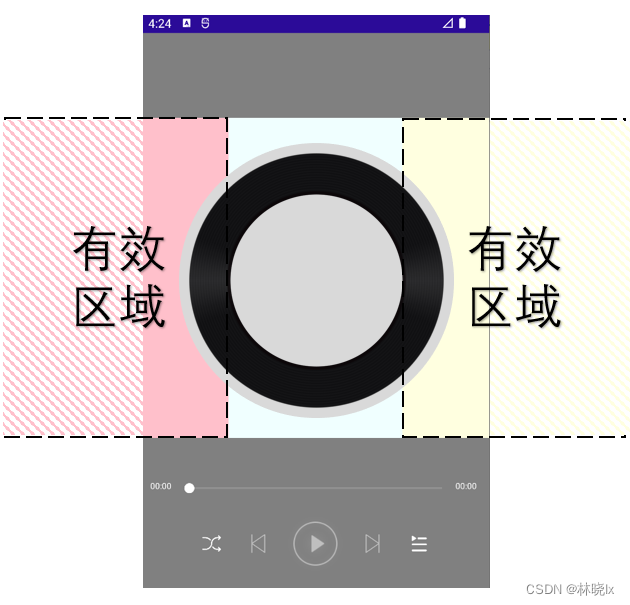

响应状态事件的有效区域如下
创建检测唱盘中心点是否在有效区域的方法，
当平移方向为向右时，唱盘中心点的X坐标应大于右pit区域的起始X坐标； 当平移方向为向左时，唱盘中心点的X坐标应小于左pit区域的结束X坐标。
在GestureStatus.Running添加代码如下：
foreach (var item in PitLayout)
{
var pitRegion = new Region(item.X, item.X + item.Width, item.Y, item.Y + item.Height, item.PitName);
var isXin = (e.TotalX>0 && translationX >= pitRegion.StartX - Content.Width / 2 && pitRegion.StartX>this.Width/2)||
(e.TotalX<0 && translationX <= pitRegion.EndX - Content.Width / 2&&pitRegion.EndX<this.Width/2);
if (isXin)
{
isInPit = true;
}
...
}
在不同的pit中，处理对应的状态事件。
若在手指离开时，唱盘的中心点还在MiddlePit区域范围内，则将唱盘回弹移动到MiddlePit中心点。
若在LeftPit或RightPit区域，则将唱盘移动到LeftPit或RightPit区域中心点。
此时已经实现了拖拽唱盘的基本功能，但是在释放唱盘时，影子唱盘并没有如预期那样移动到MiddlePit的中心点。
当命中LeftPit或RightPit区域时，我们希望影子控件移动到MiddlePit中心点。当影子控件移动到位时，替换掉当前的唱盘，成为新的拖拽物。由此可以无限的拨动唱盘实现连续切歌的效果。
当手指释放，唱盘准备向左或右移动时，迅速将影子控件的位置替换成当前唱盘的位置。用当前唱盘的“瞬移”，看起来像唱盘被影子唱盘替换掉了，但是在屏幕中心活动的拖拽物，一直是真正的那个控件。
在GestureStatus.Completed添加代码如下：
case GestureStatus.Completed:
double destinationX;
var view = this.CurrentView;
if (isInPitPre)
{
var pitRegion = new Region(view.X, view.X + view.Width, view.Y, view.Y + view.Height, view.PitName);
var prefix = pitRegion.StartX>this.Width/2 ? 1 : -1;
destinationX=PositionX+prefix*(App.Current as App).PanContainerWidth;
}
else
{
destinationX=PositionX;
}

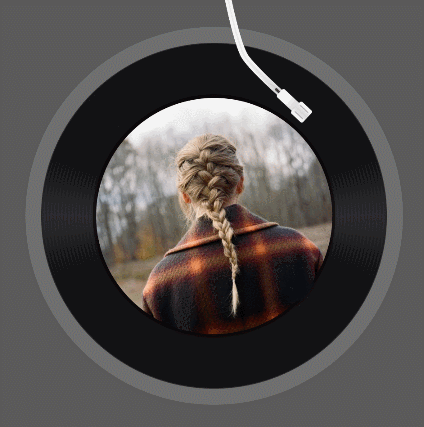

这样看起来像可以无限地拨动唱盘了
唱盘和唱针动画
唱盘转动，音乐随之播放，通过将专辑封面图片以20秒每圈的速度旋转来实现唱盘旋转的效果。
在NowPlayingPage中创建一个Animation对象，用于控制唱盘旋转。
private Animation rotateAnimation;
编写启动旋转动画方法StartAlbumArtRotation以及停止动画方法StopAlbumArtRotation，代码如下：
private void StartAlbumArtRotation()
{
this.AlbumArtImage.AbortAnimation("AlbumArtImageAnimation");
rotateAnimation = new Animation(v => this.AlbumArtImage.Rotation = v, this.AlbumArtImage.Rotation, this.AlbumArtImage.Rotation+ 360);
rotateAnimation.Commit(this, "AlbumArtImageAnimation", 16, 20*1000, repeat: () => true);
}
private void StopAlbumArtRotation()
{
this.AlbumArtImage.CancelAnimations();
if (this.rotateAnimation!=null)
{
this.rotateAnimation.Dispose();
}
}

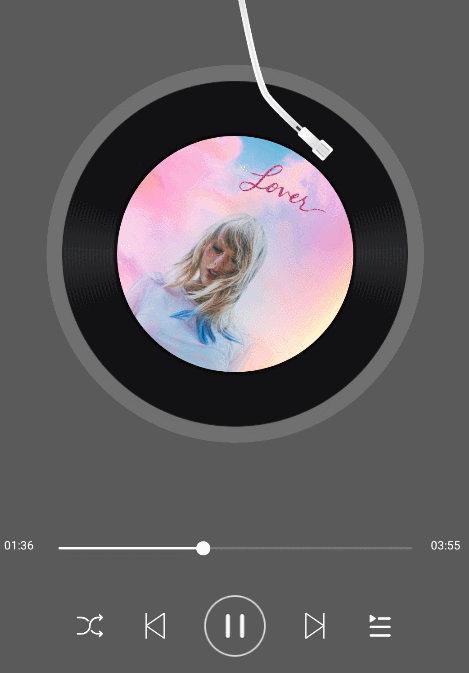

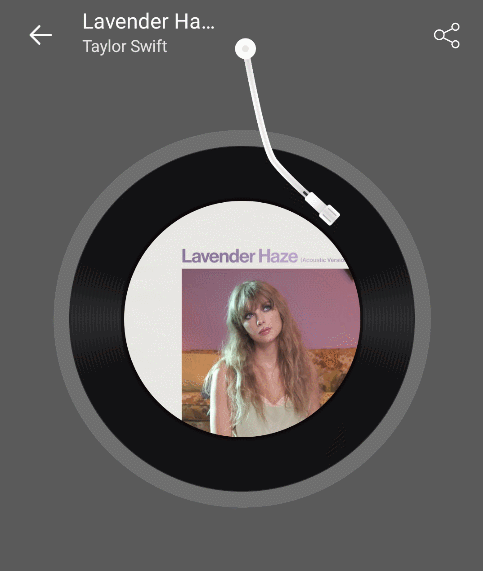

效果如下：
注意，当音乐暂停后，停止旋转动画，当音乐恢复播放时，转盘应从之前停止的角度开始启动旋转动画。
在拨动唱盘或切歌时，唱针将从唱盘上移开，通过旋转唱针图片30度来实现唱针移开的效果。

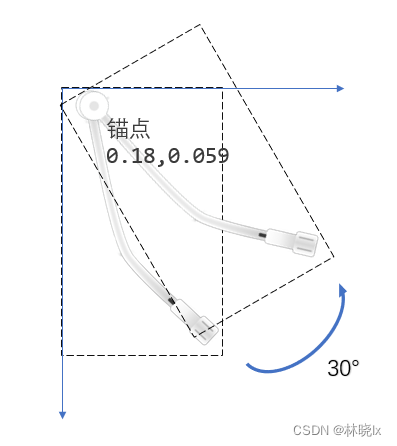

首先设置锚点，AnchorX=0.18，AnchorY=0.059，如下：
<Image WidthRequest="100"
HeightRequest="167"
HorizontalOptions="Center"
VerticalOptions="Start"
Margin="70,-50,0,0"
Source="ic_needle.png"
x:Name="AlbumNeedle"
AnchorX="0.18"
AnchorY="0.059" />
在音乐播放时 当手指开始滑动时，唱针从唱盘上移开，唱盘停止旋转； 当手指离开时，唱针回到唱盘上，唱盘继续旋转。
private async void PanActionHandler(object recipient, HorizontalPanActionArgs args)
{
switch (args.PanType)
{
case HorizontalPanType.Over:
if (MusicRelatedViewModel.IsPlaying)
{
await this.AlbumNeedle.RotateTo(0, 300);
this.StartAlbumArtRotation();
}
break;
case HorizontalPanType.Start:
if (MusicRelatedViewModel.IsPlaying)
{
await this.AlbumNeedle.RotateTo(-30, 300);
this.StopAlbumArtRotation();
}
break;
...
}
}

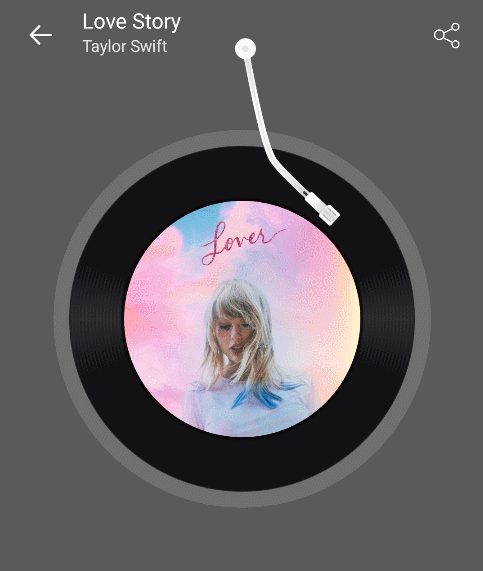

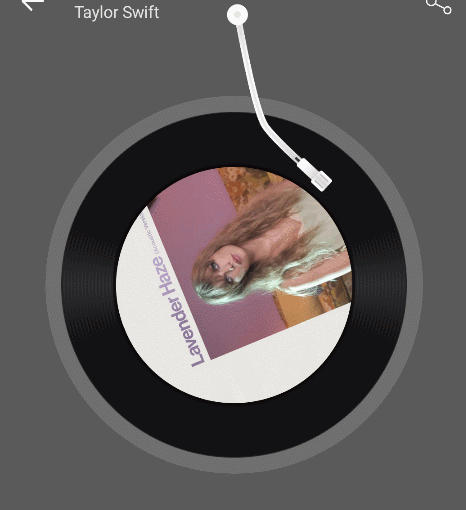

效果如下：
当暂停、恢复时，唱针的位置也应该随之改变。
private async void MusicRelatedViewModel_PropertyChanged(object sender, PropertyChangedEventArgs e)
{
if (e.PropertyName==nameof(MusicRelatedViewModel.IsPlaying))
{
if (MusicRelatedViewModel.IsPlaying)
{
await this.AlbumNeedle.RotateTo(0, 300);
this.StartAlbumArtRotation();
}
else
{
await this.AlbumNeedle.RotateTo(-30, 300);
this.StopAlbumArtRotation();
}
}
}
效果如下：

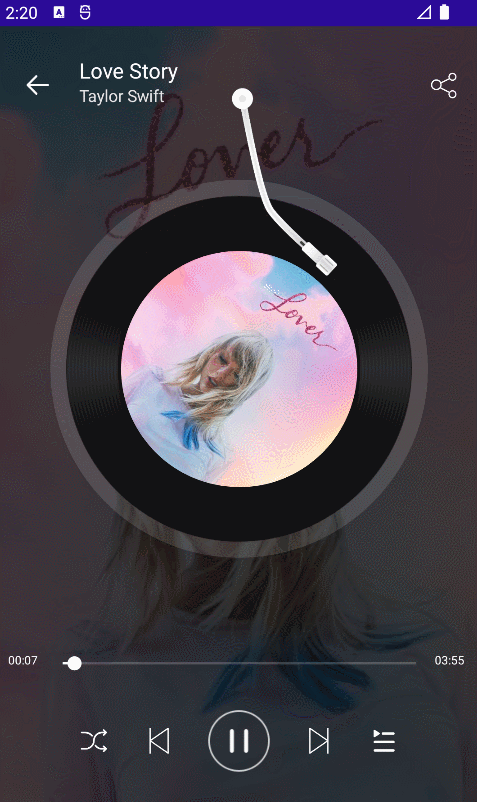

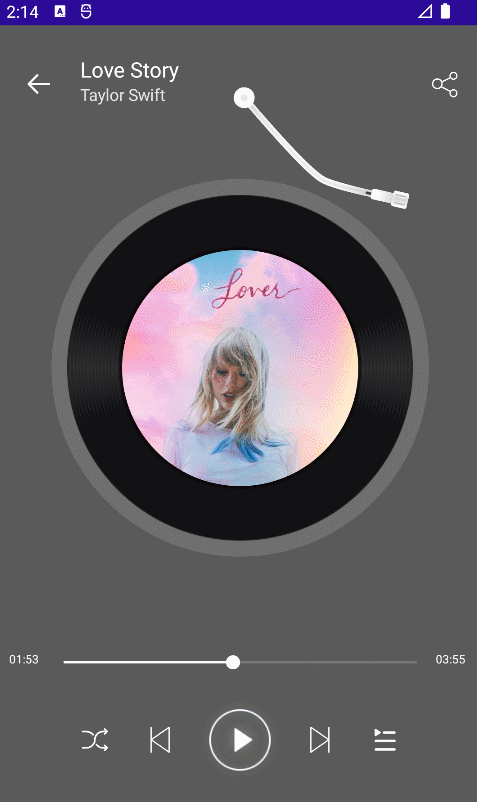

最终效果如下：
项目地址
Github：https://github.com/jevonsflash/maui-samples
