使用MASA全家桶从零开始搭建IoT平台（二）设备注册

前言

我们不希望任何设备都可以接入我们的IoT平台，所以一个设备正常的接入流程是这样的，
1、上位机软件通过串口或其他方式读取设备的唯一标识码UUID。
2、上位机调用IoT后台接口，发送UUID和ProductID。
3、后台接口判断设备是否注册过，如果没有注册过，就根据ProductID并按照一定规律生成DeviceName和Password通过接口返回给上位机软件。
4、上位机软件通过串口将接口返回的数据写入设备。.

一、设备注册流程

这里主要涉及四个概念
1、UUID（设备唯一ID，一般为设备主控板编号）
2、ProductID（设备所属产品ID，在IoT后台定义）
3、DeviceName（设备在IoT平台或MQTT的名称，该名称大多与产品相关）
4、Password（设备连接MQTT的密码）

二、MQTT注册

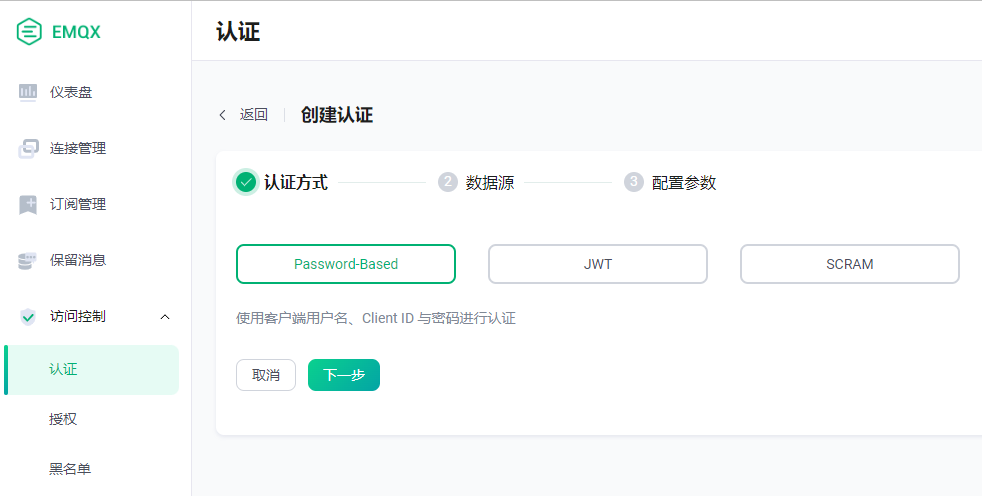

1.在EMQX中添加认证方式

使用MASA全家桶从零开始搭建IoT平台（二）设备注册

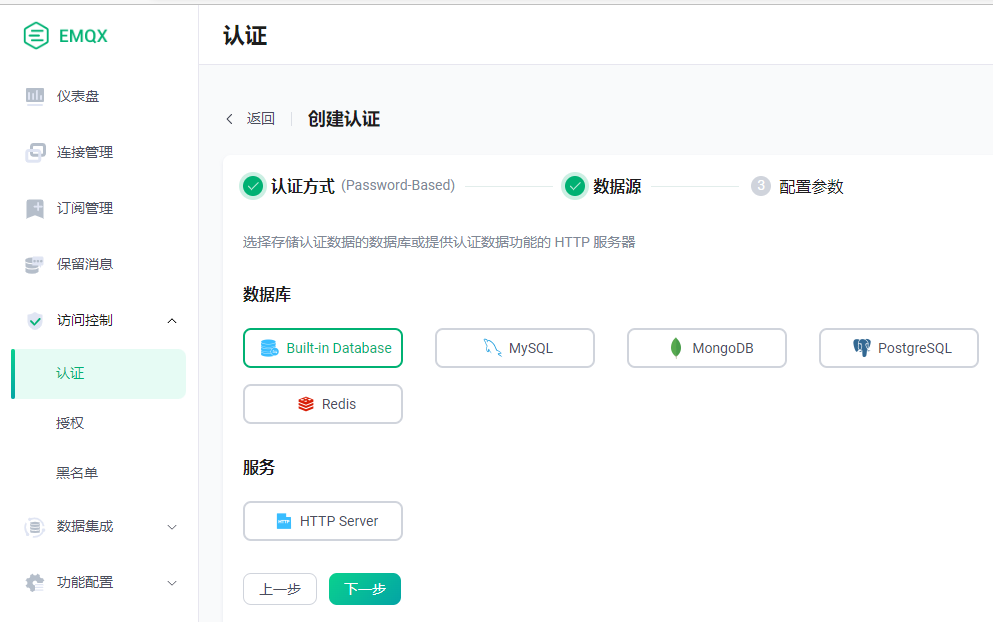

选择Built-in Database方式，内置数据库进行密码认证
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

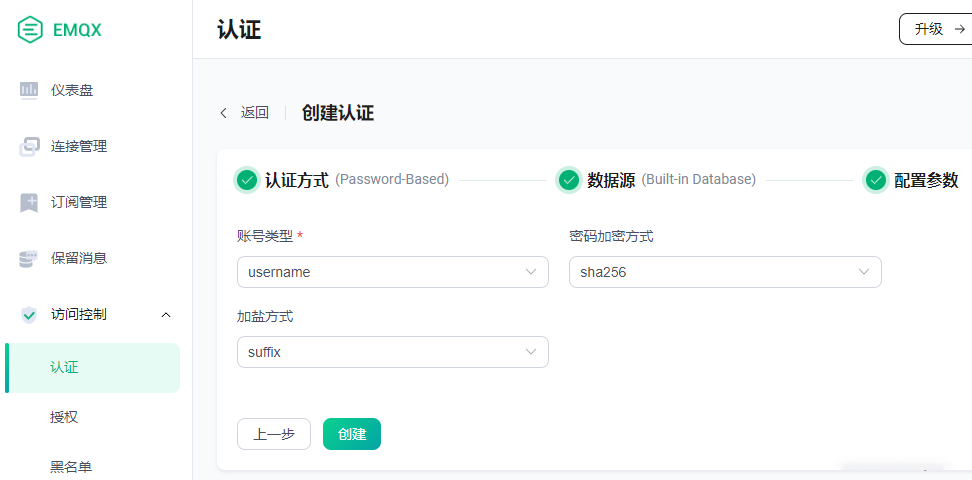

账号类型选择username，加密方式和加盐方式可以保持默认
使用MASA全家桶从零开始搭建IoT平台（二）设备注册
点击创建后可以在认证菜单中看到新建的认证方式，状态为：已连接
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

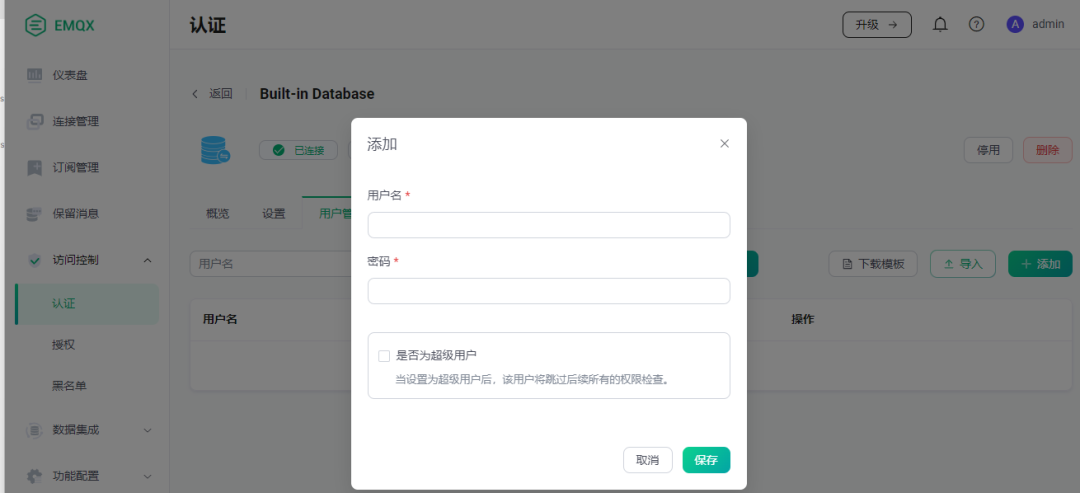

我们点击用户管理->添加 可以手动创建用户
使用MASA全家桶从零开始搭建IoT平台（二）设备注册
这里的场景我们是通过上位机调用IoT后端，IoT接口内部调用EMQX接口来实现自动创建用户的

2.创建Api Key

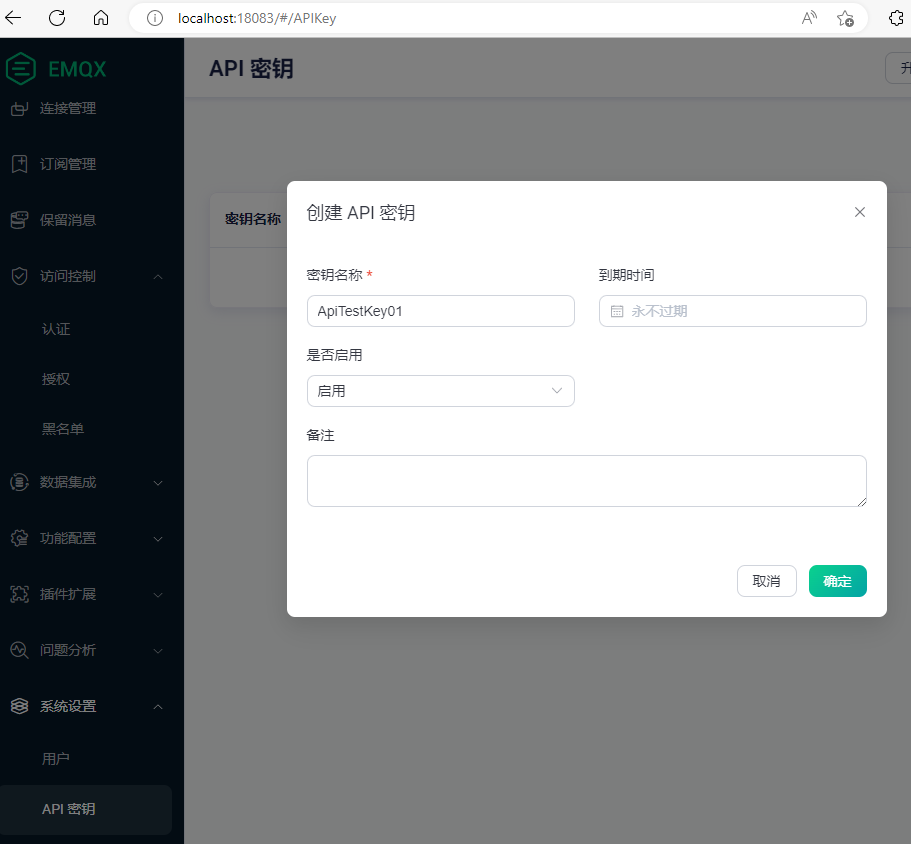

调用接口需要认证，这里我们使用Api key的方式，我们在系统设置->API密钥中创建一个API密钥
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

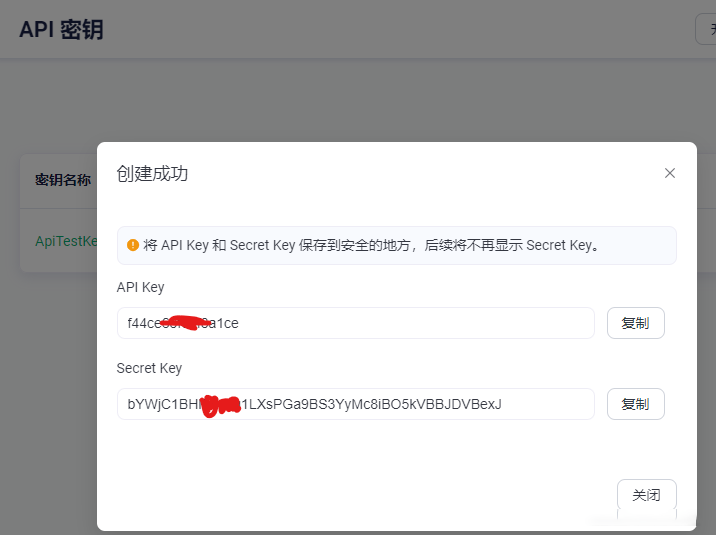

Secret Key 只有创建的时候才会显示明文，我们需要记录下API Key 和 Secret Key
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

3.调用接口创建用户

我们在浏览器打开EMQX 的RestAPI swagger
http://localhost:18083/api-docs/index.html
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

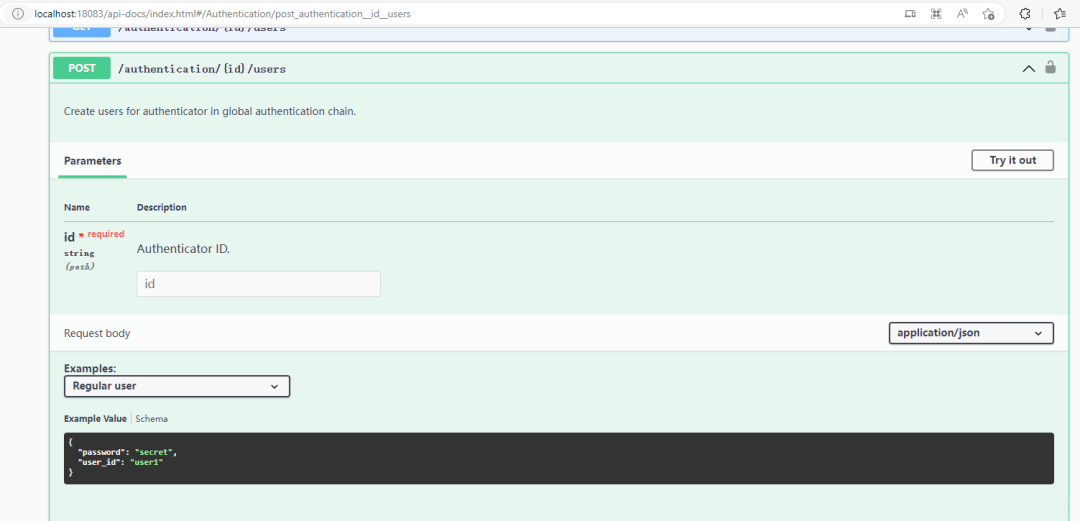

我们可以通过这个接口来创建用户，这里的Authenticator ID 就是我们上面创建的内置数据库 Password Based的ID，
这个ID的获取通过下面的authentication方法获取
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

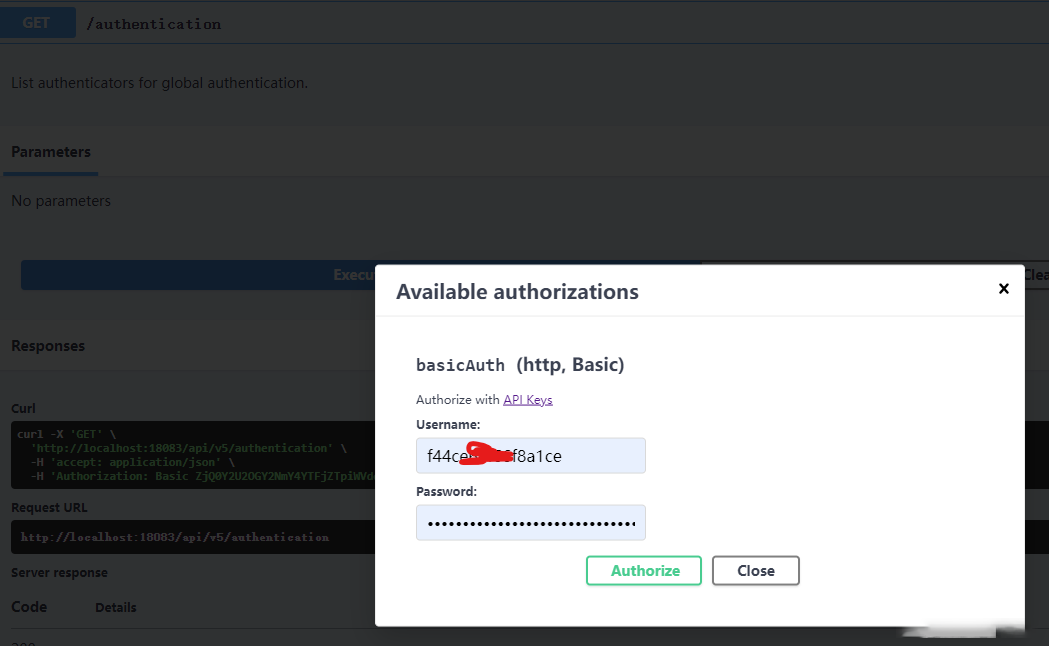

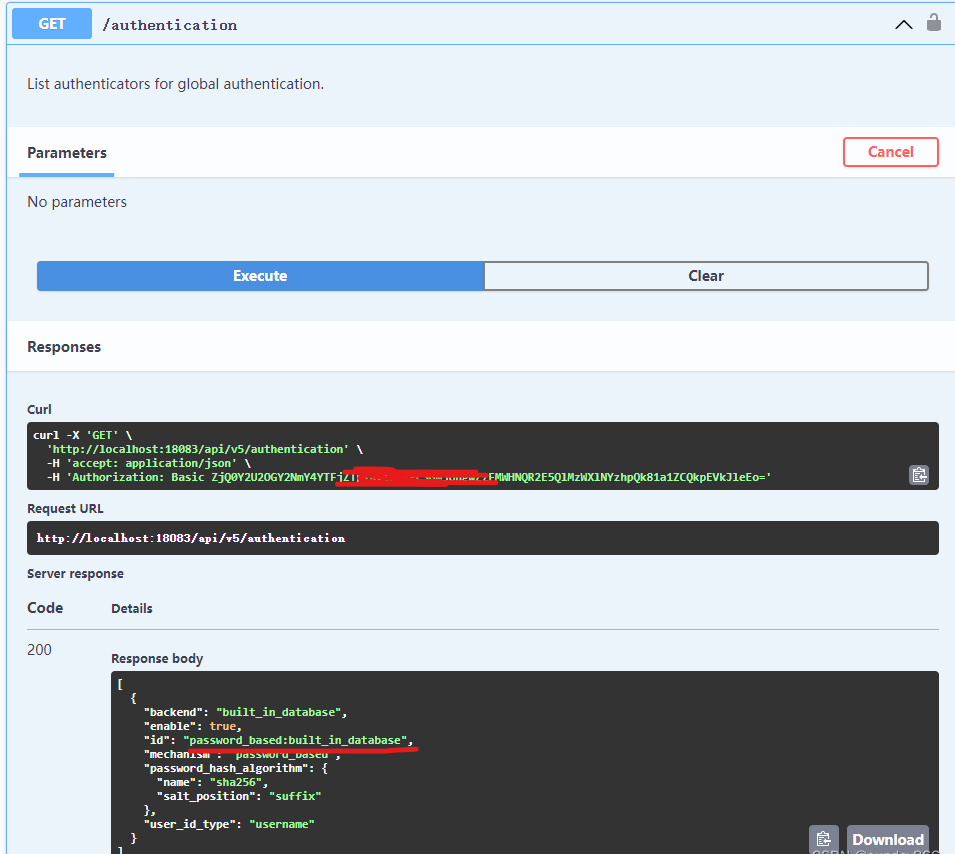

我们在认证中直接使用API Key 和 Secret Key,接口返回Id：password_based:built_in_database
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

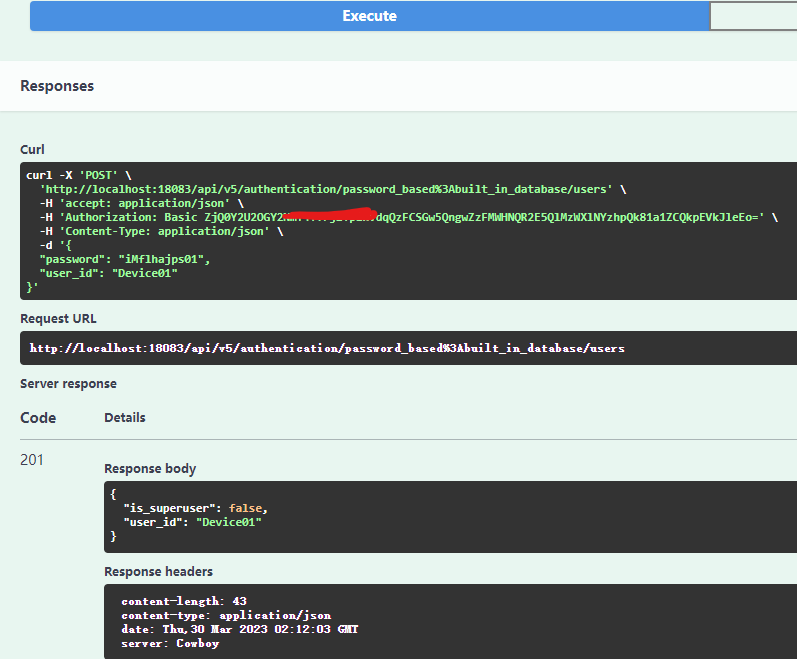

调用authentication的Post接口，在 id字段输入：password_based:built_in_database，Request body中输入设备的user_id和password即可成功创建用户。
使用MASA全家桶从零开始搭建IoT平台（二）设备注册
我们在Deshboard的界面中也可以看到刚刚创建的用户
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

三、测试设备连接

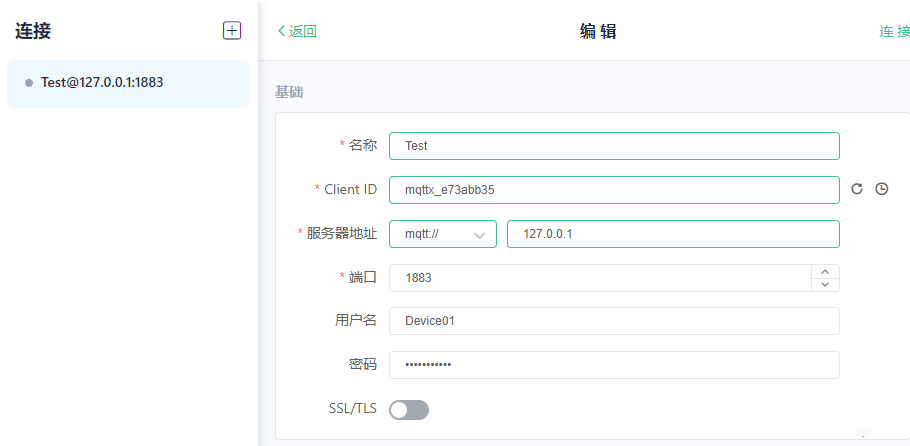

我们使用MQTTX来模拟客户端设备通过mqtt协议连接到EMQX，新建连接，填写地址、端口、和刚刚通过Api创建用户名密码。
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

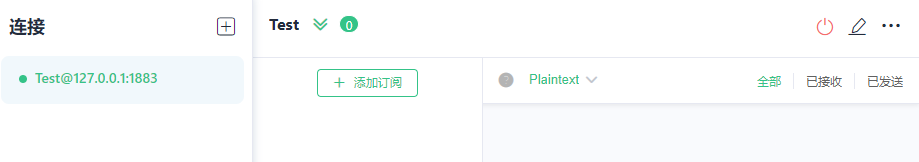

点击连接、发现设备已经可以正常连接MQTT了
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

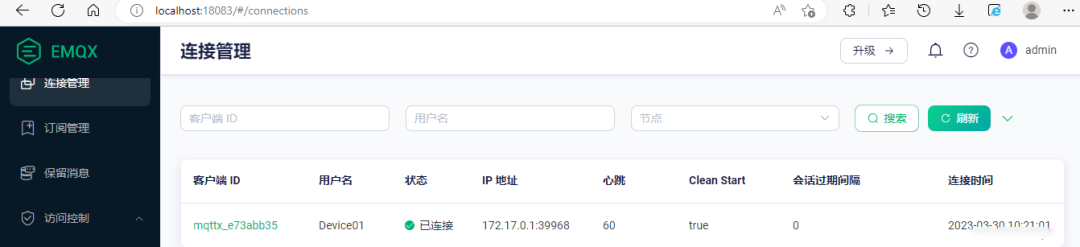

在Dashboard中也可以看到当前连接的客户端ID等信息
使用MASA全家桶从零开始搭建IoT平台（二）设备注册

四、编写代码

在MASA.IoT.WebApi项目种添加DeviceController控制器并添加DeviceRegAsync方法用于设备注册，设备如果没有注册过（UUID 数据库不存在），那么会根据ProductCode按照规律生成设备名称，名称以该产品供应商编号开头，后跟时间和序号。然后向EMQX添加设备，并同时存储到数据库中。
如果设备已经注册过，那么直接从数据库取出设备注册信息返回。
代码编写相对简单，不过多赘述。


//DeviceController
namespace MASA.IoT.WebApi.Controllers
{
[Route("api/[controller]")]
[ApiController]
public class DeviceController : ControllerBase
{
private readonly IDeviceHandler _deviceHandler;

public DeviceController(IDeviceHandler deviceHandler)
{
_deviceHandler = deviceHandler;
}

[HttpPost]

public async Task<DeviceRegResponse> DeviceRegAsync(DeviceRegRequest request)
{
return await _deviceHandler.DeviceRegAsync(request);
}
}
}


//DeviceHandler
using MASA.IoT.WebApi.Contract;
using MASA.IoT.WebApi.IHandler;
using MASA.IoT.WebApi.Models.Models;
using Microsoft.EntityFrameworkCore;

namespace MASA.IoT.WebApi.Handler
{
public class DeviceHandler : IDeviceHandler
{
private readonly MASAIoTContext _ioTDbContext;
private readonly IMqttHandler _mqttHandler;

public DeviceHandler(MASAIoTContext ioTDbContext, IMqttHandler mqttHandler)
{
_ioTDbContext = ioTDbContext;
_mqttHandler = mqttHandler;
}

/// <summary>
/// 注册设备
/// </summary>
/// <param name="request"></param>
/// <returns>
/// 设备注册信息
/// </returns>
public async Task<DeviceRegResponse> DeviceRegAsync(DeviceRegRequest request)
{
var productInfo =
await _ioTDbContext.IoTProductInfo.FirstOrDefaultAsync(o => o.ProductCode == request.ProductCode);
if (productInfo == null)
{
return new DeviceRegResponse
{
Succeed = false,
ErrMsg = "ProductCode not found"
};
}
var deviceRegInfo = await GetDeviceRegInfoAsync(request);
if (deviceRegInfo != null) //已经注册过
{
return deviceRegInfo;
}
else //没有注册过
{
var deviceName = await GenerateDeviceNameAsync(productInfo.SupplyNo, request.ProductCode, request.UUID);
var password = Guid.NewGuid().ToString("N");
var addDeviceResponse = await _mqttHandler.DeviceRegAsync(deviceName, password);
if (addDeviceResponse.user_id == deviceName) //注册成功
{
deviceRegInfo = new DeviceRegResponse
{
DeviceName = deviceName,
Password = password,
Succeed = true,
ErrMsg = string.Empty
};
await _ioTDbContext.IoTDeviceInfo.AddAsync(new IoTDeviceInfo
{
Id = Guid.NewGuid(),
DeviceName = deviceName,
Password = password,
ProductInfoId = productInfo.Id,
});
await _ioTDbContext.SaveChangesAsync();
return deviceRegInfo;
}

return new DeviceRegResponse
{
Succeed = false,
ErrMsg = addDeviceResponse.message
};
}
}

/// <summary>
/// 获取设备注册信息
/// </summary>
/// <param name="request"></param>
/// <returns>
/// 设备已经注册返回设备注册信息，没有注册过返回null
/// </returns>
private async Task<DeviceRegResponse?> GetDeviceRegInfoAsync(DeviceRegRequest request)
{
var deviceware = await _ioTDbContext.IoTDevicewares.FirstOrDefaultAsync(o => o.ProductCode == request.ProductCode && o.UUID == request.UUID);

if (deviceware == null)
{
return null;
}
else
{
var deviceInfo = await _ioTDbContext.IoTDeviceInfo.FirstAsync(o => o.DeviceName == deviceware.DeviceName);

return new DeviceRegResponse
{
DeviceName = deviceInfo.DeviceName,
Password = deviceInfo.Password,
Succeed = true,
ErrMsg = string.Empty
};
}
}

/// <summary>
/// 生成设备名称
/// </summary>
/// <param name="supplyNo"></param>
/// <param name="productCode"></param>
/// <param name="uuid"></param>
/// <returns>
/// 设备Mqtt名称
/// </returns>
private async Task<string> GenerateDeviceNameAsync(string supplyNo, string productCode, string uuid)
{
var lastDeviceware = await _ioTDbContext.IoTDevicewares.Where(o => o.ProductCode == productCode).OrderByDescending(o => o.CreationTime).FirstOrDefaultAsync();

var newDeviceware = new IoTDevicewares
{
Id = Guid.NewGuid(),
UUID = uuid,
ProductCode = productCode,
CreationTime = DateTime.Now
};

if (lastDeviceware != null && lastDeviceware.DeviceName.StartsWith(supplyNo + DateTime.Today.ToString("yyyyMMdd")))
{
newDeviceware.DeviceName = (long.Parse(lastDeviceware.DeviceName) + 1).ToString();
}
else
{
newDeviceware.DeviceName = supplyNo + DateTime.Today.ToString("yyyyMMdd") + "0001";
}
await _ioTDbContext.IoTDevicewares.AddAsync(newDeviceware);
await _ioTDbContext.SaveChangesAsync();

return newDeviceware.DeviceName;
}
}
}
这里生成设备名称用了一个简单的算法


// MqttHandler
using Flurl.Http;
using MASA.IoT.WebApi.Contract.Mqtt;
using MASA.IoT.WebApi.IHandler;
using Microsoft.Extensions.Options;
using System.Net;

namespace MASA.IoT.WebApi.Handler
{
public class MqttHandler : IMqttHandler
{
private readonly AppSettings _appSettings;
public MqttHandler(IOptions<AppSettings> settings)
{
_appSettings = settings.Value;
}

public async Task<AddDeviceResponse> DeviceRegAsync(string deviceName,string password)
{
var url = $"{_appSettings.MqttSetting.Url}/api/v5/authentication/password_based:built_in_database/users";
var response = await url.WithBasicAuth(_appSettings.MqttSetting.ApiKey, _appSettings.MqttSetting.SecretKey).AllowAnyHttpStatus().PostJsonAsync(new AddDeviceRequest
{
user_id = deviceName,
password = password,
}
);
if (response.StatusCode is (int)HttpStatusCode.Created or (int)HttpStatusCode.BadRequest or (int)HttpStatusCode.NotFound)
{
return await response.GetJsonAsync<AddDeviceResponse>();
}
else
{
throw new UserFriendlyException(await response.GetStringAsync());
}
}
}
}

总结

以上就是本文要讲的内容，本文介绍了通过账号密码的方式通过接口在EMQX中创建用户，并连接EMQX的过程，EMQX支持的认账方式还有很多，例如JWT认证方式可以授权一次性密码认证，可以控制认证的有效期，我们在后面的章节具体应用中会进行说明。
完整代码在这里：https://github.com/sunday866/MASA.IoT-Training-Demos
