用WPF做一个思维导图

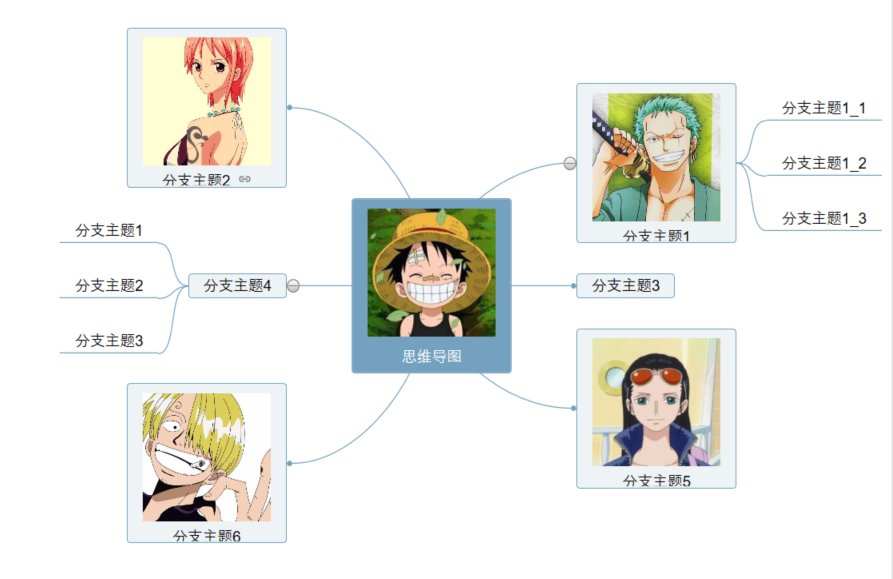

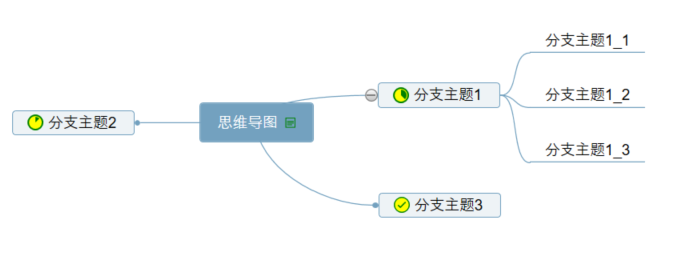

先上一张简易效果图,本次更新主要仿照百度脑图。

用WPF做一个思维导图

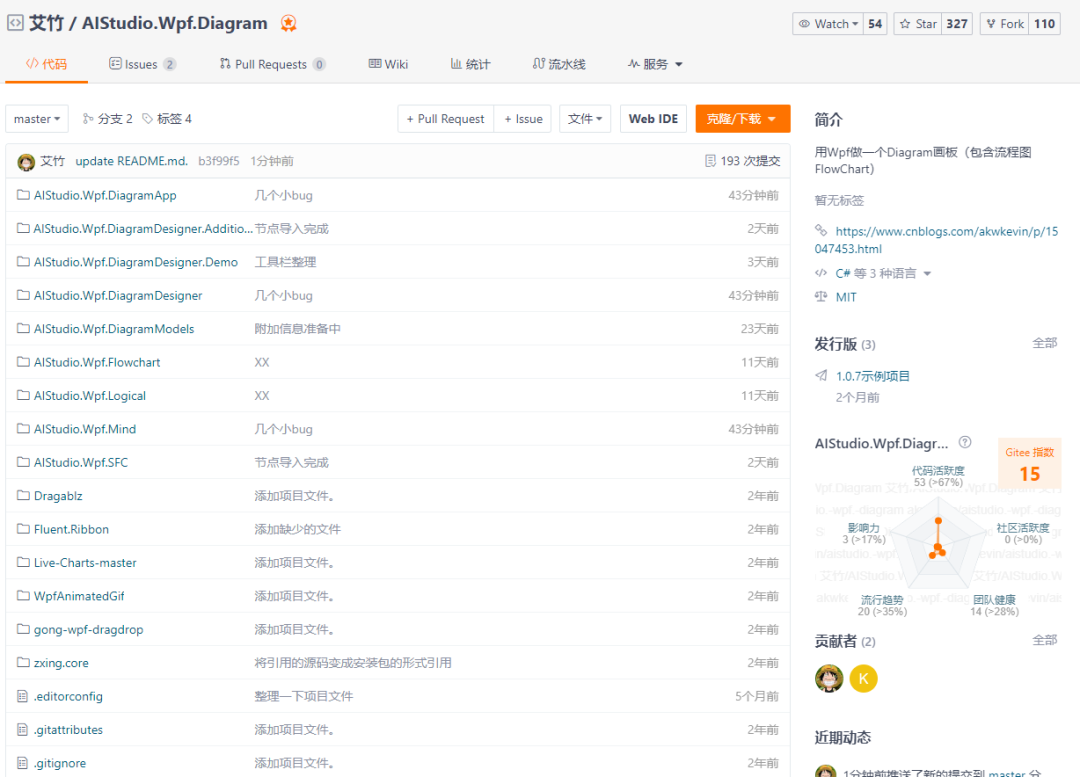

同样老规矩,先上源码地址:https://gitee.com/akwkevin/aistudio.-wpf.-diagram.

用WPF做一个思维导图

本次扩展主要内容:

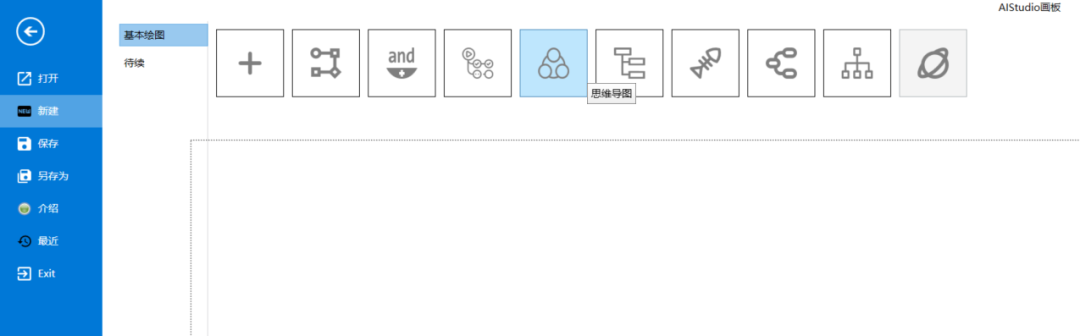

1. 思维导图、目录组织图、鱼骨头图、逻辑结构图、组织结构图,入口在文件新建下。

用WPF做一个思维导图

2. 思维导图工具栏(只有思维导图模式下可见)

用WPF做一个思维导图

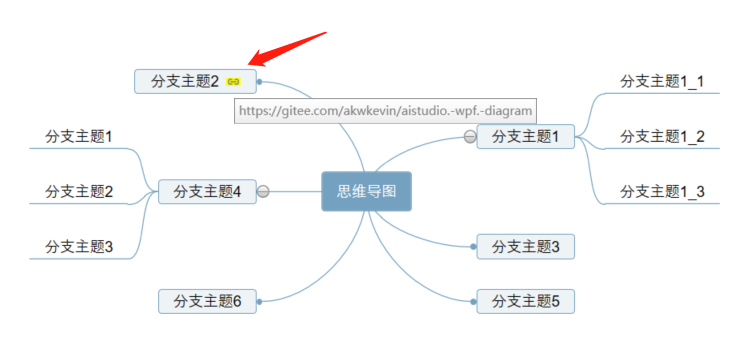

2.1. 插入链接

用WPF做一个思维导图

2.2. 插入图片

用WPF做一个思维导图

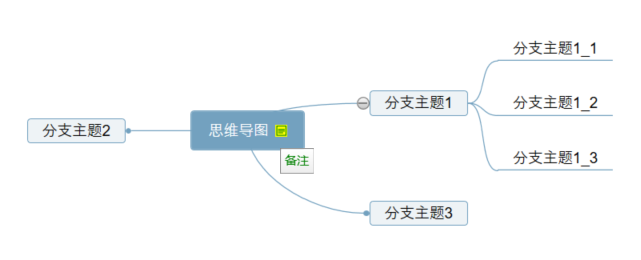

2.3. 插入备注

用WPF做一个思维导图

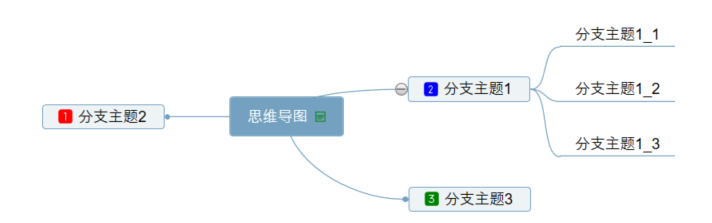

2.4. 插入优先级

用WPF做一个思维导图

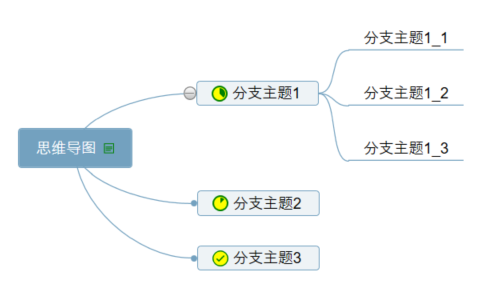

2.5. 插入进度

用WPF做一个思维导图

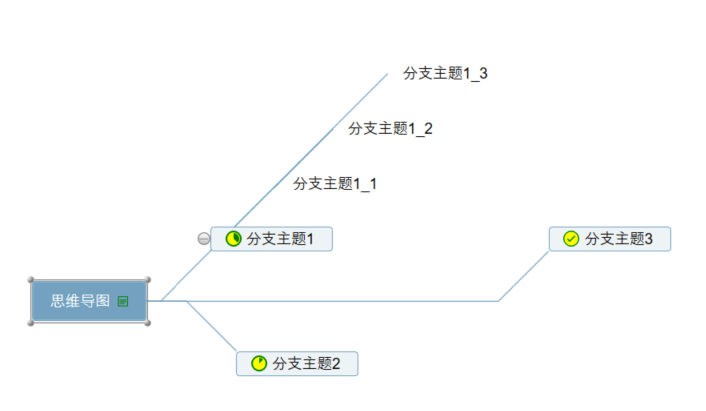

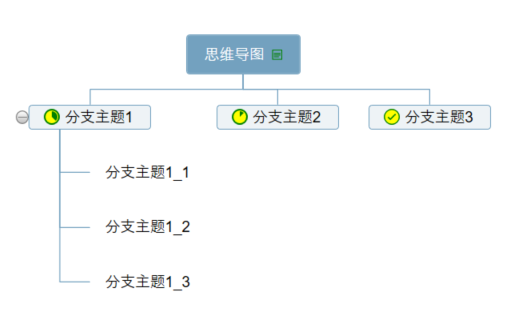

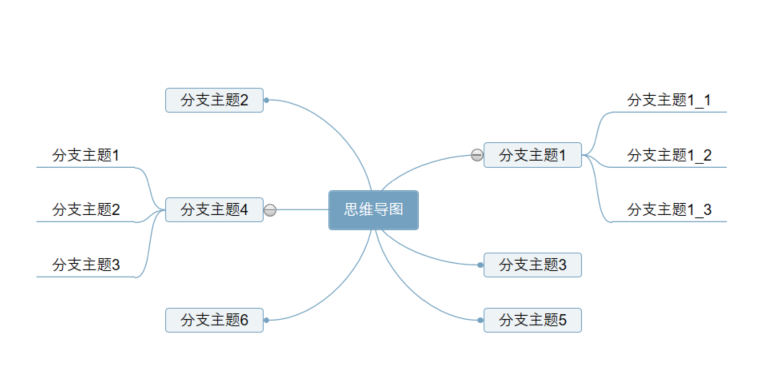

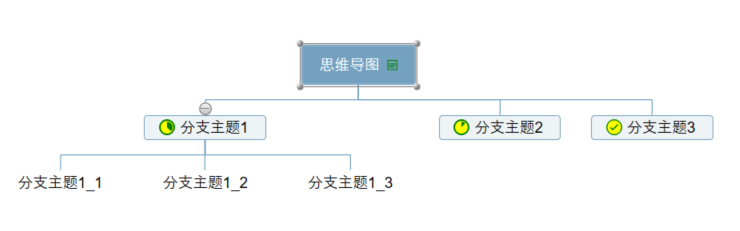

2.6.切换类型

用WPF做一个思维导图
用WPF做一个思维导图
用WPF做一个思维导图
用WPF做一个思维导图

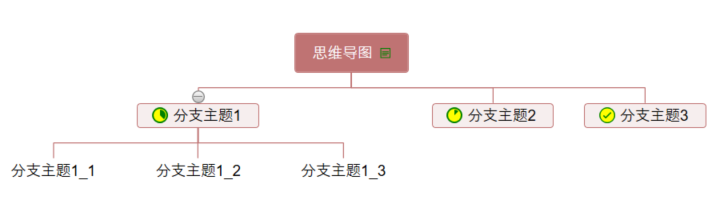

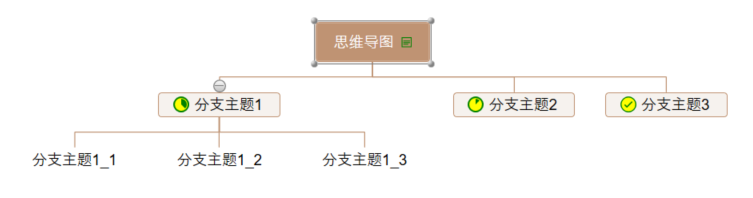

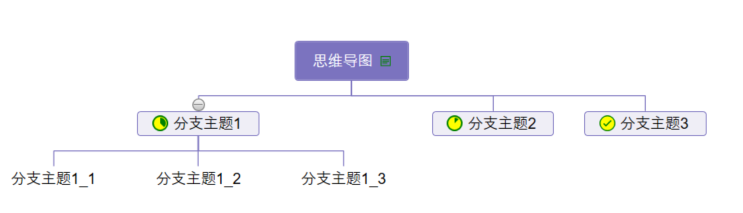

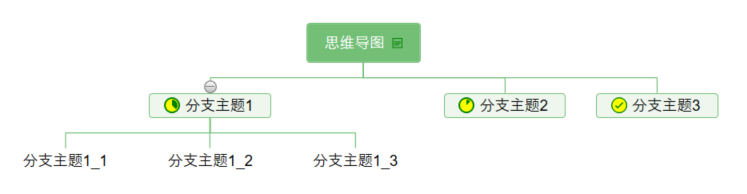

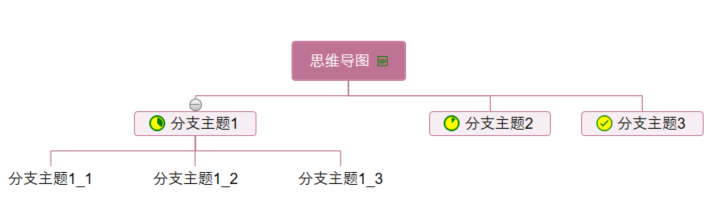

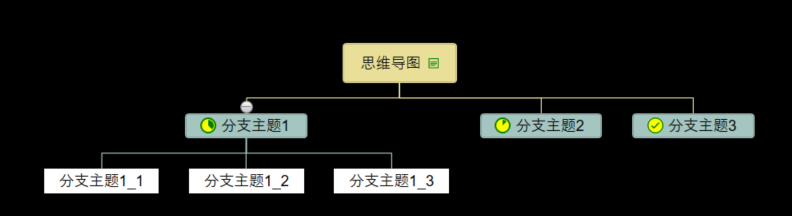

2.7. 切换主题

用WPF做一个思维导图
用WPF做一个思维导图
用WPF做一个思维导图
用WPF做一个思维导图
用WPF做一个思维导图
用WPF做一个思维导图

2.8. 还要展开节点,全选,居中,适应窗体大小等功能,不再介绍。

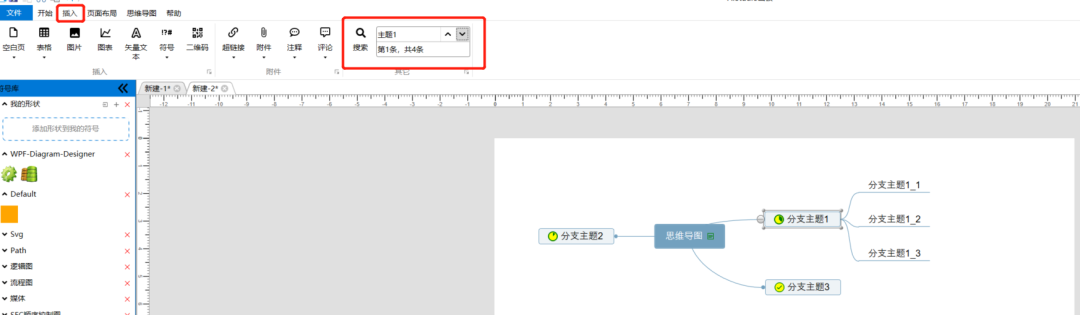

3. 添加搜索功能(不仅仅思维导图可以使用)

用WPF做一个思维导图

4. 接下来介绍下核心源代码(布局设置)

思维导图、目录组织图、鱼骨头图、逻辑结构图、组织结构图的布局都继承了以下接口:

public interface IMindLayout
{
    /// <summary>
    ///  默认节点样式设置
    /// </summary>
    /// <param name="mindNode"></param>
    void Appearance(MindNode mindNode);

    /// <summary>
    ///  节点样式设置
    /// </summary>
    /// <param name="mindNode"></param>
    /// <param name="mindTheme"></param>
    /// <param name="initAppearance"></param>
    void Appearance(MindNode mindNode, MindTheme mindTheme, bool initAppearance);

    /// <summary>
    /// 连线类型设置
    /// </summary>
    /// <param name="source"></param>
    /// <param name="sink"></param>
    /// <param name="connector"></param>
    /// <returns></returns>
    ConnectionViewModel GetOrSetConnectionViewModel(MindNode source, MindNode sink, ConnectionViewModel connector = null);

    /// <summary>
    /// 更新布局
    /// </summary>
    /// <param name="mindNode"></param>
    void UpdatedLayout(MindNode mindNode);
}

其中:UpdatedLayout包括布局丈量MeasureOverride和摆放元素ArrangeOverride,是不是感觉和重新Panel差不多,先计算每个节点占的大小,然后开始布局。下面为思维导图的源代码,其它导图的,如有兴趣请下载源代码查看。

public SizeBase MeasureOverride(MindNode mindNode, bool isExpanded = true)
{
    var sizewithSpacing = mindNode.SizeWithSpacing;
    if (mindNode.Children?.Count > 0)
    {
        if (mindNode.NodeLevel == 0)
        {
            var rights = mindNode.Children.Where((p, index) => index % 2 == 0).ToList();
            rights.ForEach(p => p.ConnectorOrientation = ConnectorOrientation.Left);
            var rightsizes = rights.Select(p => MeasureOverride(p, mindNode.IsExpanded && isExpanded)).ToArray();
            var lefts = mindNode.Children.Where((p, index) => index % 2 == 1).ToList();
            lefts.ForEach(p => p.ConnectorOrientation = ConnectorOrientation.Right);
            var leftsizes = lefts.Select(p => MeasureOverride(p, mindNode.IsExpanded && isExpanded)).ToArray();
            sizewithSpacing = new SizeBase(sizewithSpacing.Width + rightsizes.MaxOrDefault(p => p.Width) + +leftsizes.MaxOrDefault(p => p.Width), Math.Max(sizewithSpacing.Height, Math.Max(rightsizes.SumOrDefault(p => p.Height), leftsizes.SumOrDefault(p => p.Height))));
        }
        else
        {
            var childrensizes = mindNode.Children.Select(p => MeasureOverride(p, mindNode.IsExpanded && isExpanded)).ToArray();
            sizewithSpacing = new SizeBase(sizewithSpacing.Width + childrensizes.MaxOrDefault(p => p.Width), Math.Max(sizewithSpacing.Height, childrensizes.SumOrDefault(p => p.Height)));
        }
    }
    mindNode.DesiredSize = isExpanded ? sizewithSpacing : new SizeBase(0, 0);
    mindNode.Visible = isExpanded;

    return mindNode.DesiredSize;
}

public void ArrangeOverride(MindNode mindNode)
{
    if (mindNode.NodeLevel == 0)
    {
        mindNode.DesiredPosition = mindNode.Position;

        if (mindNode.Children?.Count > 0)
        {
            var rights = mindNode.Children.Where(p => p.ConnectorOrientation == ConnectorOrientation.Left).ToList();
            double left = mindNode.DesiredPosition.X + mindNode.ItemWidth  + mindNode.Spacing.Width;
            double lefttop = mindNode.DesiredPosition.Y + mindNode.ItemHeight / 2 - Math.Min(mindNode.DesiredSize.Height, rights.SumOrDefault(p => p.DesiredSize.Height)) / 2;
            foreach (var child in rights)
            {
                child.Offset = new PointBase(child.Offset.X - child.RootNode.Offset.X, child.Offset.Y - child.RootNode.Offset.Y);

                child.DesiredPosition = new PointBase(left + child.Spacing.Width, lefttop + child.DesiredSize.Height / 2 - child.ItemHeight / 2);
                child.Left = child.DesiredPosition.X + child.Offset.X;
                child.Top = child.DesiredPosition.Y + child.Offset.Y;
                lefttop += child.DesiredSize.Height;

                ArrangeOverride(child);

                var connector = mindNode.Root?.Items.OfType<ConnectionViewModel>().FirstOrDefault(p => p.SourceConnectorInfo?.DataItem == mindNode && p.SinkConnectorInfoFully?.DataItem == child);
                connector?.SetSourcePort(mindNode.FirstConnector);
                connector?.SetSinkPort(child.LeftConnector);
                connector?.SetVisible(child.Visible);
            }

            var lefts = mindNode.Children.Where(p => p.ConnectorOrientation == ConnectorOrientation.Right).ToList();
            double right = mindNode.DesiredPosition.X - mindNode.Spacing.Width;
            double righttop = mindNode.DesiredPosition.Y + mindNode.ItemHeight / 2 - Math.Min(mindNode.DesiredSize.Height, lefts.SumOrDefault(p => p.DesiredSize.Height)) / 2;
            foreach (var child in lefts)
            {
                child.Offset = new PointBase(child.Offset.X - child.RootNode.Offset.X, child.Offset.Y - child.RootNode.Offset.Y);
                child.DesiredPosition = new PointBase(right - child.Spacing.Width - child.ItemWidth, righttop + child.DesiredSize.Height / 2 - child.ItemHeight / 2);
                child.Left = child.DesiredPosition.X + child.Offset.X;
                child.Top = child.DesiredPosition.Y + child.Offset.Y;
                righttop += child.DesiredSize.Height;

                ArrangeOverride(child);

                var connector = mindNode.Root?.Items.OfType<ConnectionViewModel>().FirstOrDefault(p => p.SourceConnectorInfo?.DataItem == mindNode && p.SinkConnectorInfoFully?.DataItem == child);
                connector?.SetSourcePort(mindNode.FirstConnector);
                connector?.SetSinkPort(child.RightConnector);
                connector?.SetVisible(child.Visible);
            }
        }

        mindNode.Offset = new PointBase();//修正后归0
    }
    else
    {
        if (mindNode.GetLevel1Node().ConnectorOrientation == ConnectorOrientation.Left)
        {
            double left = mindNode.DesiredPosition.X + mindNode.ItemWidth + mindNode.Spacing.Width;
            double top = mindNode.DesiredPosition.Y + mindNode.ItemHeight / 2 - Math.Min(mindNode.DesiredSize.Height, mindNode.Children.SumOrDefault(p => p.DesiredSize.Height)) / 2;
            if (mindNode.Children?.Count > 0)
            {
                foreach (var child in mindNode.Children)
                {
                    child.Offset = new PointBase(child.Offset.X - child.RootNode.Offset.X, child.Offset.Y - child.RootNode.Offset.Y);
                    child.DesiredPosition = new PointBase(left + child.Spacing.Width, top + child.DesiredSize.Height / 2 - child.ItemHeight / 2);
                    child.Left = child.DesiredPosition.X + child.Offset.X;
                    child.Top = child.DesiredPosition.Y + child.Offset.Y;
                    top += child.DesiredSize.Height;

                    ArrangeOverride(child);

                    var connector = mindNode.Root?.Items.OfType<ConnectionViewModel>().FirstOrDefault(p => p.SourceConnectorInfo?.DataItem == mindNode && p.SinkConnectorInfoFully?.DataItem == child);
                    connector?.SetSourcePort(mindNode.RightConnector);
                    connector?.SetSinkPort(child.LeftConnector);
                    connector?.SetVisible(child.Visible);
                }
            }
        }
        else
        {
            double right = mindNode.DesiredPosition.X  - mindNode.Spacing.Width;
            double top = mindNode.DesiredPosition.Y + mindNode.ItemHeight / 2 - Math.Min(mindNode.DesiredSize.Height, mindNode.Children.SumOrDefault(p => p.DesiredSize.Height)) / 2;
            if (mindNode.Children?.Count > 0)
            {
                foreach (var child in mindNode.Children)
                {
                    child.Offset = new PointBase(child.Offset.X - child.RootNode.Offset.X, child.Offset.Y - child.RootNode.Offset.Y);
                    child.DesiredPosition = new PointBase(right - child.Spacing.Width - child.ItemWidth, top + child.DesiredSize.Height / 2 - child.ItemHeight / 2);
                    child.Left = child.DesiredPosition.X + child.Offset.X;
                    child.Top = child.DesiredPosition.Y + child.Offset.Y;
                    top += child.DesiredSize.Height;

                    ArrangeOverride(child);

                    var connector = mindNode.Root?.Items.OfType<ConnectionViewModel>().FirstOrDefault(p => p.SourceConnectorInfo?.DataItem == mindNode && p.SinkConnectorInfoFully?.DataItem == child);
                    connector?.SetSourcePort(mindNode.LeftConnector);
                    connector?.SetSinkPort(child.RightConnector);
                    connector?.SetVisible(child.Visible);
                }
            }
        }
    }


}

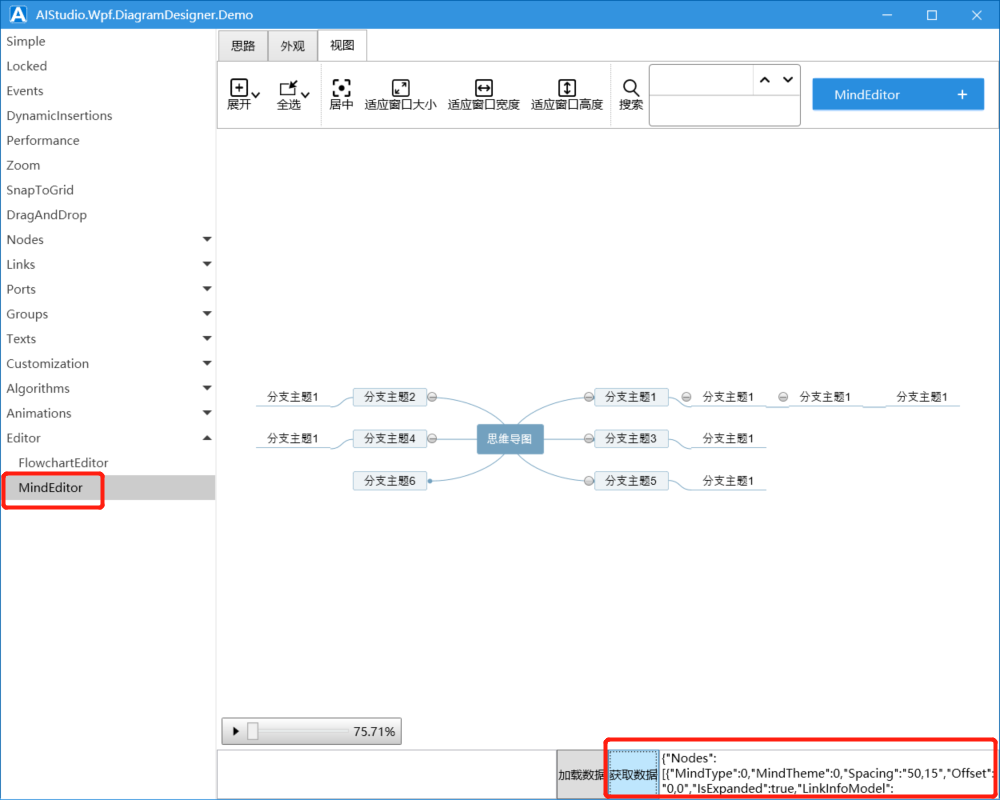

5. 最后为了方便大家使用,我封装了一个思维脑图的控件MindEditor,可以直接绑定json格式的数据,数据改变,可以直接加载应用。(见AIStudio.Wpf.DiagramDesigner.Demo[1]

用WPF做一个思维导图

近期会持续更新,欢迎大家光临艾竹 (akwkevin) - Gitee.com[2],支持的朋友们,点个小星星,你们的支持能燃烧我开源的力量。
