WPF显示数据图表(LiveCharts2)

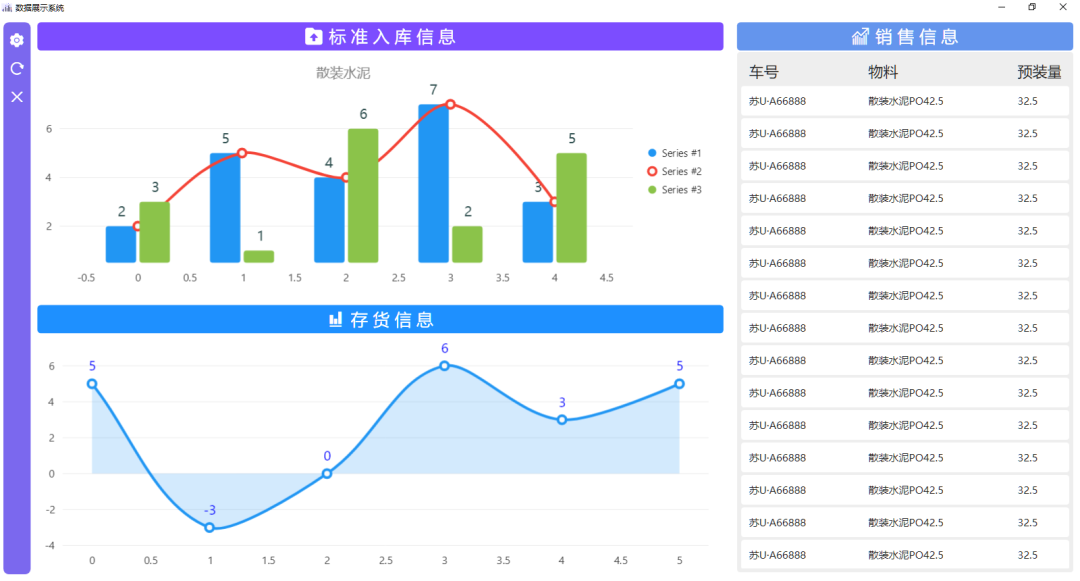

最近接手一个小项目，需要做一个数据显示大屏，要能显示曲线，显示进出量，重点是要好看

我哪知道什么是好看，就随便做做呗。.

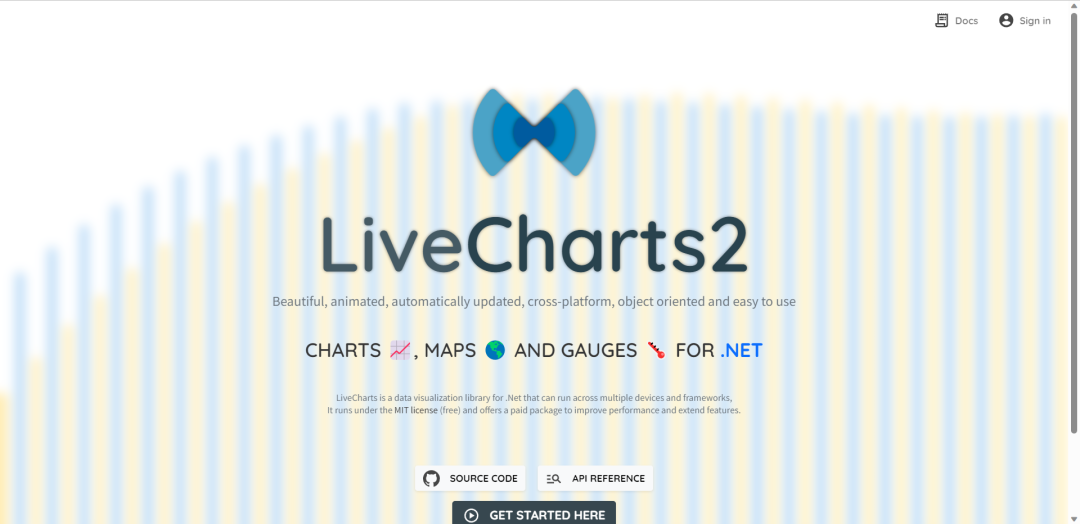

数据都是假的，只是做出一个效果。显示这种数据图，使用的是LiveCharts2。这是一个非常漂亮的Charts模块。官网如下：

https://www.lvcharts.com/

WPF显示数据图表(LiveCharts2)

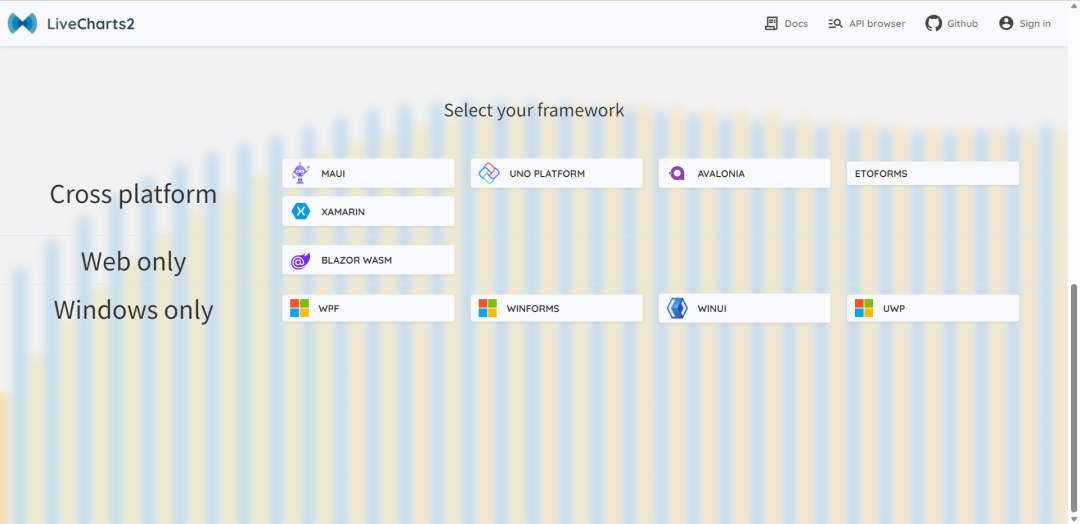

LiveCharts2支持的还挺多，我们在这里选择WPF。

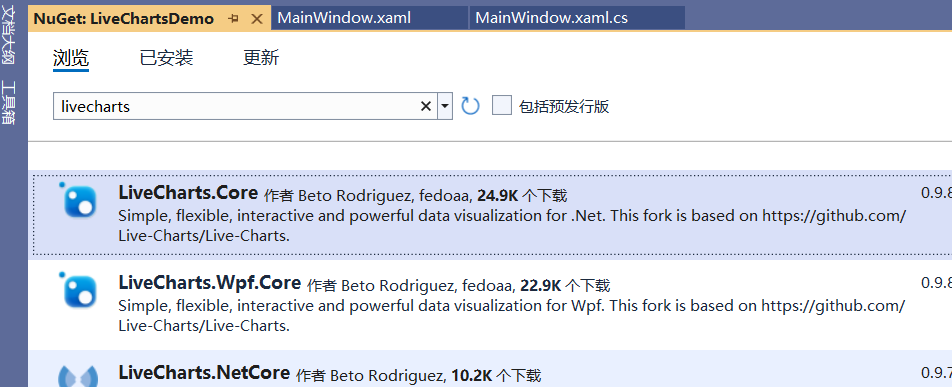

如果我们直接通过NuGet进行搜索，会发现找到的LiveCharts版本较旧。

WPF显示数据图表(LiveCharts2)

LiveCharts2相对V0版本做了很多改进和修复，但是目前还是测试版，所以我们通过官网的指引进行安装。

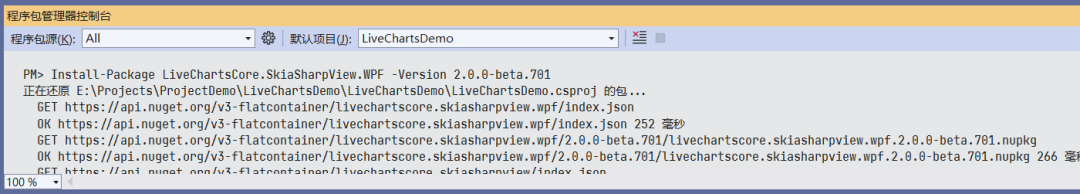

新建一个空白WPF模板，打开程序包管理器控制台，输入：

Install-Package LiveChartsCore.SkiaSharpView.WPF -Version 2.0.0-beta.701

WPF显示数据图表(LiveCharts2)

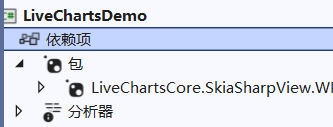

等待安装完成，就可以找到了。

WPF显示数据图表(LiveCharts2)

顺便安装一下CommunityToolkit.Mvvm，这个可以通过NuGet找到，这个包是因为GalaSoft.MVVMLight已经不再维护，所以官方做的新模型，可以很好的迁移进来。

新建一个MainViewModel，添加引用，增加代码。

using System;using System.Collections.Generic;using System.Linq;using System.Text;using System.Threading.Tasks;using LiveChartsCore;using LiveChartsCore.SkiaSharpView;using CommunityToolkit.Mvvm.ComponentModel;
namespace LiveChartsDemo{    [ObservableObject]    public partial class MainViewModel    {        public ISeries[] Series { get; set; }            = new ISeries[]            {                new LineSeries<double>                {                    Values = new double[] { 2, 1, 3, 5, 3, 4, 6 },                    Fill = null                }            };    }}

然后到MainWindow.xaml里，引用LiveCharts，设置DataContext。

xmlns:lvc="clr-namespace:LiveChartsCore.SkiaSharpView.WPF;assembly=LiveChartsCore.SkiaSharpView.WPF"

<Window.DataContext>        <local:MainViewModel />    </Window.DataContext>

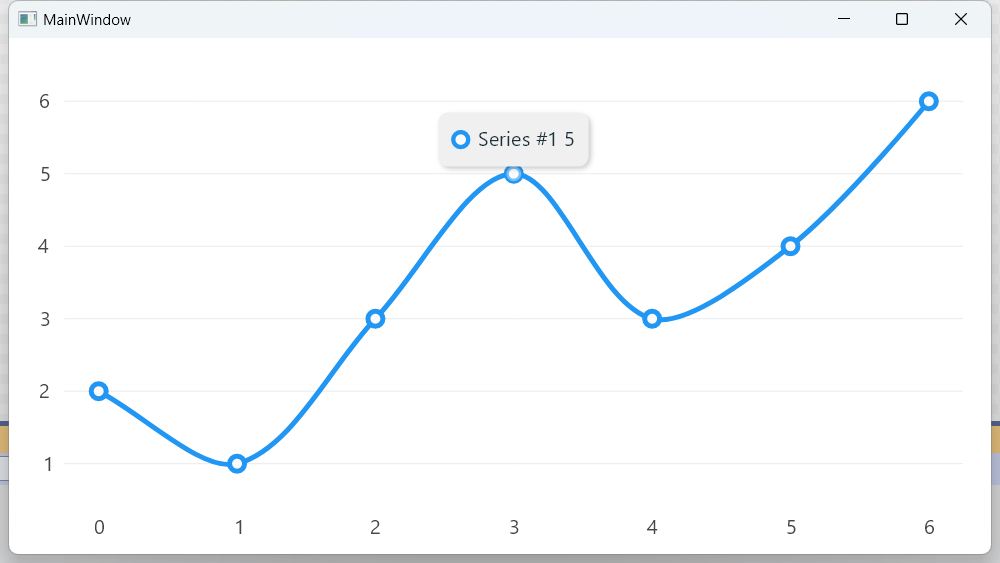

然后增加CartesianChart

<Grid>        <lvc:CartesianChart Series="{Binding Series}" />    </Grid>

WPF显示数据图表(LiveCharts2)

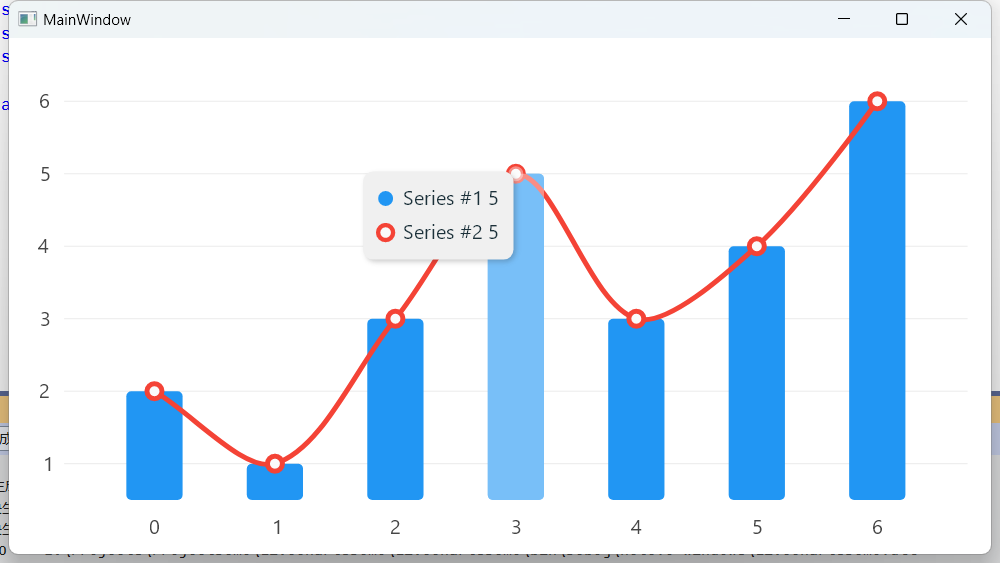

LineSeries以为者设置的线形图，当然还能有柱状图。

public ISeries[] Series { get; set; }            = new ISeries[]            {                new ColumnSeries<double>                {                    Values = new double[] { 2, 1, 3, 5, 3, 4, 6 },                },                new LineSeries<double>                {                    Values = new double[] { 2, 1, 3, 5, 3, 4, 6 },                    Fill = null                },            };

WPF显示数据图表(LiveCharts2)

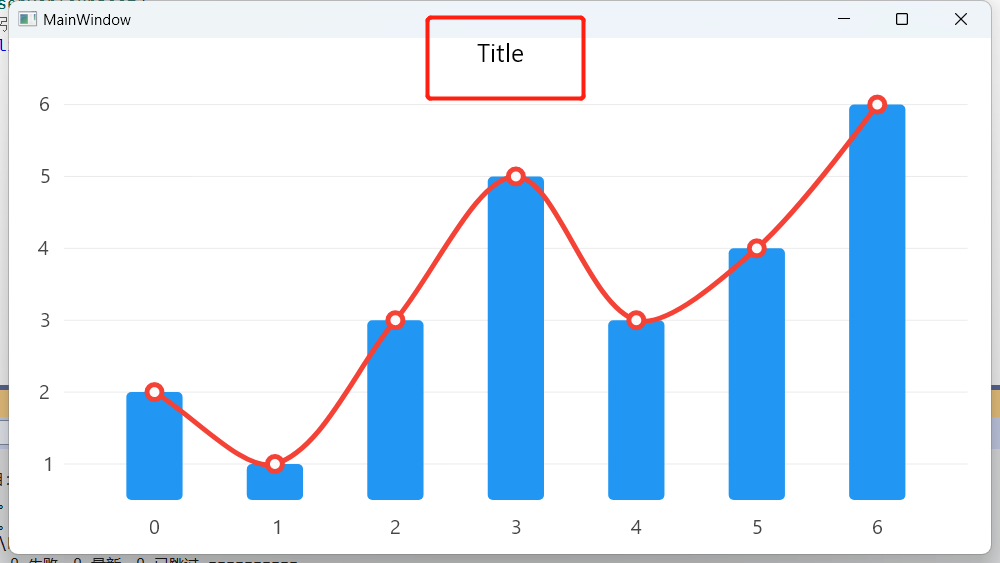

还可以增加Title，用于说明图标的作用。

public LabelVisual Title { get; set; }            = new LabelVisual            {                Text = "Title",                TextSize=20,                Paint = new SolidColorPaint(SKColors.Black)            };

<lvc:CartesianChart Series="{Binding Series}" Title="{Binding Title}"/>

WPF显示数据图表(LiveCharts2)

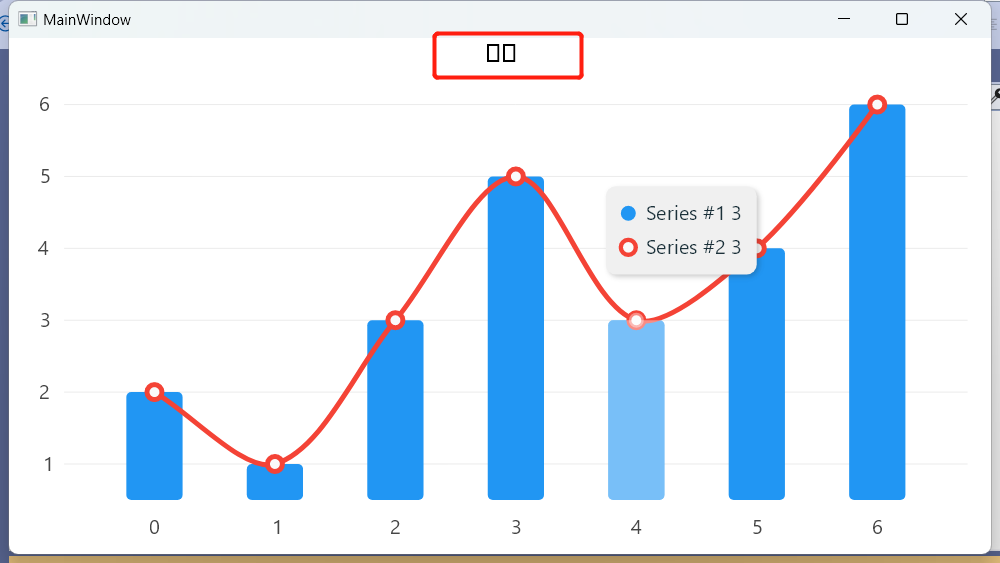

这里就有个问题，如果你的Title设置为中文，

public LabelVisual Title { get; set; }            = new LabelVisual            {                Text = "标题",                TextSize=20,                Paint = new SolidColorPaint(SKColors.Black)            };

就显示不出来了

WPF显示数据图表(LiveCharts2)

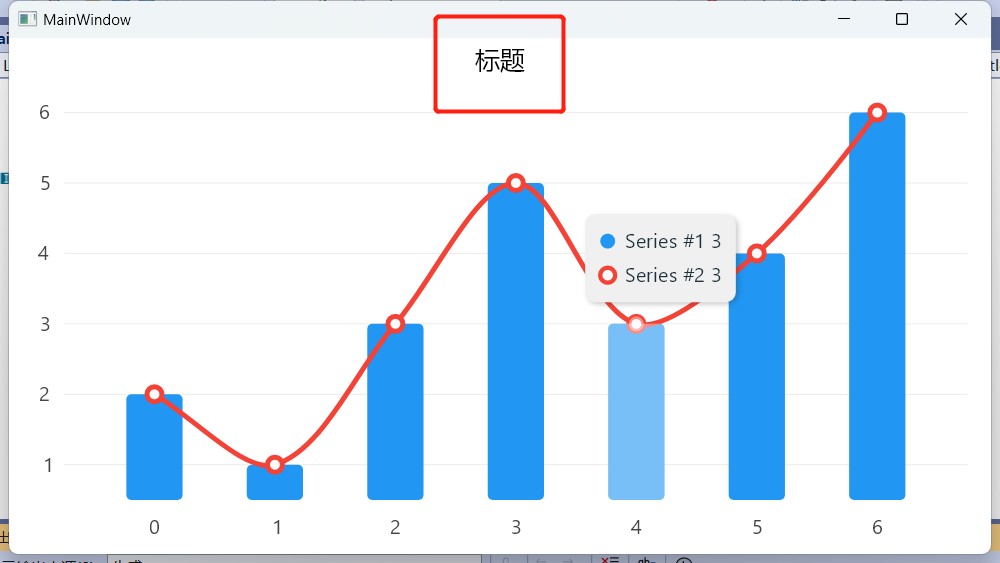

我们需要修改一下设定，以便支持中文显示。

public LabelVisual Title { get; set; }            = new LabelVisual            {                Text = "标题",                TextSize=20,                Paint = new SolidColorPaint {                    Color = SKColors.Black,                    SKTypeface = SKFontManager.Default.MatchCharacter('汉')                },            };

WPF显示数据图表(LiveCharts2)

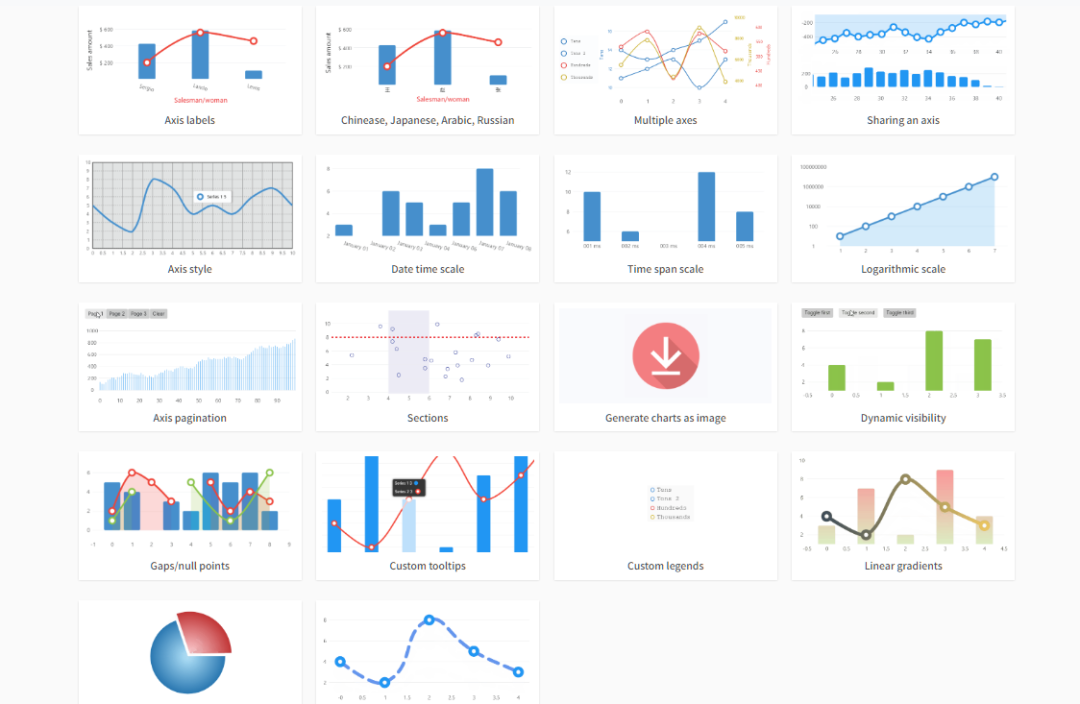

官方文档非常丰富，也有对应的示例，做出来的结果还是非常不错的。

https://www.lvcharts.com/docs/WPF/2.0.0-beta.700/gallery

WPF显示数据图表(LiveCharts2)

据说免费的LiveCharts在数据量超过10000渲染效果会不好，需要使用付费版。这个我还没有验证，读者可以自行尝试一下。
