Visual Studio插件开发-Menu

工欲善其事,必先利其器,作为程序员我们很大部分时间在和ide打交道,好的插件可以大大提高我们的编程效率,我开发过几个vs插件来解决一键生成dbmodels,快速部署到服务器,总结下来最关键的还是对于Menu这块的扩展,因为这是插件功能的最常见的入口之一,下面给大家介绍vs插件各种menu的扩展

环境准备

这里我使用vs2022版本,要开发vs插件的话,需要vs安装插件开发模块.

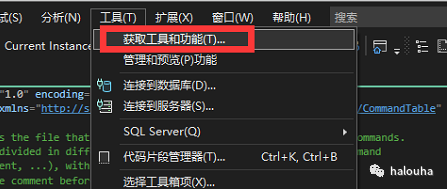

打开vs 然后点击 工具 -> 获取工具和功能

Visual Studio插件开发-Menu

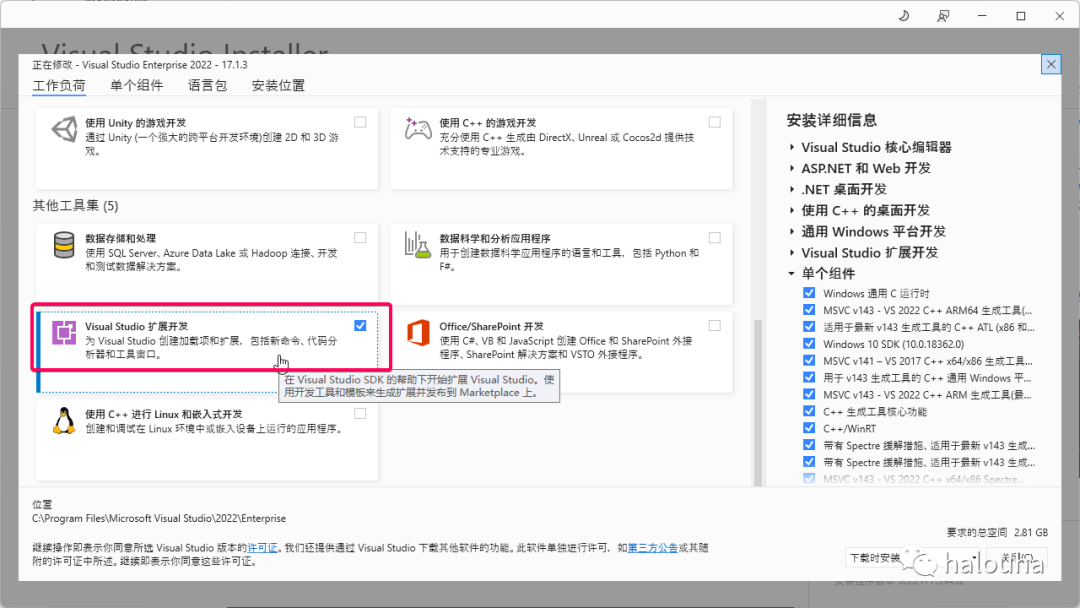

然后勾选Visual Studio扩展开发Visual Studio插件开发-Menu

小试牛刀

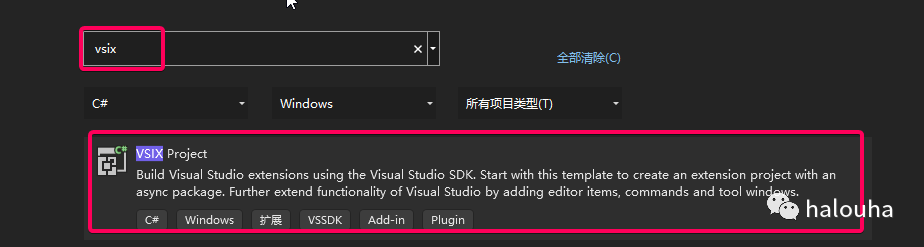

安装好之后,打开vs就可以选择到 vsix project 模板了

Visual Studio插件开发-Menu

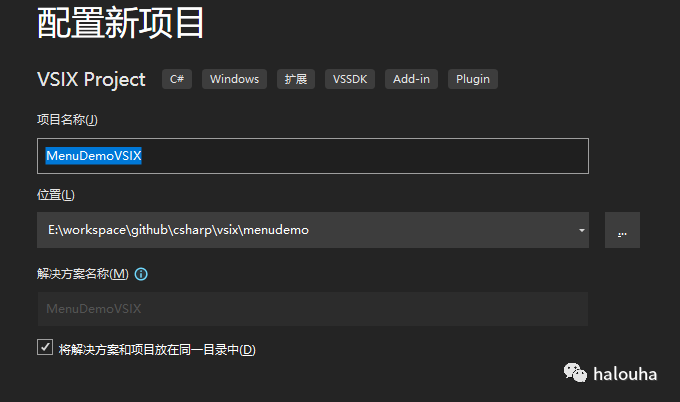

我们利用vsix project模板创建一个插件工程

Visual Studio插件开发-Menu

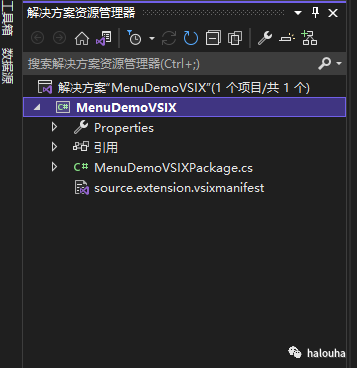

Visual Studio插件开发-Menu
  • MenuDemoVSIXPackage.cs(名字是你定的,这是插件的入口类)
  • source.extension.vsixmanifest(插件的描述,比如版本,说明等描述性配置的地方)

空的vsix project就创建成功了,我们添加一个command(菜单操作)

Visual Studio插件开发-Menu
Visual Studio插件开发-Menu

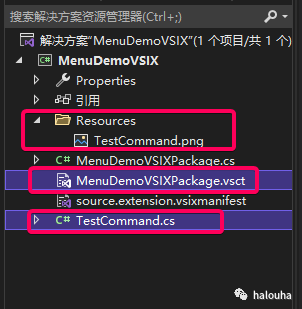

创建了一个Command会新增下面3个

  • 一个png (图标)
  • 一个vsct (不管几个Command都只会有一个这个文件,包含所有自定义菜单的配置)
  • TestCommand.cs (自定义菜单的命令,点击菜单的执行操作逻辑在里面)
Visual Studio插件开发-Menu

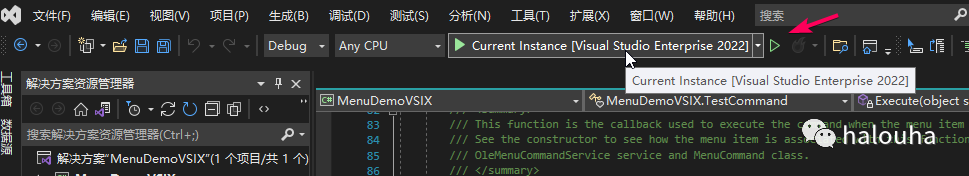

点击启动这个插件,会打开一个有插件调试环境的vs(隔离的)

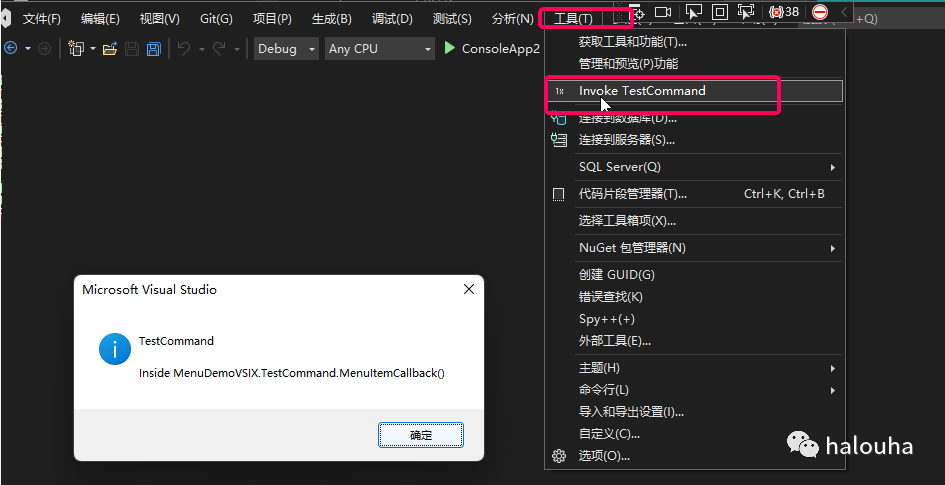

会看到我们的Command名称:Invoke TestCommand按钮在vs的[工具]这个菜单里面, 点击它会出一个弹框,如下Visual Studio插件开发-Menu

好了,以上完成初体验后,回到本文要重点介绍:vs的Menu扩展

vs的Menu扩展

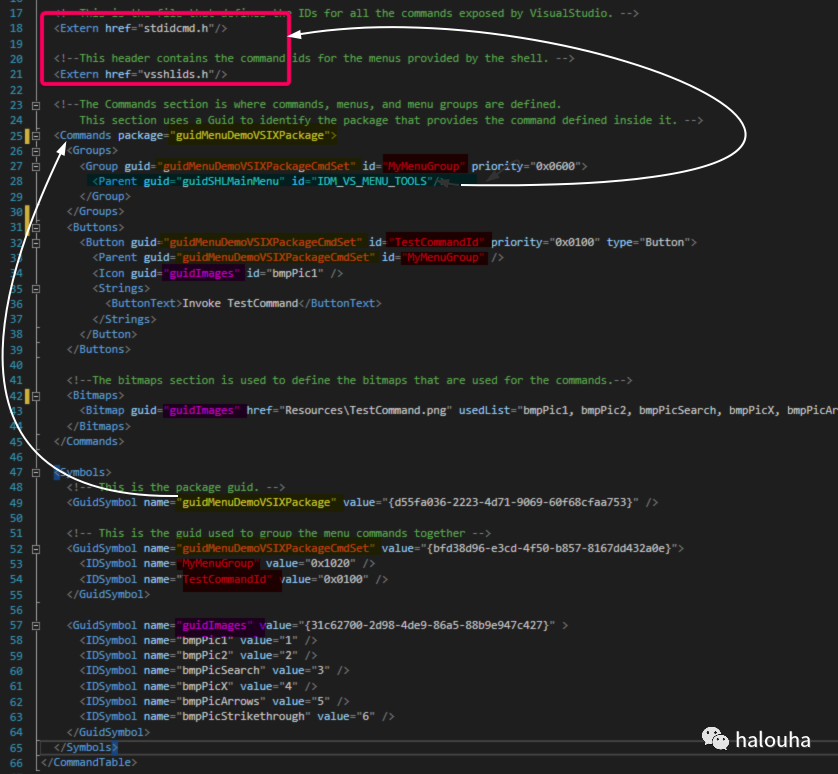

上面我们说到 vsct文件,我们的按钮是展示在Vs哪种类型的Menu下,就是在这个文件定义的,我们一起看下这个vsct文件,关键部分我都用不同颜色来高亮显示

Visual Studio插件开发-Menu
CommandTable 表示与VSPackage关联的所有命令、菜单组和菜单。
Extern 表示引用外部.h文件,最终会与.vsct文件合并的
  • stdidcmd.h
  • vsshlids.h

VSCT 编译器能使用 C++ 宏和预处理,通过extern引入头文件,比如vsshlids.h vsshlids.h 头文件位于

{VS安装目录}\VSSDK\VisualStudioIntegration\Common\Inc,

例如我的目录是

C:\Program Files\Microsoft Visual Studio\2022\Enterprise\VSSDK\VisualStudioIntegration\Common\Inc

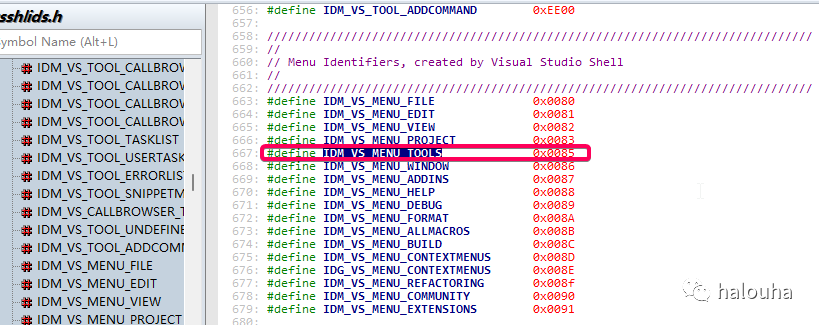

vsct 文件中有用到宏 IDM_VS_MENU_TOOLS = 0x0005,

它表示 VS 上的 Tools 菜单的ID,这个宏即位于 vsshlids.h 头文件中。

如果不引入这个头文件,那么就得写0x0005,导致可读性很差和难维护!

Visual Studio插件开发-Menu
Commands 表示可以执行命令的集合。每个命令都有以下四个子元素:
  • Menus 是菜单/工具栏的集合。菜单是Commands的容器。
  • Groups  决定菜单的位置
  • Buttons 表示命令按钮/菜单项
  • Bitmaps 按钮/菜单项的图标配置
CommandPlacements 指示各个命令应位于VSPackage菜单中的其他位置。
Symbols 包含包中所有命令的符号名和GUID, ID。
KeyBindings 快捷键指定 例如Ctrl+S。

以上vsct的xml scheme 的详细说明在这里有文档

https://github.com/MicrosoftDocs/visualstudio-docs/blob/main/docs/extensibility/internals/designing-xml-command-table-dot-vsct-files.md

一级菜单

<Groups>
  <Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup" priority="0x0600">
    <!-- 这个guid和id决定了菜单的位置 -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_MENU_TOOLS"/>
  </Group>
</Groups>

如果想要展示在vs的下面这些菜单里面,直接可以用上面的方式 修改id就可以了

Visual Studio插件开发-Menu

id的定义都在vsshlids.h 头文件,常用的如下

-》vs的最上面一排菜单
#define IDM_VS_MENU_FILE              0x0080
#define IDM_VS_MENU_EDIT              0x0081
#define IDM_VS_MENU_VIEW              0x0082
#define IDM_VS_MENU_PROJECT           0x0083
#define IDM_VS_MENU_TOOLS             0x0085
#define IDM_VS_MENU_WINDOW            0x0086
#define IDM_VS_MENU_ADDINS            0x0087
#define IDM_VS_MENU_HELP              0x0088
#define IDM_VS_MENU_DEBUG             0x0089
#define IDM_VS_MENU_FORMAT            0x008A
#define IDM_VS_MENU_ALLMACROS         0x008B
#define IDM_VS_MENU_BUILD             0x008C
#define IDM_VS_MENU_CONTEXTMENUS      0x008D
#define IDG_VS_MENU_CONTEXTMENUS      0x008E
#define IDM_VS_MENU_REFACTORING       0x008f
#define IDM_VS_MENU_COMMUNITY         0x0090
#define IDM_VS_MENU_EXTENSIONS        0x0091
-》 工程文件右键菜单 对应上图的13
#define IDM_VS_CTXT_PROJNODE          0x0402
-》代码窗口的右键菜单操作 对应上图的14
#define IDM_VS_CTXT_CODEWIN           0x040D
-》解决方案的右键菜单操作 对应上图的15
#define IDM_VS_CTXT_SOLNNODE          0x0413
-》 某个文件的右键菜单 这个也经常用
#define IDM_VS_CTXT_ITEMNODE          0x0430

各个含义说明也可以参考文档:

https://learn.microsoft.com/en-us/visualstudio/extensibility/internals/guids-and-ids-of-visual-studio-menus?view=vs-2022

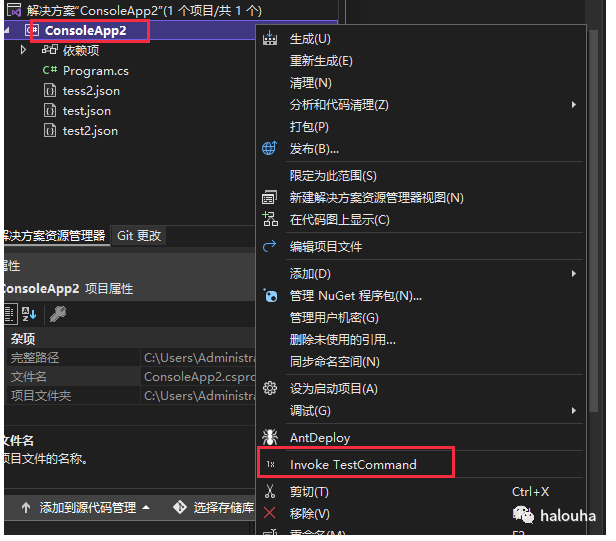

比如我把上面的demo改成这样

<Groups>
  <Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup" priority="0x0600">
    <!-- 工程文件右键菜单 -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_PROJNODE"/>
  </Group>
</Groups>

Visual Studio插件开发-Menu

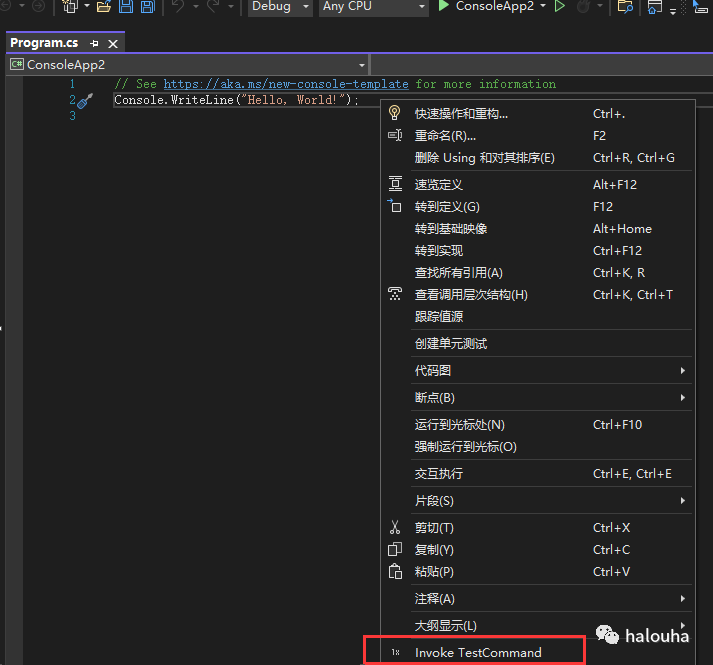

改成这样就会显示在代码窗口的右键菜单中

<Groups>
  <Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup" priority="0x0600">
    <!-- 代码窗口的右键菜单操作 -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_CODEWIN"/>
  </Group>
</Groups>

Visual Studio插件开发-Menu

所以一级菜单只需要添加一个Group 并且设置该Group的Parent为已知的定义ID即可

二级菜单

这里需要添加Menu了 且 一级菜单项要定义为Menu而不是Button!!

先新建一个group1以**右键菜单为parent(已知定义ID)**,以group1为parent,再定义一个group2以一级菜单Menu为parent,再将二级菜单项定义为Button并以group2为parent

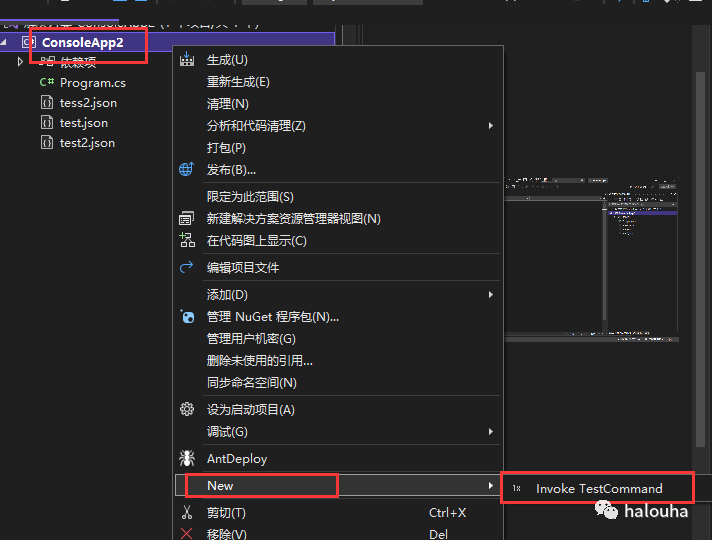

有点绕吧,比如我要在工程文件的右键菜单 添加一个二级菜单,像下面这样子

Visual Studio插件开发-Menu
  1. 在Groups节点下新建一个group:MyMenuGroup1 以工程右键菜单为parent
<Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0600">
    <!--定义在头文件的已知定义ID -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_PROJNODE"/>
</Group>
  1. 在Menus节点下新建一个menu:MyMenu,以上面的MyMenuGroup1位parent
<Menus>
  <Menu guid ="guidMenuDemoVSIXPackageCmdSet" id="MyMenu" priority="0x3110" type="Menu">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1"/>
    <Strings>
      <ButtonText>New</ButtonText>
      <CommandName>New</CommandName>
    </Strings>
  </Menu>
</Menus>
  1. 再创建一个group:MyMenuGroup2 以上面的MyMenu为parent
<Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup2" priority="0x0600">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenu"/>
</Group>

  1. 创建Button以MyMenuGroup2为parent
<Buttons>
  <Button guid="guidMenuDemoVSIXPackageCmdSet" id="TestCommandId" priority="0x0100" type="Button">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup2" />
    <Icon guid="guidImages" id="bmpPic1" />
    <Strings>
      <ButtonText>Invoke TestCommand</ButtonText>
    </Strings>
  </Button>
</Buttons>

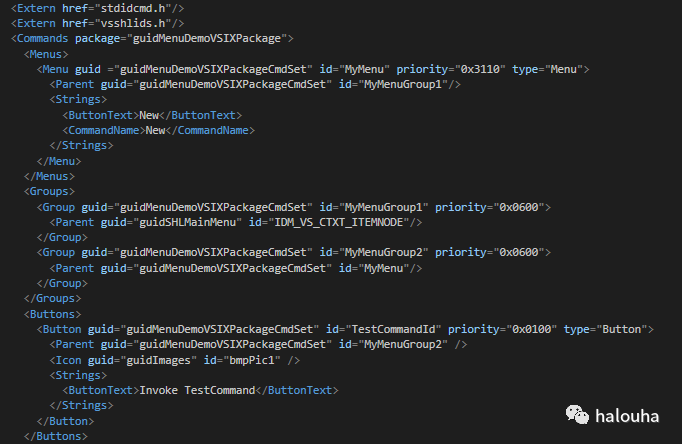

完整定义:



Visual Studio插件开发-Menu

如果想要同时显示在多个地方咋整

比如 我既要显示在工程右键菜单里面,又要显示在普通文件的右键菜单,又要显示在代码右键菜单

这里就用到上面提到的 CommandPlacements

还是以上面的例子,这时候第一步的group1:MyMenuGroup2的parent就不能填了

而是要添加CommandPlacements ,id要填 MyMenuGroup2 ,Parent填具体ID

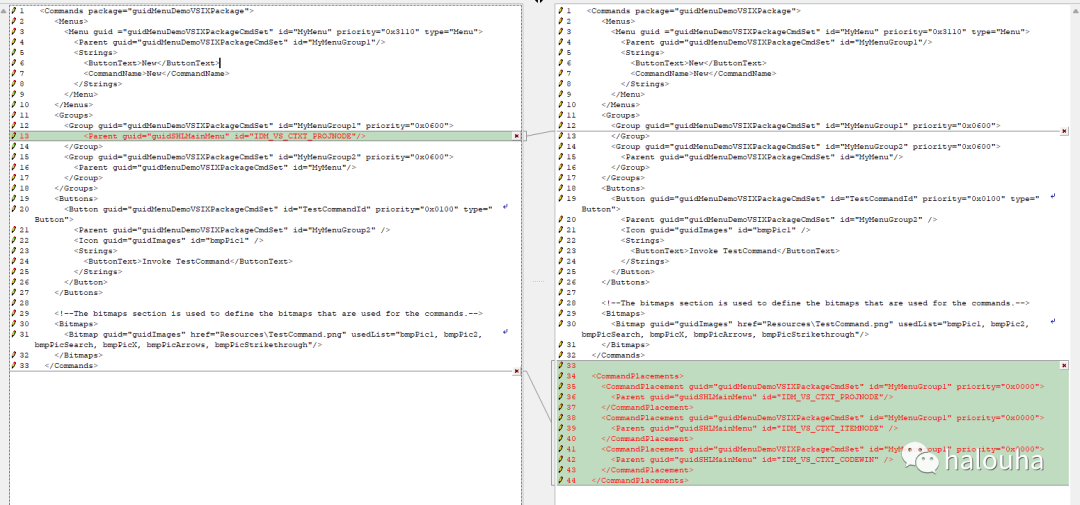

<CommandPlacements>
    <CommandPlacement guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0000">
      <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_PROJNODE"/>
    </CommandPlacement>
    <CommandPlacement guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0000">
      <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_ITEMNODE" />
    </CommandPlacement>
    <CommandPlacement guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0000">
      <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_CODEWIN" />
    </CommandPlacement>
</CommandPlacements>

Visual Studio插件开发-Menu

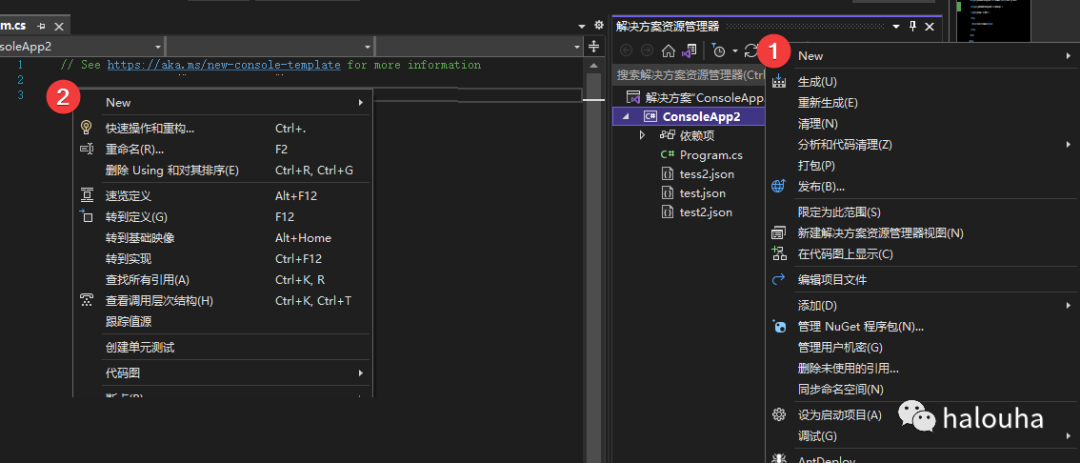

效果如下:

Visual Studio插件开发-Menu

怎样动态展示菜单

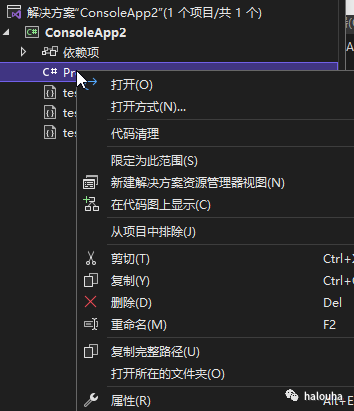

比如 ,非json文件的就不展示

Visual Studio插件开发-Menu

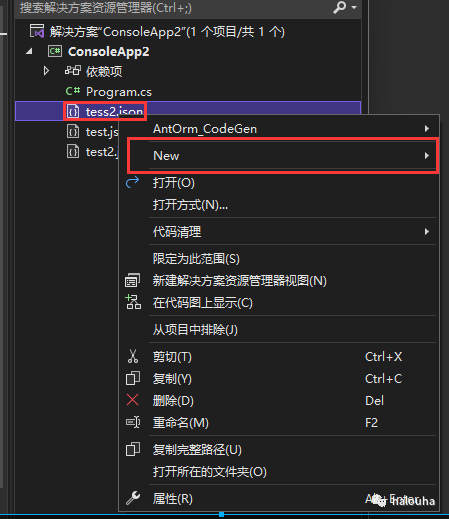

是json文件的才展示

Visual Studio插件开发-Menu

在Button的增加DynamicVisibility

 <Button guid="guidMenuDemoVSIXPackageCmdSet" id="TestCommandId" priority="0x0100" type="Button">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup2" />
    <!--这个 -->
    <CommandFlag>DynamicVisibility</CommandFlag>
    <Icon guid="guidImages" id="bmpPic1" />
    <Strings>
      <ButtonText>Invoke TestCommand</ButtonText>
    </Strings>
</Button>

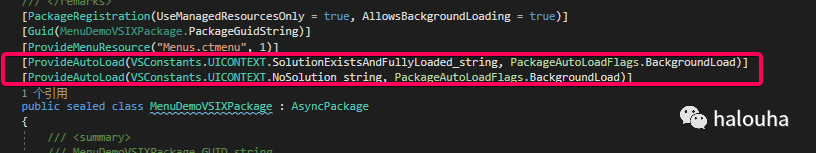

让VsPackage随着项目启动后就立即加载,不然动态判断逻辑无法提前指定Visual Studio插件开发-Menu

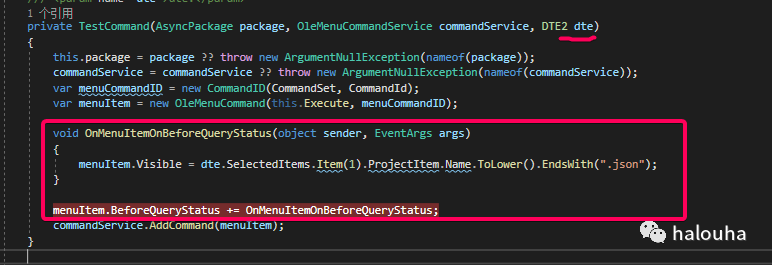

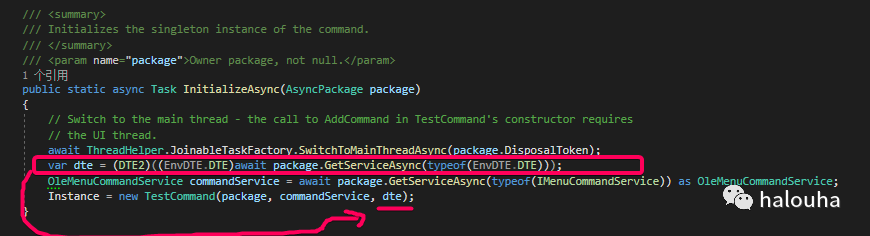

修改Command的初始化方法,拿到DTE,很多功能点需要用到它里面的接口,比如拿到当前选择的item

Visual Studio插件开发-Menu

然后再初始化Menu的时候指定BeforeQueryStatus的逻辑为后缀为json才展示Visual Studio插件开发-Menu

总结

我觉得对于visual studio中如何用插件来扩展menu 大概了解上面几点就差不多了,具体的功能点就看大家的idea了
