理清HTTP之下的TCP流程,让你的HTTP水平更上一层

大家都知道 HTTP 的底层是 TCP,但是可能仅限于知道,并不是真正理解它们的关系。

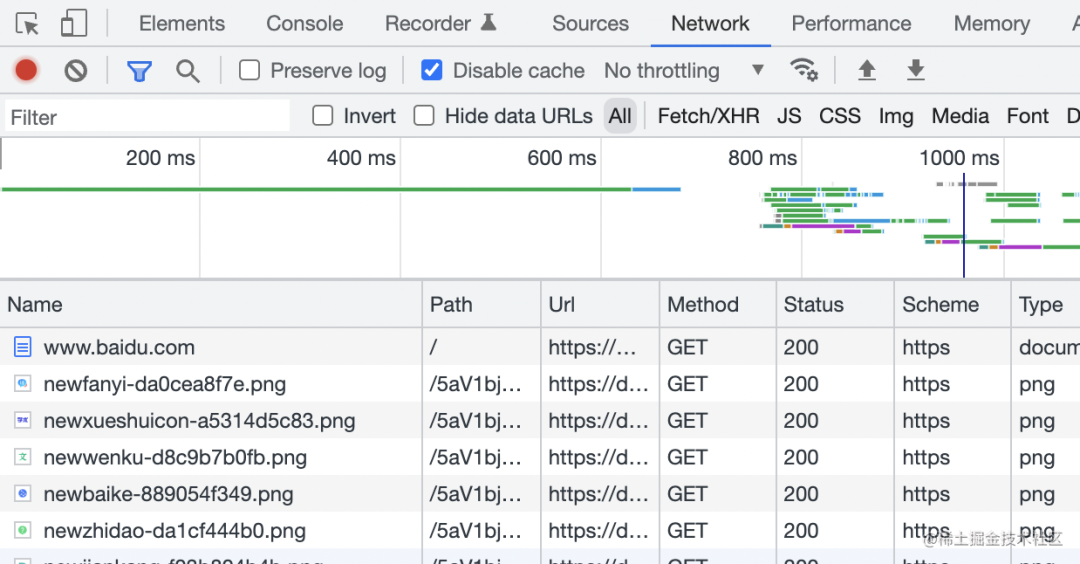

平时我们用 chrome devtools 的 Network 工具也只是能分析 HTTP 请求:.

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



TCP 层的东西看不见摸不着的,所以对它的理解也模模糊糊。



那怎么能看到 TCP 层的数据包来理清 TCP 和 HTTP 的关系呢?

这里推荐一个抓包工具 WireShark,它能抓取 TCP 层的包:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



今天我们就用它来抓包分析下 TCP 和 HTTP 吧!



首先,我们准备这样一段服务端代码:

const express = require('express')

const app = express()

app.get('/', function (req, res) {
  res.setHeader('Connection', 'close')
  res.end('hello world');
})

app.listen(4000)

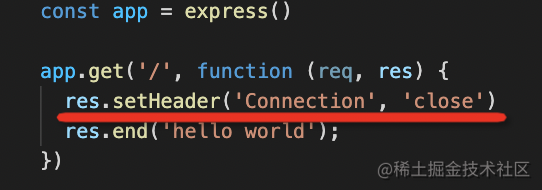

用 express 起了一个服务,监听 4000 端口,处理路径为 / 的 get 请求,返回 hello world 的响应体,并设置 Connection: close 的 header。

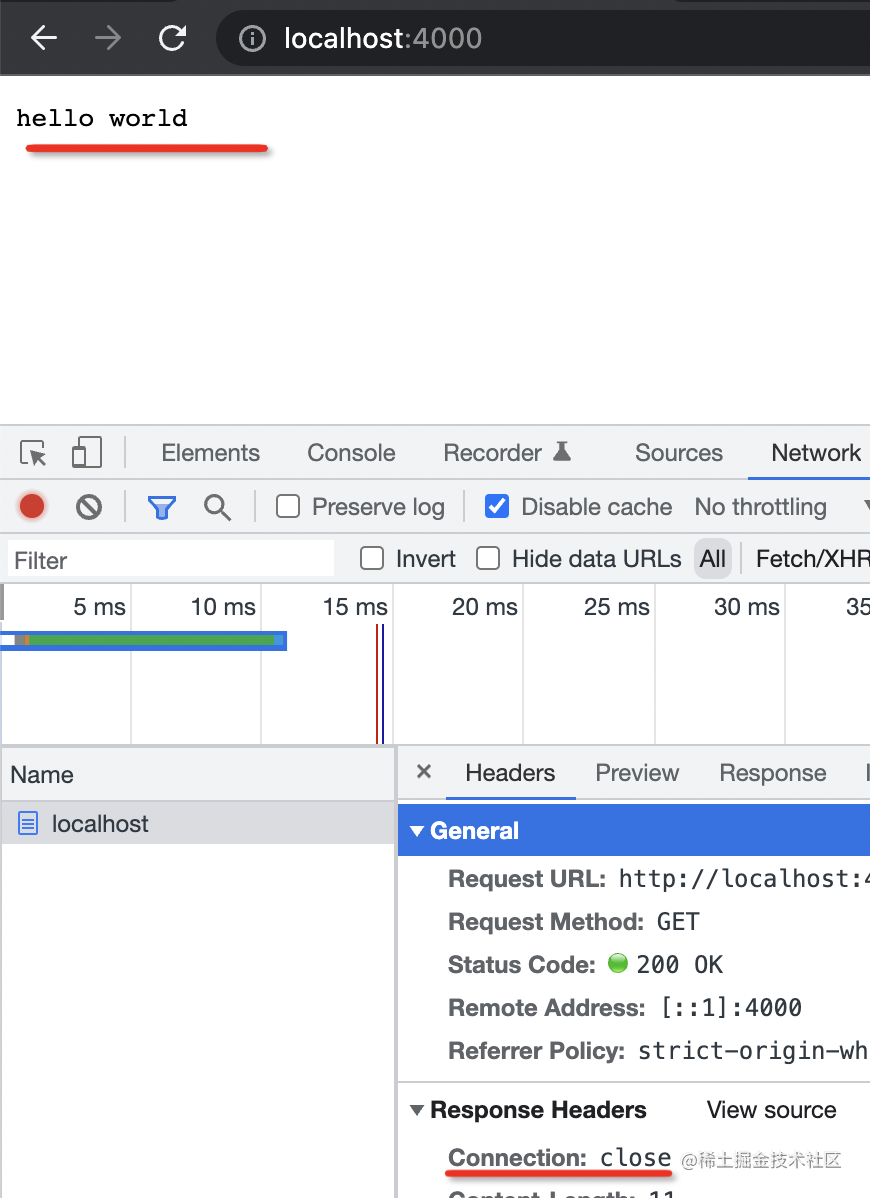

浏览器访问下:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



header 和 body 都符合预期。



那 TCP 层都做了什么呢?

我们用 WireShark 抓包分析下:

打开 WireShark 后会看到有个设置按钮:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

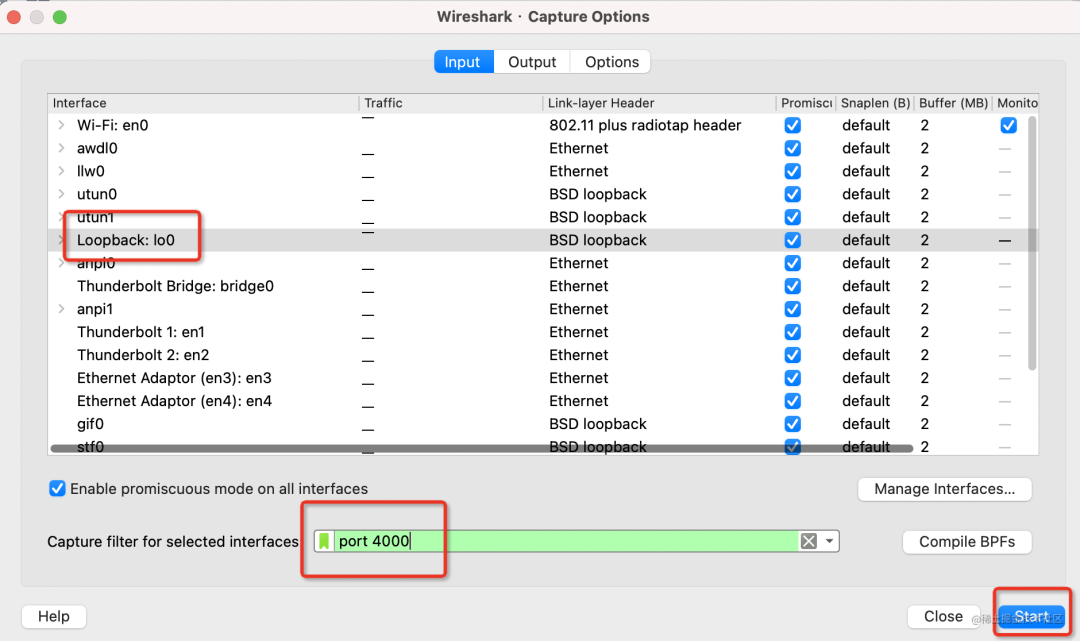

因为我们访问的是 localhost: 4000,所以这里选择本地回环地址那个虚拟网卡,并输入抓包过滤条件为 port 4000:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

点击 start 开始录制,然后刷新一下浏览器:

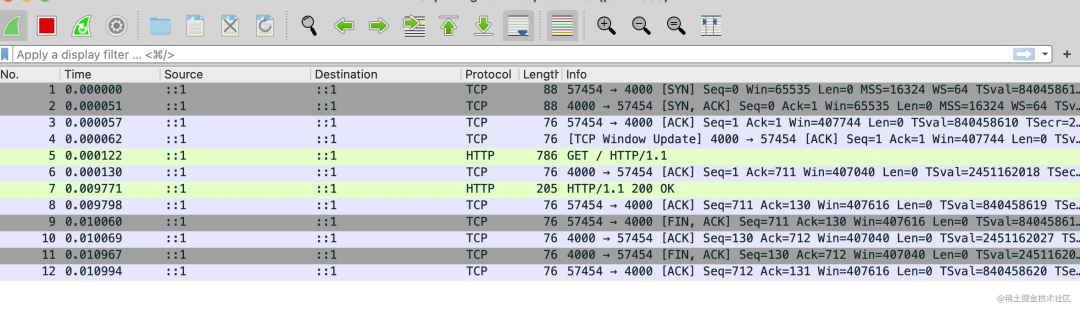

这样就能看到抓到的 TCP 数据包:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层我们一一分析下。

在分析之前需要了解一些 TCP 基础知识:

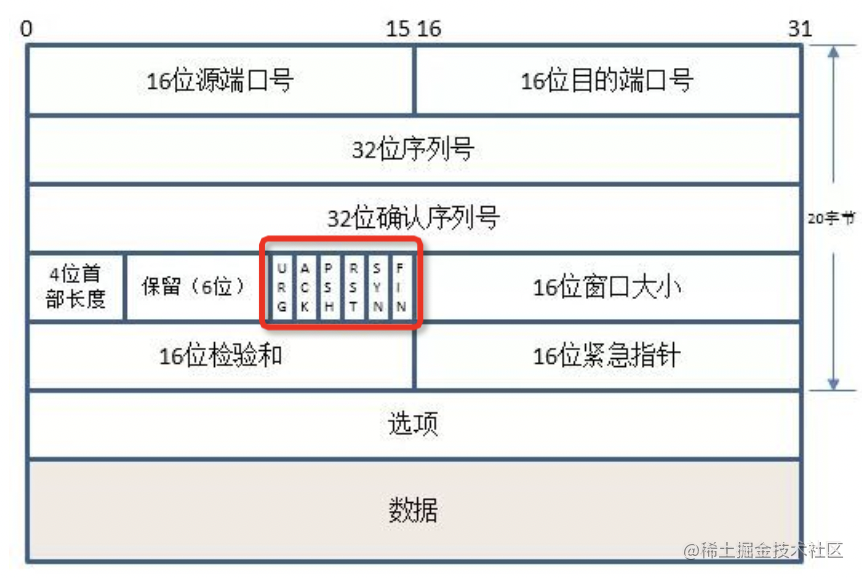

TCP 的头部是这样的:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



TCP 是从端口到端口的传输协议,所以开始是源端口和目的端口。



接下来是序列号(sequence number),表示当前包的序号,后面是确认的序列号(acknowledgment number),表示我收到了序号为 xxx 的包。

然后红框标出的部分是 flags 标识位,通过 0、1 表示有没有:

这里我们只会用到其中的 SYN、ACK、FIN:

  • SYN:请求建立一个连接(说明这是链接的开始)
  • ACK:表示 ack number 是否是有效的
  • FIN:表示本端要断开链接了(说明这是链接的结束)

有了这些,我们就知道怎么区分 TCP 链接的开始和结束了。

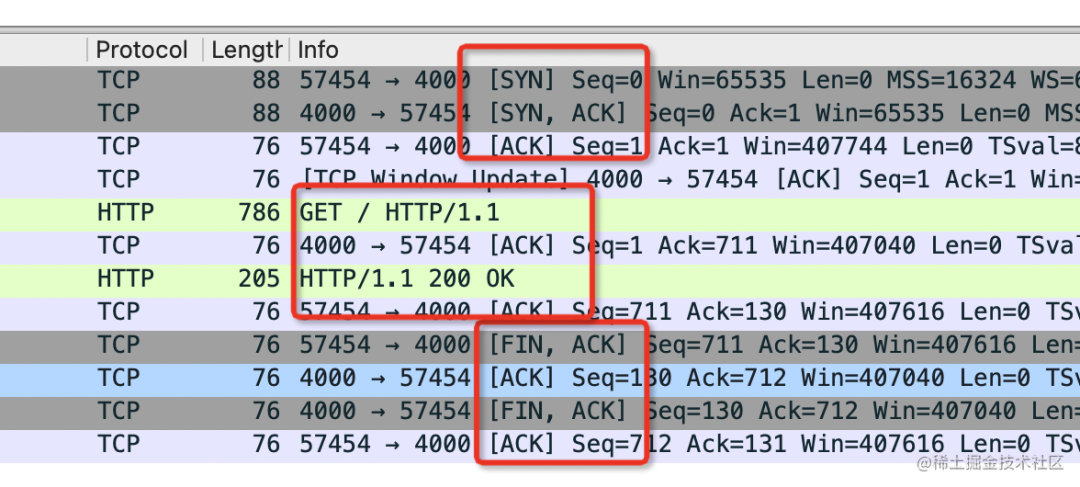

再看一下抓到的包:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



有 SYN 标志位的是连接的开始,有 FIN 标志位的是连接的结束,所以我们分为 3 段来看:

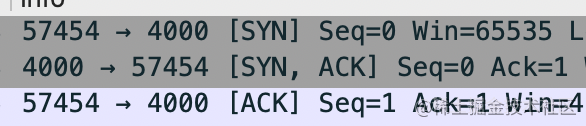

首先是连接开始的部分:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



大家听过 TCP 的三次握手么?说的就是这个。



其中有一个端口是 4000,这个是服务的端口,那另一个端口 57454 明显就是浏览器的端口。

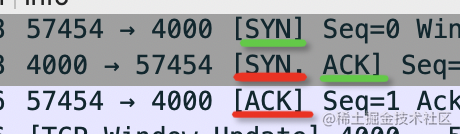

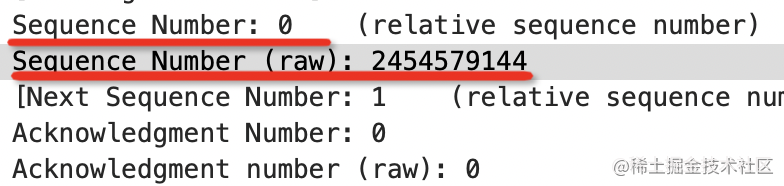

首先是浏览器向服务器发送了一个 SYN 的 TCP 请求,表示希望建立连接,序列号 Seq 是 0。

严格来说,序列号的相对值是 0,绝对值是 2454579144。

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



然后服务器向浏览器发送了一个 SYN 的 TCP 请求,表示希望建立连接,ACK 是 1,代表现在的 ack number 是有效的:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层





这里 ack number 的相对值是 1,绝对值是 2454579145,不就是上个 TCP 数据包的 seq 加 1 么?



TCP 连接中就是通过返回 seq number + 1 作为 ack number 来确认收到的。

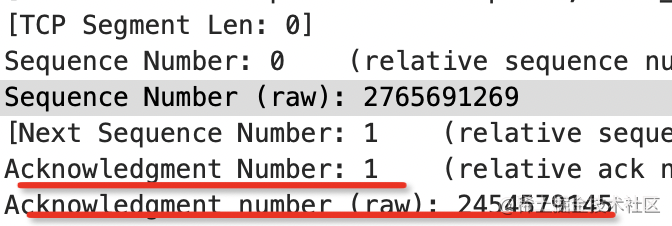

然后又返回了一个 seq number 给浏览器,相对值是 0, 绝对值是 2765691269。

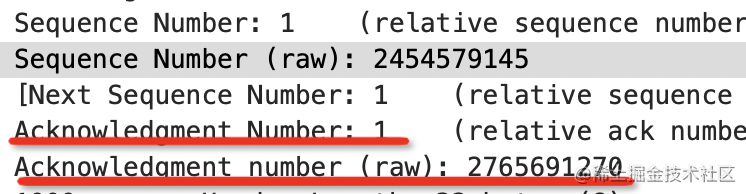

浏览器收到后返回了一个 TCP 数据包给服务器,ack number 自然是 2765691270,代表收到了连接请求。

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



这样浏览器和服务器各自向对方发送了 SYN 的建立连接请求,并且都收到了对方的确认,那么 TCP 连接就建立成功了。



这就是 TCP 三次握手的原理!

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



趁热打铁来看下四次挥手的部分:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层





浏览器向服务器发送了有 FIN 标志位的数据包,表示要断开连接,然后服务端返回了 ACK 的包表示确认。



之后服务端发送了 FIN 标志位的数据包给浏览器,表示要断开连接,浏览器也返回了 ACK 的包表示确认。

这样就完成了四次挥手的过程。

当然,具体确认的还是靠 ack number = seq number + 1 来实现的,和上面的一样,就不展开了:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

我们通过抓包理清了 TCP 连接建立和连接的过程。

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



那么为什么握手是三次,挥手是四次呢?

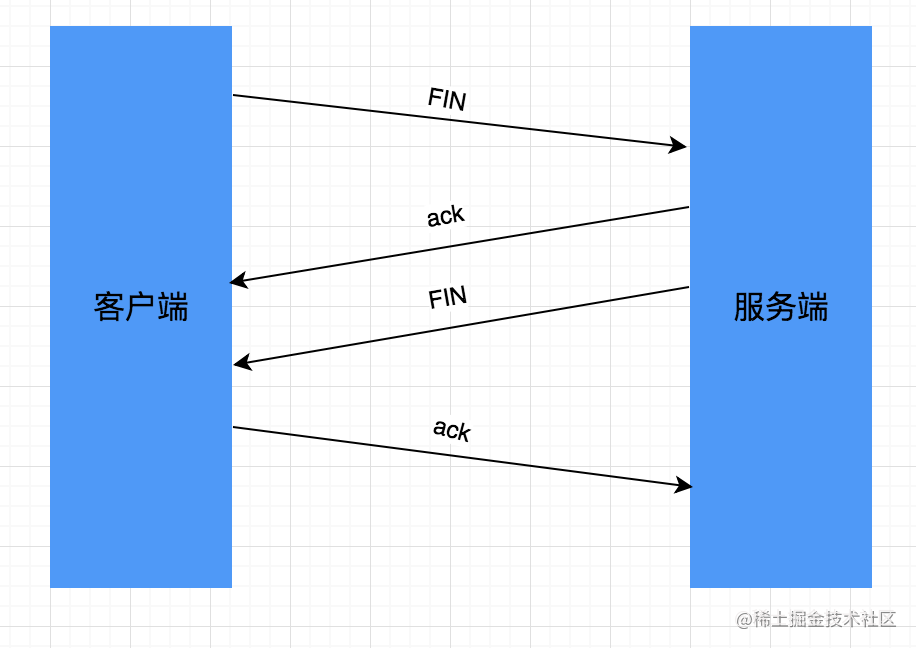

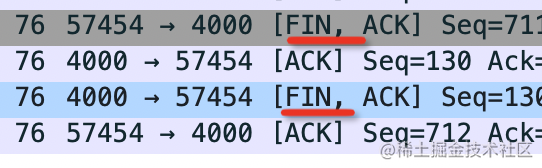

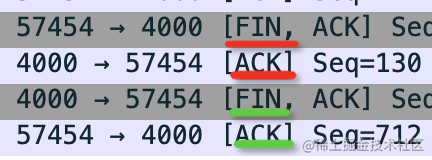

因为挥手是一个 FIN,一个 ACK,一个 FIN + ACK,一个 ACK:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

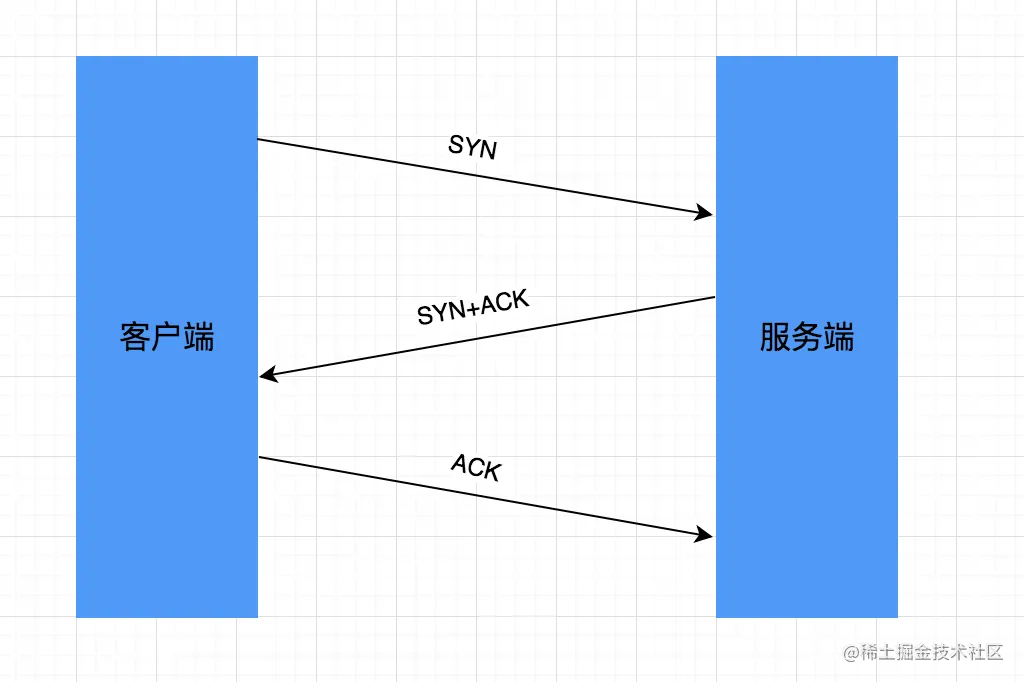

而握手是一个 SYN,一个 ACK + SYN,一个 ACK:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层





不过是因为握手时把 ACK 和 SYN 合并到一个数据包了而已。

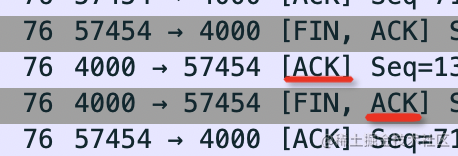

那挥手时能合并成三次么?

不能!因为有两个 ack number,怎么合并,冲突了,而握手时只有一个 ack number,自然可以合并。

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



接下来再来看下连接建立后的 http 请求和响应吧:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

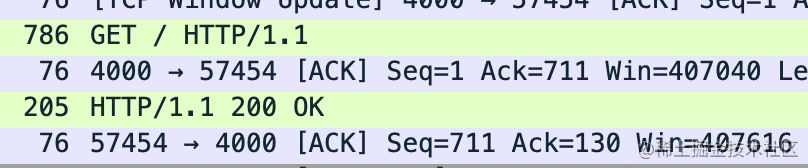

其实一次 HTTP 请求响应会有四个 TCP 数据包,其中两个数据包与滑动窗口有关,这里先不展开了。



我们就看下 HTTP 的那两个包吧:

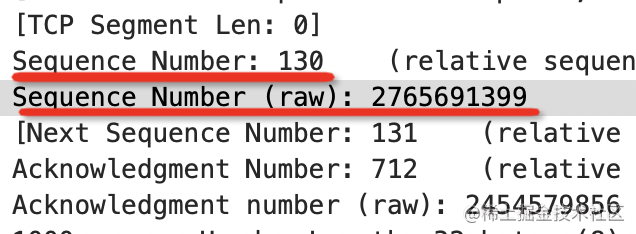

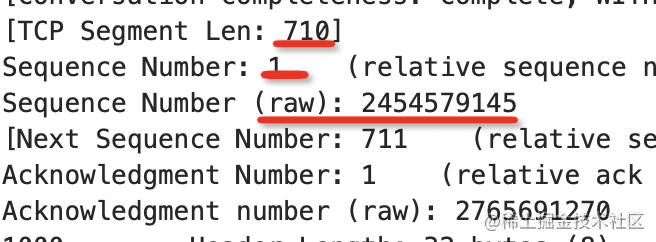

请求的 seq 是这样的:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

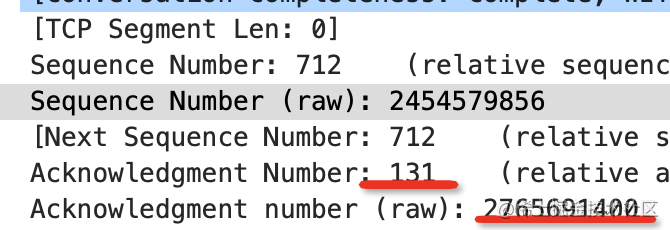

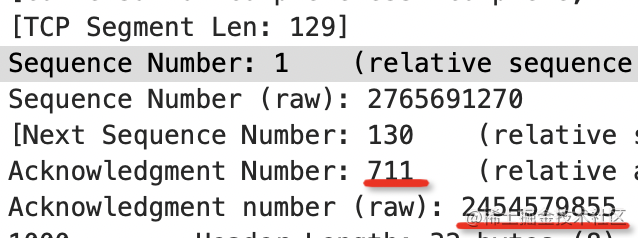

而响应的 ack 是这样的:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层





相对值是 ack number = seq number + 1 没错,但是绝对值不是:



绝对值 2454579855 = 2454579145 + 710,也就是 ack number = seq number + segment len。

这些细节暂时不用深究。

总之,我们知道了HTTP 的请求和响应是通过序列号关联在一起的。

就算同一个 TCP 链接并行发送多个 HTTP 的请求和响应,它们也能找到各自对应的那个。就是通过这个 seq number 和 ack number。

这里为啥链接建立了发送了一个请求就断掉了呢?

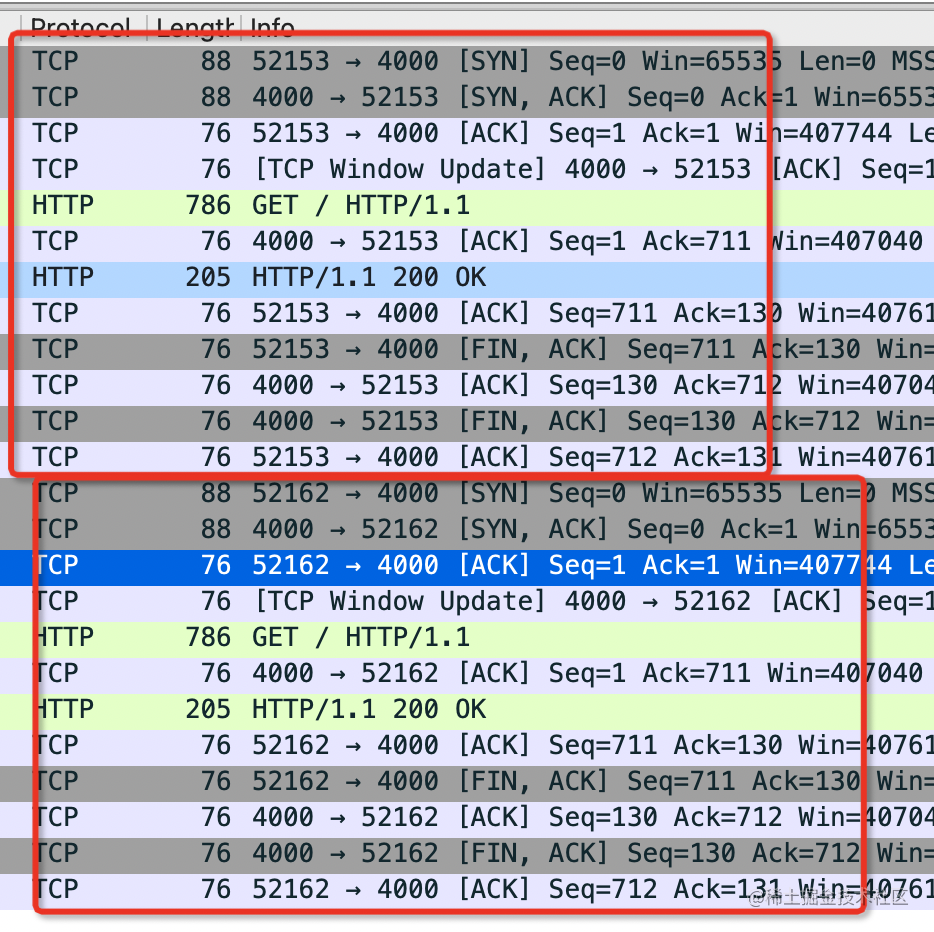

我刷新浏览器,请求了两次,发现经历了两次连接的建立、http 请求响应、连接断开:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



这是因为我设置了 Connection:close 的 header,它的作用就是一次 http 请求响应结束就断开 TCP 链接。

理清HTTP之下的TCP流程,让你的HTTP水平更上一层

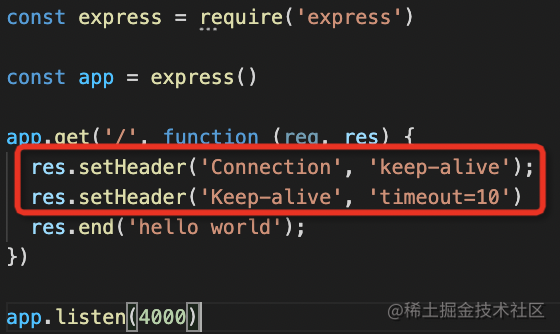

我们改成 HTTP 1.1 支持的 keep-alive 试试:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层





设置 Connection 为 keep-alive,然后设置 keep-alive 的细节为 timeout 10 ,也就是 10s 后断开。

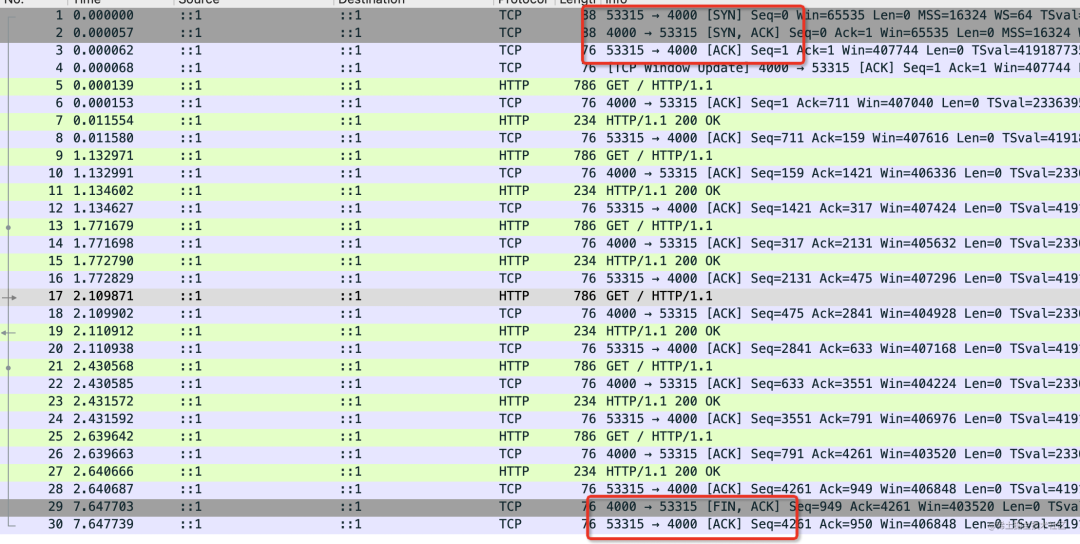

重启服务器,再刷新下浏览器试试:

理清HTTP之下的TCP流程,让你的HTTP水平更上一层



可以看到在一个 TCP 连接内发送了多次 http 请求响应。(通过 SYN 开始,FIN 结束)



这就是 keep-alive 的作用。

细心的同学会发现只是浏览器向服务器发送了 FIN 数据包,服务器没有发给浏览器 FIN 数据包。

这是因为 keep-alive 的 header 只是控制的浏览器的断开连接的行为,服务器的断开连接逻辑是独立的。

这样,我们就理清了 HTTP 在 TCP 层面的流程,连接的建立、断开,请求响应,还有 keep-alive。

总结

我们平时都是分析 HTTP 请求响应,TCP 对我们来说看不见摸不着的,理解的模模糊糊。

所以今天我们用 WireShark 抓了下 TCP 的包,来理清了 TCP 和 HTTP 的关系。

TCP 是从一个端口到另一个端口的传输控制协议,TCP header 中有序列号 seq number、确认序列号 ack number,还有几个标志位:

  • SYN 标志位代表请求建立连接
  • ACK 标志位代表当前确认序列号是有效的。
  • FIN 标志位代表请求断开连接

然后我们抓了 localhost:4000 的包分析了下 HTTP 请求的 TCP 流程,理清了三次握手(SYN、SYN + ACK、ACK),四次挥手(FIN、ACK、FIN + ACK、ACK)的连接建立、断开的流程。知道了为什么不能三次挥手(因为两个 ACK 冲突了)

然后还理清了同一个 TCP 连接传输的多个 HTTP 请求响应是通过 seq number 和 ack number 来关联的。

之后我们分别测试了 Connection:close 和 Connection:keep-alive 的情况,发现确实 keep-alive 能减少频繁的连接建立和断开,能复用同一个 TCP 链接。

HTTP 是通过 TCP 完成端口到端口的数据传输的。一个 TCP 连接可以传输多个 HTTP 请求、响应。请求和响应的关联是通过 TCP 包的序列号 seq。

理清了 TCP 和 HTTP 的关系,你是否对 HTTP 的理解更深了呢?
