本地消息表模式

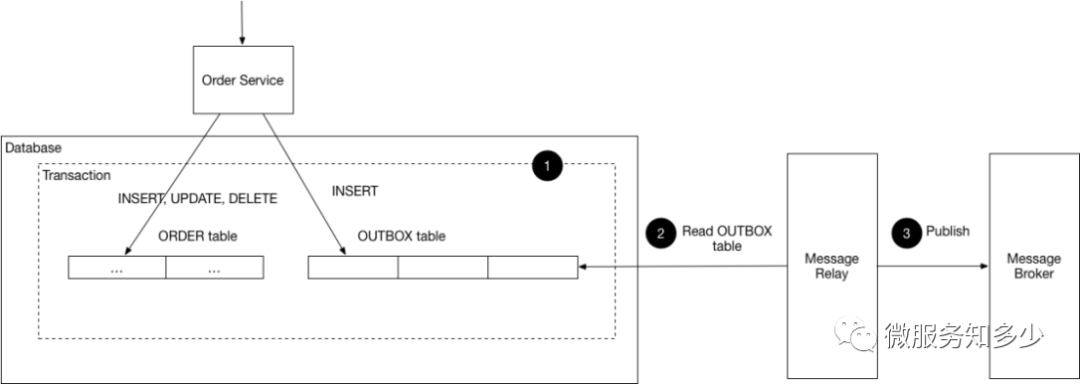

本地消息表模式，其作为柔性事务的一种，核心是将一个分布式事务拆分为多个本地事务，事务之间通过事件消息衔接，事件消息和上个事务共用一个本地事务存储到本地消息表，再通过定时任务轮询本地消息表进行消息投递，下游业务订阅消息进行消费，本质上是依靠消息的重试机制达到最终一致性。其示意图如下所示，主要分为以下三步：.
-
本地业务数据和发布的事件消息共享同一个本地事务，进行数据落库，其中事件消息持久化到单独的事件发件箱表中。 -
单独的进程或线程不断查询发件箱表中未发布的事件消息。 -
将未发布的事件消息发布到消息代理，然后将消息的状态更新为已发布。
dotnetcore/CAP 简介

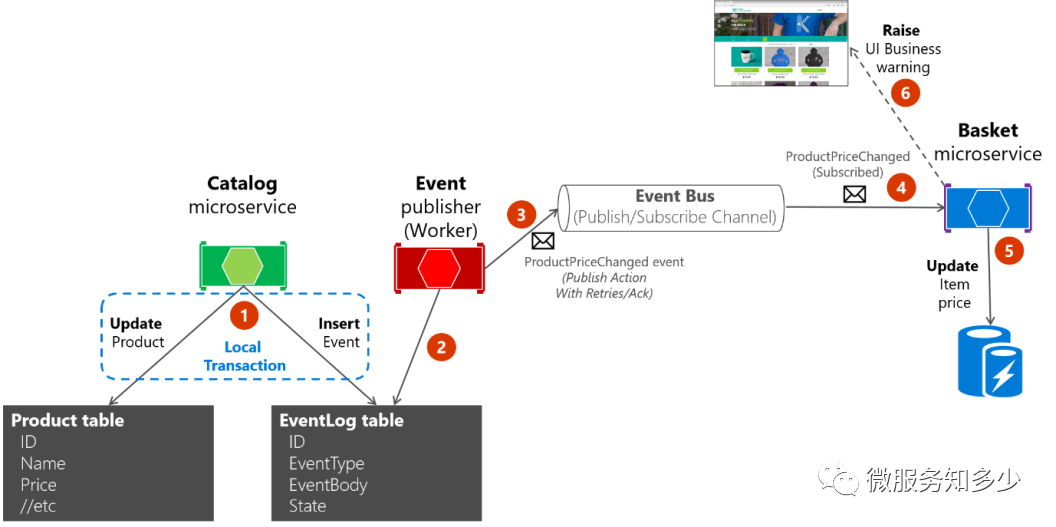

在《.NET 微服务：适用于容器化 .NET 应用程序的体系结构》电子书中，提及了如何设计兼具原子性和弹性的事件总线，其中提出了三种思路：使用完整的事件溯源模式，使用事务日志挖掘，使用发件箱模式（The outbox pattern）。其中事件溯源模式实现相对复杂，事务日志挖掘局限于特定类型数据库，而发件箱模式则是一种相对平衡的实现方式，其基于事务数据库表和简化的事件溯源模式。发件箱模式的示意图如下所示：

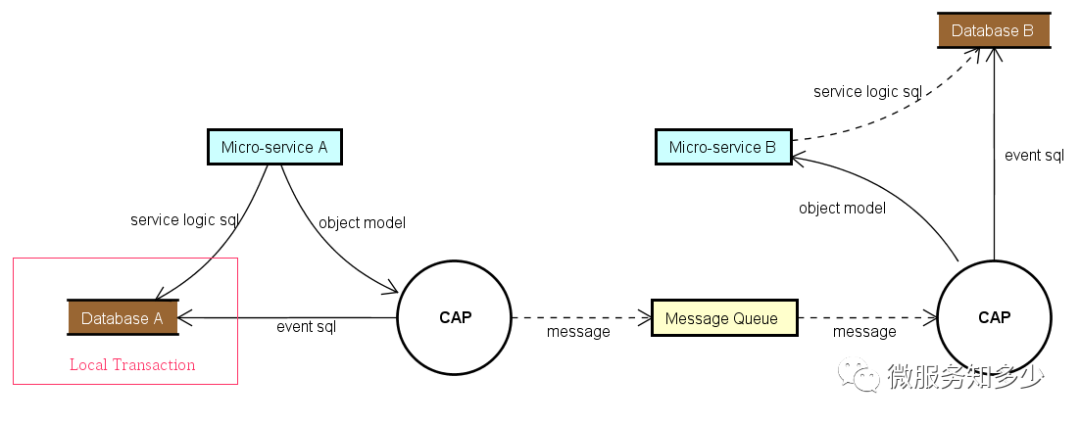

从上图可以看出，其实现原理与上面提及的本地消息表模式十分相似，我们可以理解其也是本地消息表模式的一种实现。作者Savorboard也正是受该电子书启发，实现了.NET版本的本地消息表模式，并命名为dotnetcore/CAP，其架构如下图所示。其同时也兼具EventBus的功能，其支持主流消息代理，如RabbitMQ、Redis、Kafka和Pulsar，同时支持多种持久化存储方式进行消息存储，包括MySQL、PostgreSQL、SQL Server和MongoDB。因此基于dotnetcore/CAP，.NET 开发者也可以快速实现微服务间的异步通信和解决分布式事务问题。
基于dotnetcore/CAP 实现分布式事务

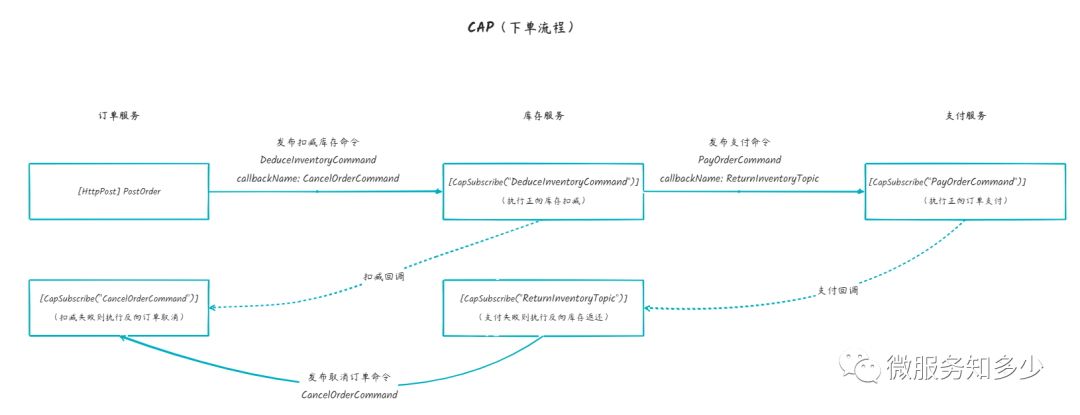

那具体如何使用dotnetcore/CAP来解决分布式事务问题呢，基于本地消息表加补偿模式实现。dotnetcore/CAP的补偿模式比较巧妙，其基于发布事件的方法签名中提供了一个回调参数。发布方法的事件签名为：PublishAsync<T>(string name, T? contentObj, string? callbackName=null)，第一个参数是事件名称，第二个参数为事件数据包，第三个参数用来指定于接收事件消费结果的回调地址（事件），但是否触发回调，取决于事件订阅方是否定义返回参数，若有则触发。如果基于CAP实现下单流程，则其流程如下所示：
接下来就来创建解决方案来实现以上下单流程示例。依次创建以下项目，订单服务、库存服务和支付服务均依赖共享类库项目，其中共享类库添加DotNetCore.Cap、DotNetCore.Cap.MySql和DotNetCore.Cap.RabbitMQNuGet包。
| 项目 | 项目名 | 项目类型 |
|---|---|---|
| 订单服务 | CapDemo.OrderService | ASP.NET Core Web API |
| 库存服务 | CapDemo.InventoryService | Worker Service |
| 支付服务 | CapDemo.PaymentService | Worker Service |
| 共享类库 | CapDemo.Shared | Class Library |
订单服务
订单服务首先需要暴露WebApi用于订单的创建，为了方便数据的持久化，首先添加Pomelo.EntityFrameworkCore.MySqlNuget包，然后创建OrderDbContext：
using System;
using System.Collections.Generic;
using System.Linq;
using System.Threading.Tasks;
using Microsoft.EntityFrameworkCore;
using CapDemo.OrderService.Domains;
namespace CapDemo.OrderService.Data
{
public class OrderDbContext : DbContext
{
public OrderDbContext (DbContextOptions<OrderDbContext> options)
: base(options) {}
public DbSet<CapDemo.OrderService.Domains.Order> Order { get; set; } = default!;
}
}
然后创建OrdersController并添加PostOrder方法如下所示：
using System;
using System.Collections.Generic;
using System.Linq;
using System.Threading.Tasks;
using Microsoft.AspNetCore.Http;
using Microsoft.AspNetCore.Mvc;
using Microsoft.EntityFrameworkCore;
using CapDemo.OrderService.Data;
using CapDemo.OrderService.Domains;
using DotNetCore.CAP;
using CapDemo.Shared;
using CapDemo.Shared.Models;
namespace CapDemo.OrderService.Controllers
{
[Route("api/[controller]")]
[ApiController]
public class OrdersController : ControllerBase
{
private readonly OrderDbContext _context;
private readonly ICapPublisher _capPublisher;
private readonly ILogger<OrdersController> _logger;
public OrdersController(OrderDbContext context, ICapPublisher capPublisher,ILogger<OrdersController> logger)
{
_context = context;
_capPublisher = capPublisher;
_logger = logger;
}
[HttpPost]
public async Task<ActionResult<Order>> PostOrder(CreateOrderDto orderDto)
{
var shoppingItems =
orderDto.ShoppingCartItems.Select(item => new ShoppingCartItem(item.SkuId, item.Price, item.Qty));
var order = new Order(orderDto.CustomerId).NewOrder(shoppingItems.ToArray());
using (var trans = _context.Database.BeginTransaction(_capPublisher, autoCommit: false))
{
_context.Order.Add(order);
var deduceDto = new DeduceInventoryDto()
{
OrderId = order.OrderId,
DeduceStockItems = order.OrderItems.Select(
item => new DeduceStockItem(item.SkuId, item.Qty, item.Price)).ToList()
};
await _capPublisher.PublishAsync(TopicConsts.DeduceInventoryCommand,deduceDto,
callbackName: TopicConsts.CancelOrderCommand);
await _context.SaveChangesAsync();
await trans.CommitAsync();
}
_logger.LogInformation($"Order [{order.OrderId}] created successfully!");
return CreatedAtAction("GetOrder", new { id = order.OrderId }, order);
}
}
}
从代码中可以看出，在订单持久化和事件发布之前先行使用事务包裹：using (var trans = _context.Database.BeginTransaction(_capPublisher, autoCommit: false)) {}，以确保订单和事件的持久化共享同一个事务，这一步是使用CAP的重中之重。订单服务通过注入了ICapPublisher服务，并通过PublishAsync方法发布扣减库存事件，并指定了callbackName: TopicConsts.CancelOrderCommand。订单服务还需要订阅取消订单和订单支付结果的事件，进行订单状态的更新，添加OrderConsumers如下所示，其中通过实现ICapSubscribe接口来显式标记为消费者，然后定义方法并在方法体上通过[CapSubscribe]特性指定订阅的事件名称来完成事件的消费。
using CapDemo.OrderService.Data;
using CapDemo.Shared;
using DotNetCore.CAP;
namespace CapDemo.OrderService.Consumers;
public class OrderConsumers:ICapSubscribe
{
private readonly OrderDbContext _orderDbContext;
private readonly ILogger<OrderConsumers> _logger;
public OrderConsumers(OrderDbContext orderDbContext,ILogger<OrderConsumers> logger)
{
_orderDbContext = orderDbContext;
_logger = logger;
}
[CapSubscribe(TopicConsts.CancelOrderCommand)]
public async Task CancelOrder(string orderId)
{
if(string.IsNullOrEmpty(orderId)) return;
var order = await _orderDbContext.Order.FindAsync(orderId);
order?.CancelOrder();
_logger.LogWarning($"Order [{orderId}] has been canceled!");
await _orderDbContext.SaveChangesAsync();
}
[CapSubscribe(TopicConsts.PayOrderSucceedTopic)]
public async Task MarkToPaid(string orderId)
{
var order = await _orderDbContext.Order.FindAsync(orderId);
order?.UpdateToPaid();
await _orderDbContext.SaveChangesAsync();
}
}
最后修改Program.cs添加CAP服务和消费者的注册。
using CapDemo.OrderService.Consumers;
using CapDemo.OrderService.Data;
using Microsoft.EntityFrameworkCore;
using DotNetCore.CAP;
var builder = WebApplication.CreateBuilder(args);
// 注册 DbContext
var connectionStr = builder.Configuration.GetConnectionString("Default");
builder.Services.AddDbContext<OrderDbContext>(options =>
options.UseMySql(connectionStr ?? throw new InvalidOperationException("Connection string 'OrderDbContext' not found."), ServerVersion.AutoDetect(connectionStr)));
// 注册CAP
builder.Services.AddCap(x =>
{
x.UseEntityFramework<OrderDbContext>();
x.UseRabbitMQ("localhost");
});
// 注册消费者
builder.Services.AddTransient<OrderConsumers>();
库存服务
库存服务在整个下单流程的职责主要是库存的扣减和返还，添加InventoryConsumer来消费库存扣减和返还事件即可。
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Text.Json;
using System.Threading.Tasks;
using CapDemo.Shared;
using CapDemo.Shared.Models;
using DotNetCore.CAP;
namespace CapDemo.InventoryService.Consumers
{
public class InventoryConsumer : ICapSubscribe
{
private readonly ILogger<InventoryConsumer> _logger;
private readonly ICapPublisher _capPublisher;
public InventoryConsumer(ILogger<InventoryConsumer> logger, ICapPublisher capPublisher)
{
_logger = logger;
_capPublisher = capPublisher;
}
[CapSubscribe(TopicConsts.DeduceInventoryCommand)]
public async Task DeduceInventory(DeduceInventoryDto deduceStockDto)
{
// 省略扣减库存逻辑，直接成功
_logger.LogInformation($"Inventory has been deducted for order [{deduceStockDto.OrderId}]!");
var amount = deduceStockDto.DeduceStockItems.Sum(t => t.Price * t.Qty);
await _capPublisher.PublishAsync(TopicConsts.PayOrderCommand, new PayDto(deduceStockDto.OrderId, amount),
callbackName: TopicConsts.ReturnInventoryTopic);
}
[CapSubscribe(TopicConsts.ReturnInventoryTopic)]
public void ReturnInventory(PayResult payResult)
{
// 若支付失败，则执行库存返还并发布取消订单命令
if (!payResult.IsSucceed)
{
// 省略返还库存逻辑
_logger.LogWarning($"Inventory has been returned for order [{payResult.OrderId}]");
_capPublisher.PublishAsync(TopicConsts.CancelOrderCommand, payResult.OrderId);
}
}
}
}
以上的库存扣减实现中省略了扣减库存逻辑，直接模拟成功扣减，也就无需触发回调，那就可以通过将方法签名定义为public async Task DeduceInventory(DeduceInventoryDto deduceStockDto)，这样就不会触发订单服务发布扣减库存事件时指定的回调。库存扣减成功随即发布支付订单的命令，由于不涉及其他数据持久化，因此无需手动开启事务。发布支付订单命令时指定了callbackName: TopicConsts.ReturnInventoryTopic，其将根据订单支付结果也就是ReturnInventory(PayResult payResult)中指定的入参决定是否返还库存。最后同样需要在Program.cs中注入CAP服务和消费者：
using CapDemo.InventoryService;
using CapDemo.InventoryService.Consumers;
IHost host = Host.CreateDefaultBuilder(args)
.ConfigureServices((context, services) =>
{
var connStr = context.Configuration.GetConnectionString("Default");
services.AddCap(x =>
{
x.UseMySql(connStr);
x.UseRabbitMQ("localhost");
});
services.AddTransient<InventoryConsumer>();
})
.Build();
await host.RunAsync();
支付服务
对于下单流程的支付用例来说，要么成功要么失败，并不需要像以上两个服务一样定义补偿逻辑，因此仅需要订阅支付订单命令即可，定义PaymentConsumers如下所示，因为库存服务发布支付订单命令时指定的回调依赖支付结果，因此该方法必须指定与回调匹配的返回参数类型，也就是PayResult。
using CapDemo.Shared;
using CapDemo.Shared.Models;
using DotNetCore.CAP;
namespace CapDemo.PaymentService.Consumers;
public class PaymentConsumers:ICapSubscribe
{
private readonly ICapPublisher _capPublisher;
private readonly ILogger<PaymentConsumers> _logger;
public PaymentConsumers(ICapPublisher capPublisher,ILogger<PaymentConsumers> logger)
{
_capPublisher = capPublisher;
_logger = logger;
}
[CapSubscribe(TopicConsts.PayOrderCommand)]
public async Task<PayResult> Pay(PayDto payDto)
{
bool isSucceed = false;
if (payDto.Amount % 2 == 0)
{
isSucceed = true;
_logger.LogInformation($"Order [{payDto.OrderId}] paid successfully!");
await _capPublisher.PublishAsync(TopicConsts.PayOrderSucceedTopic, payDto.OrderId);
}
else
{
isSucceed = false;
_logger.LogWarning($"Order [{payDto.OrderId}] payment failed!");
}
return new PayResult(payDto.OrderId, isSucceed);
}
}
最后同样需要在Program.cs中注入CAP服务和消费者：
using CapDemo.PaymentService;
using CapDemo.PaymentService.Consumers;
IHost host = Host.CreateDefaultBuilder(args)
.ConfigureServices((context, services) =>
{
var connStr = context.Configuration.GetConnectionString("Default");
services.AddCap(x =>
{
x.UseMySql(connStr);
x.UseRabbitMQ("localhost");
});
services.AddTransient<PaymentConsumers>();
})
.Build();
await host.RunAsync();
运行结果

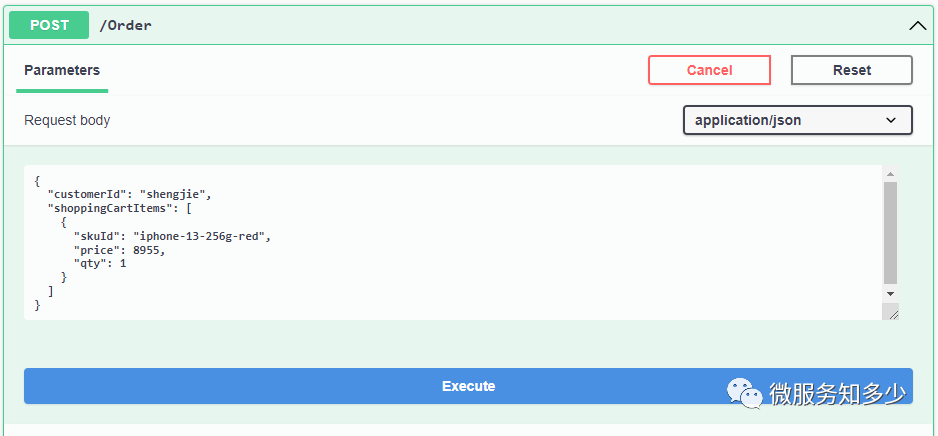

使用docker启动MySQL和RabbitMQ，然后再启动三个服务，并在订单服务的Swagger中发起订单创建请求，如下图所示：

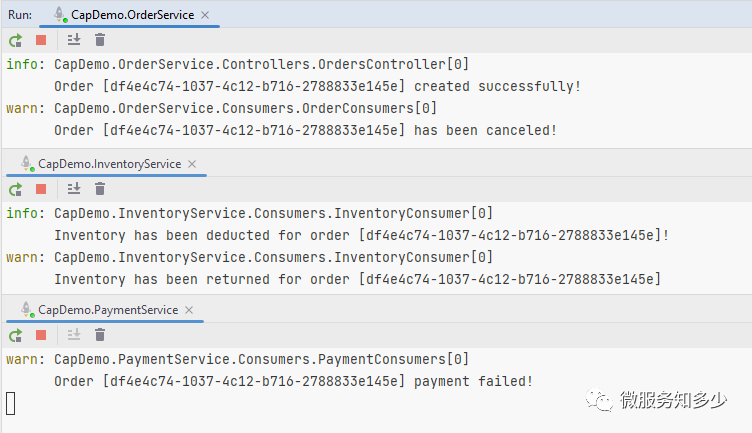

最终执行结果如下图所示：

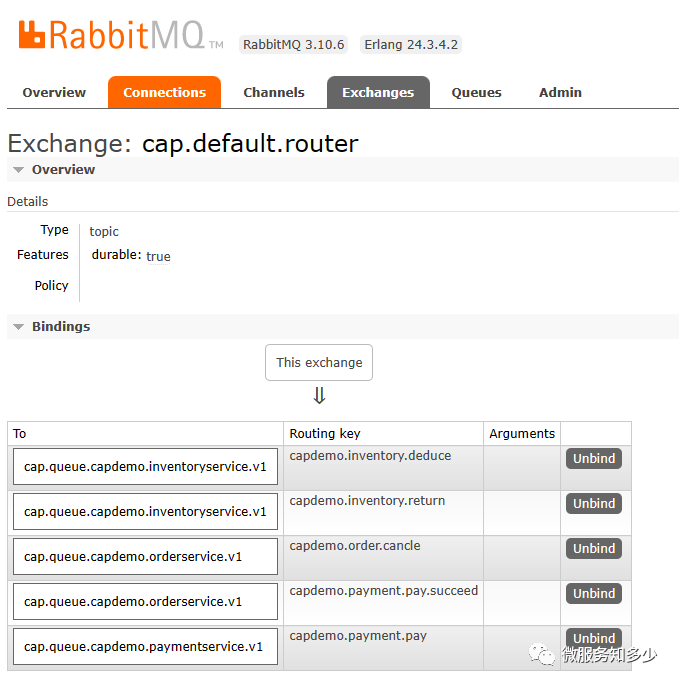

打开RabbitMQ后台，可以看见CAP为每个服务创建了一个唯一队列接收消息，并通过创建的名为cap.default.router的Exchange根据事件名称作为RoutingKey进行消息路由。

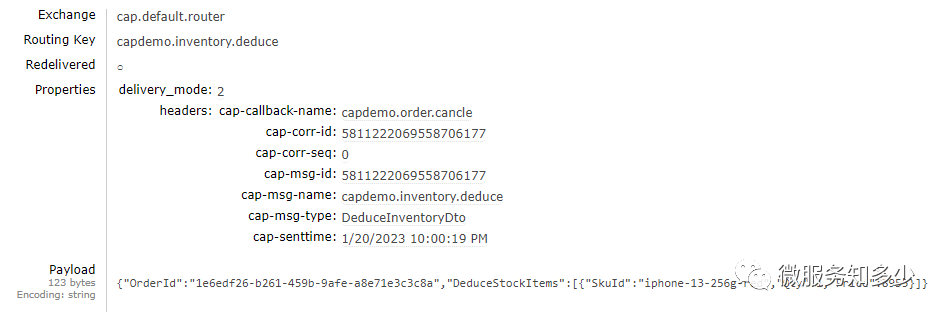

其中通过dotnetcore/CAP发布的消息结构如下图所示，该图是订单服务发布的扣减库存的消息。

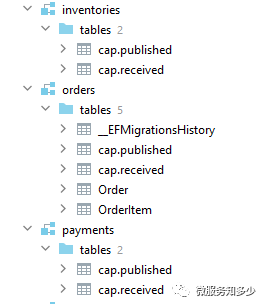

打开MySQL，可以发现dotnetcore/CAP 根据配置的连接字符串，分别为各个服务创建了cap.published和cap.received消息表，如下图所示：
小结
通过以上示例，可以发现dotnetcore/CAP无疑是一个出色的事件总线，简单易用且能确保事件的有效送达。同时基于dotnetcore/CAP的本地消息表模式和补偿模式，也可以有效的实现分布式事务。但相较而言，补偿仅限于直接上下游服务之间，不能链式反向补偿，控制逻辑比较分散，属于协同式事务，各个服务需要订阅自己关注的事件并实现，适用于小中型项目，对于大型项目而言尤其需要注意事件的流转，以避免陷入事件漩涡。
