Html利用Canvas绘制图形

今天接到粉丝私信，询问是否可以通过Canvas绘制一些图形，然后根据粉丝提供的模板图，通过Canvas进行模拟绘制，通过分析发现，图形虽然相对简单，但是如果不借助相应的软件，纯代码绘制还是稍微费些时间。今天将绘制图形源码分享出来，仅供学习分享之用，如有不足之处，还请指正。.

Html利用Canvas绘制图形

什么是Canvas?

Canvas表示一个图形容器（称之为画布），可以使用Javascript脚本来绘制图形。

Canvas坐标

Canvas 是一个二维网格。Canvas 的左上角坐标为 (0,0)。如下图所示，画布的 X 和 Y 坐标用于在画布上对绘画进行定位。鼠标移动的矩形框上，显示定位坐标。

Canvas接口

Canvas默认提供了简单图形绘制功能，如直线，矩形，圆弧，贝塞尔曲线等，通过接口可以绘制简单的图形，复杂的图形需要通过简单的图形进行不同组合来实现。

具体可参考：https://www.w3school.com.cn/jsref/dom_obj_canvas.asp

需求原图

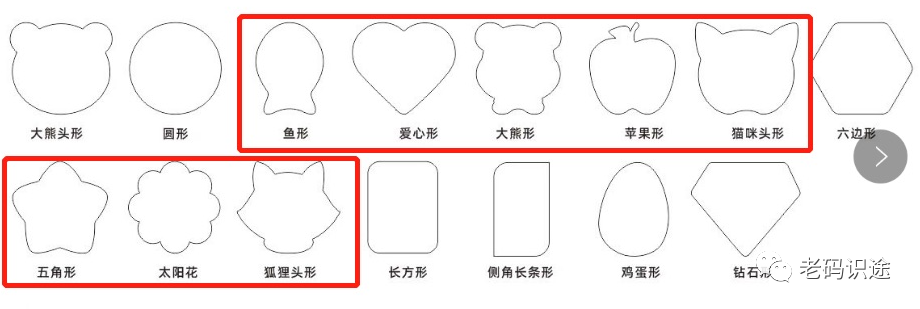

首先看下粉丝发来的原图，其中红框内容的图形相对稍微有点复杂，如下所示：

Canvas绘制图

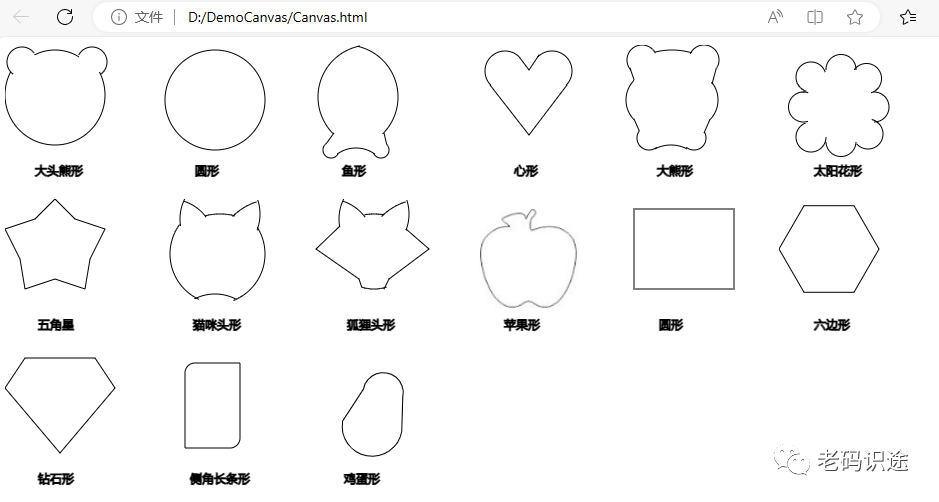

通过Canvas绘制相应图形，效果如下所示：

Canvas绘制源码

首先创建Canvas画图容器，通过canvas标签进行创建。每一个图形用一个容器进行创建，相互独立，如下所示：

<canvas id="bigHeadCanvas" width="150" height="150"></canvas><canvas id="circleCanvas" width="150" height="150"></canvas><canvas id="fishCanvas" width="150" height="150"></canvas><canvas id="heartCanvas" width="150" height="150"></canvas><canvas id="pandaCanvas" width="150" height="150"></canvas><canvas id="sunFlowerCanvas" width="150" height="150"></canvas><canvas id="fiveStarCanvas" width="150" height="150"></canvas><canvas id="catCanvas" width="150" height="150"></canvas><canvas id="foxCanvas" width="150" height="150"></canvas><canvas id="appleCanvas" width="150" height="150"></canvas><canvas id="rectCanvas" width="150" height="150"></canvas><canvas id="sixCanvas" width="150" height="150"></canvas><canvas id="diamondCanvas" width="150" height="150"></canvas><canvas id="circleRectCanvas" width="150" height="150"></canvas><canvas id="eggCanvas" width="150" height="150"></canvas>

1. 绘制大头熊

绘制大头熊，代码如下所示：

function drawBigHead(){  var c = document.getElementById("bigHeadCanvas");  var ctx = c.getContext("2d");  ctx.beginPath();  ctx.arc(50,50,50,Math.PI*1.85,Math.PI*1.15);  ctx.stroke();  ctx.beginPath();  ctx.arc(50,50,45,Math.PI*1.35,Math.PI*1.68);  ctx.stroke();   ctx.beginPath();  ctx.arc(17,17,15,Math.PI*0.7,Math.PI*1.8);//左耳  ctx.stroke();  ctx.beginPath();  ctx.arc(87,17,15,Math.PI*1.15,Math.PI*0.3);//右耳  ctx.stroke();  ctx.font="12px Airal";  ctx.strokeText('大头熊形',30,130);}

注意：前两句为创建Canvas上下文对象，先获取画布控件，再创建对象，然后就可以利用对象创建图形。

2. 绘制圆形

绘制圆形图案，如下所示：

function drawCircle(){  var c = document.getElementById("circleCanvas");  var ctx = c.getContext("2d");   ctx.arc(55,55,50,Math.PI*0,Math.PI*2);  ctx.stroke();   ctx.font="12px Airal";  ctx.strokeText('圆形',35,130);}

3. 绘制鱼形

绘制鱼形，如下所示：

function drawFish(){  var c = document.getElementById("fishCanvas");  var ctx = c.getContext("2d");    ctx.beginPath();  ctx.arc(56,52,52,Math.PI*0.75,Math.PI*1.44);  ctx.stroke();  ctx.beginPath();  ctx.arc(32,52,52,Math.PI*1.57,Math.PI*0.25);  ctx.stroke();   ctx.beginPath();  ctx.arc(42,135,32,Math.PI*1.30,Math.PI*1.70);  ctx.stroke();   ctx.beginPath();  ctx.arc(17,105,8,Math.PI*0.15,Math.PI*1.3);  ctx.lineTo(20,88);  ctx.stroke();  ctx.beginPath();  ctx.arc(67,105,8,Math.PI*0.88,Math.PI*1.75,true);  ctx.lineTo(70,88);  ctx.stroke();  ctx.font="12px Airal";  ctx.strokeText('鱼形',28,130);}

4. 绘制心形

绘制心形图案，如下所示：

function drawHeart(){  var c = document.getElementById("heartCanvas");  var ctx = c.getContext("2d");  ctx.arc(36,26,20,Math.PI*0.75,Math.PI*1.75);  ctx.lineTo(60,25);  ctx.lineTo(70,10);  ctx.stroke();  ctx.beginPath();  ctx.arc(83,26,20,Math.PI*1.25,Math.PI*0.25);  ctx.stroke();  ctx.beginPath();  ctx.moveTo(21,40);  ctx.lineTo(60,90);  ctx.lineTo(98,40);  ctx.stroke();  ctx.font="12px Airal";  ctx.strokeText('心形',45,130);}

5. 绘制大熊形

绘制大熊形，代码如下所示：

function drawPanda(){  var c = document.getElementById("pandaCanvas");  var ctx = c.getContext("2d");  //上  ctx.arc(18,15,15,Math.PI*0.75,Math.PI*1.85);  ctx.stroke();  ctx.beginPath();  ctx.arc(80,15,15,Math.PI*1.13,Math.PI*0.20);  ctx.lineTo(88,39);  ctx.stroke();  ctx.beginPath();  ctx.arc(48,75,70,Math.PI*1.42,Math.PI*1.59);  ctx.stroke();    //中  ctx.beginPath();  ctx.arc(30,55,28,Math.PI*0.75,Math.PI*1.25);  ctx.lineTo(6,23);  ctx.stroke();  ctx.beginPath();  ctx.arc(66,55,28,Math.PI*1.78,Math.PI*0.25);  ctx.lineTo(80,88);  ctx.stroke();   //下  ctx.beginPath();  ctx.arc(25,93,12,Math.PI*0.27,Math.PI*1.20);  ctx.lineTo(10,74);  ctx.stroke();  ctx.beginPath();  ctx.arc(70,93,12,Math.PI*1.83,Math.PI*0.73);  ctx.stroke();  ctx.beginPath();  ctx.arc(47,135,35,Math.PI*1.35,Math.PI*1.65);  ctx.stroke();   ctx.font="12px Airal";  ctx.strokeText('大熊形',33,130);}

6. 绘制太阳花

绘制太阳花，代码如下所示：

function drawSunFlower(){  var c = document.getElementById("sunFlowerCanvas");  var ctx = c.getContext("2d");  var startX=2;  var startY=2;  var radius=15;    //上  ctx.beginPath();  ctx.arc(startX+4*radius,startY+1.5*radius,radius,Math.PI*1,Math.PI*0);  ctx.stroke();  //下  ctx.beginPath();  ctx.arc(startX+4*radius,startY+6.3*radius,radius,Math.PI*0,Math.PI*1);  ctx.stroke();  //左  ctx.beginPath();  ctx.arc(startX+1.5*radius,startY+4.0*radius,radius,Math.PI*0.4,Math.PI*1.6);  ctx.stroke();  //右  ctx.beginPath();  ctx.arc(startX+6.2*radius,startY+4*radius,radius,Math.PI*0.5,Math.PI*1.5,true);  ctx.stroke();  //上右  ctx.beginPath();  ctx.arc(startX+5.7*radius,startY+2.1*radius,radius,Math.PI*1.20,Math.PI*0.40);  ctx.stroke();   //上左  ctx.beginPath();  ctx.arc(startX+2.0*radius,startY+2.0*radius,radius,Math.PI*1.9,Math.PI*0.60,true);  ctx.stroke();   //下左  ctx.beginPath();  ctx.arc(startX+2.0*radius,startY+6.0*radius,radius,Math.PI*0,Math.PI*1.38);  ctx.stroke();   //下右  ctx.beginPath();  ctx.arc(startX+5.8*radius,startY+5.8*radius,radius,Math.PI*0.78,Math.PI*1.58,true);  ctx.stroke();   ctx.font="12px Airal";  ctx.strokeText('太阳花形',35,130);}

7. 绘制五角星

绘制五角星形，如下所示：

function drawFiveStar(){  var c = document.getElementById("fiveStarCanvas");  var ctx = c.getContext("2d");  ctx.moveTo(30,20);  ctx.beginPath();  ctx.lineTo(50,0);//顶  ctx.lineTo(70,20);  ctx.lineTo(100,30);  ctx.lineTo(85,60);  ctx.lineTo(80,90);  ctx.lineTo(50,80);//底  ctx.lineTo(20,90);  ctx.lineTo(15,60);  ctx.lineTo(0,30);  ctx.lineTo(30,20);  ctx.closePath();  ctx.stroke();  ctx.font="12px Airal";  ctx.strokeText('五角星',33,130);}

8. 绘制猫咪头

绘制猫咪头形状，代码如下所示：

function drawCat(){  var c = document.getElementById("catCanvas");  var ctx = c.getContext("2d");  ctx.beginPath();  ctx.arc(60,75,60,Math.PI*1.42,Math.PI*1.58);//顶  ctx.stroke();  ctx.beginPath();  ctx.arc(60,55,50,Math.PI*0.64,Math.PI*1.2);//左下  ctx.stroke();  ctx.beginPath();  ctx.arc(55,55,50,Math.PI*1.82,Math.PI*0.38);//右下  ctx.stroke();  ctx.beginPath();  ctx.arc(55,140,45,Math.PI*1.35,Math.PI*1.65);//下  ctx.stroke();  ctx.beginPath();  ctx.arc(65,20,45,Math.PI*0.95,Math.PI*1.35);//左耳下  ctx.stroke();  ctx.beginPath();  ctx.arc(10,45,45,Math.PI*1.6,Math.PI*1.8);//左耳上  ctx.stroke();   ctx.beginPath();  ctx.arc(115,60,60,Math.PI*1.25,Math.PI*1.40);//右耳上  ctx.stroke();   ctx.beginPath();  ctx.arc(55,15,45,Math.PI*1.90,Math.PI*0.12);//右耳下  ctx.stroke();   ctx.font="12px Airal";  ctx.strokeText('猫咪头形',33,130);}

9. 绘制狐狸头

绘制狐狸头形状，代码如下所示：

function drawFox(){  var c = document.getElementById("foxCanvas");  var ctx = c.getContext("2d");  ctx.beginPath();  ctx.arc(60,75,60,Math.PI*1.45,Math.PI*1.55);//顶  ctx.stroke();   ctx.beginPath();  ctx.arc(70,20,45,Math.PI*0.95,Math.PI*1.35);//左耳下  ctx.stroke();  ctx.beginPath();  ctx.arc(15,45,45,Math.PI*1.6,Math.PI*1.8);//左耳上  ctx.stroke();   ctx.beginPath();  ctx.arc(110,60,60,Math.PI*1.25,Math.PI*1.40);//右耳上  ctx.stroke();   ctx.beginPath();  ctx.arc(50,15,45,Math.PI*1.90,Math.PI*0.12);//右耳下  ctx.stroke();   ctx.beginPath();  ctx.arc(60,50,40,Math.PI*0.4,Math.PI*0.6); //底部  ctx.lineTo(45,80); //左脸  ctx.lineTo(2,50);  ctx.lineTo(26,27);  ctx.stroke();   ctx.beginPath();  ctx.moveTo(92,30);//右脸  ctx.lineTo(115,50);  ctx.lineTo(75,80);  ctx.lineTo(70,90);  ctx.stroke();   ctx.font="12px Airal";  ctx.strokeText('狐狸头形',33,130);}

10. 绘制苹果

绘制苹果形状，代码如下所示：

function drawApple(){  var c = document.getElementById("appleCanvas");  var ctx = c.getContext("2d");   var img = new Image();  img.width=100;  img.height=100;  img.src="apple.png";  var id=setTimeout(function(){    //console.log("超时执行");    if(img.complete){      ctx.drawImage(img, 10, 10,100,100);      clearTimeout(id);    }  },100);    ctx.font="12px Airal";  ctx.strokeText('苹果形',35,130);}

注意，Canvas不仅可以绘制图形，也可以添加图像元素。由于苹果图形相对复杂，所以采用绘制Image对象的方式进行绘制。

11. 绘制矩形

绘制矩形，代码如下所示：

function drawRect(){    var c = document.getElementById("rectCanvas");    var ctx = c.getContext("2d");     ctx.rect(10,10,100,80);    ctx.stroke();     ctx.font="12px Airal";    ctx.strokeText('圆形',35,130);}

12. 绘制六边形

绘制六边形，如下所示：

function drawSix(){    var c = document.getElementById("sixCanvas");    var ctx = c.getContext("2d");    ctx.beginPath();    var centerX=50;    var centerY=50;    var radius=50;    ctx.moveTo(centerX+radius*Math.cos(Math.PI*0),centerY+radius*Math.sin(Math.PI*0));    for(var i=0;i<5;i++){        ctx.lineTo(centerX+radius*Math.cos(Math.PI*(i+1)*(1/3)),centerY+radius*Math.sin(Math.PI*(i+1)*(1/3)));    }    ctx.closePath();    ctx.stroke();     ctx.font="12px Airal";    ctx.strokeText('六边形',35,130);}

注意：六边形相当于将圆进行六平分，取六个顶点进行连线，所以此处采用for循环进行绘制。

13. 绘制钻石

绘制钻石形，如下所示：

function drawDiamond(){    var c = document.getElementById("diamondCanvas");    var ctx = c.getContext("2d");    ctx.beginPath();    ctx.moveTo(20,5);    ctx.lineTo(90,5);    ctx.lineTo(110,35);    ctx.lineTo(55,100);    ctx.lineTo(0,35);    ctx.closePath();    ctx.stroke();    ctx.font="12px Airal";    ctx.strokeText('钻石形',33,130); }

14. 绘制侧角长条形

绘制侧角长条形，代码如下所示：

function drawCircleRect(){    var c = document.getElementById("circleRectCanvas");    var ctx = c.getContext("2d");    var centerX=20;    var centerY=5;    ctx.beginPath();    ctx.moveTo(centerX+ 15,centerY+ 5);    ctx.lineTo(centerX+60,centerY+ 5);    ctx.lineTo(centerX+60,centerY+ 80);    ctx.arc(centerX+50,centerY+ 80,10,Math.PI*0,Math.PI*0.5);    ctx.lineTo(centerX+5,centerY+ 90);    ctx.lineTo(centerX+5,centerY+ 15)    ctx.arc(centerX+15,centerY+ 15,10,Math.PI*1,Math.PI*1.5);    ctx.closePath();    ctx.stroke();    ctx.font="12px Airal";    ctx.strokeText('侧角长条形',30,130);}

15. 绘制鸡蛋

绘制鸡蛋形，如下所示：

function drawEgg(){    var c = document.getElementById("eggCanvas");    var ctx = c.getContext("2d");     ctx.rotate(10*Math.PI/180);    var centerX=40;    var centerY=2;    ctx.beginPath();    ctx.arc(centerX+30,centerY+ 60,30,Math.PI*0,Math.PI*1);    ctx.lineTo(centerX+15,centerY+ 25);    ctx.arc(centerX+35,centerY+ 25,20,Math.PI*1,Math.PI*0);    ctx.lineTo(centerX+60,centerY+ 60);    ctx.closePath();    ctx.stroke();    ctx.rotate(-10*Math.PI/180);    ctx.font="12px Airal";    ctx.strokeText('鸡蛋形',30,130);}

注意：因为鸡蛋形有点倾斜，所以绘制的时候进行了旋转。

以上就是Html中利用Canvas进行绘制图形的全部内容。
